合宙标准配件 AirCAMERA _1020 使用说明

作者：沈园园　|　最后修改：2026-01-19

AirCAMERA _1020 是合宙推出的一款DVP接口的DVP摄像头小板+100万像素DVP摄像头的配件板，其中：

1. 默认选择KC6060-V2.0 GC2145 最大100万像素；

2. 1个24PIN连接器(同AirCAMERA_1000)连接摄像头模组，1个8头双排插针(SCL SDA HSYN VSYN MCLK PCLK D0-7 PWDN RST VDD GND)；

3. 内置两路LDO，一个2.8V，供电给AVDD和DOVDD；一个1.8V，供电给DVDD；

注意！DVP摄像头需要的两路LDO需要内置；

4. 适用于Air8101系列模组；

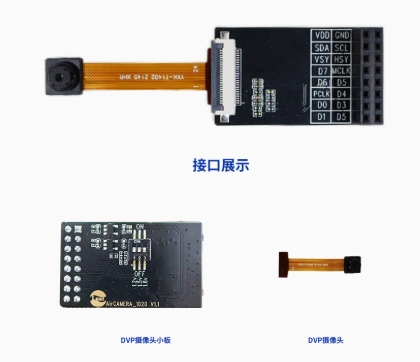

DVP摄像头小板+100万像素DVP摄像头：

引脚名称	引脚说明	备注
D0～7	8位并行数据信号	传输图像像素数据，每个引脚对应1位数据（8位共256级灰度或RGB分量）。
VDD	工作电压	为摄像头内部电路提供稳定电源
GND	接地端	提供电路参考地，确保信号完整性，需与主控板共地。
SDA	串行数据线（I²C总线）	双向传输摄像头寄存器配置数据（如分辨率、曝光时间），与SCL配合使用。
SCL	串行时钟线（I²C总线）	同步SDA数据传输，提供时钟信号。
VSY	垂直同步信号	指示一帧图像传输开始/结束，低电平有效时触发新帧数据接收。用于同步帧率（如60Hz）。
HSY	水平同步信号	指示一行像素数据传输开始/结束，高电平有效时触发新行数据接收。用于同步行扫描。
MCLK	主时钟信号（系统时钟）	由外部提供（如SoC的CAM_MCLK引脚），驱动摄像头内部PLL、ADC等模块，频率典型值为6MHz～48MHz。
PCLK	像素时钟信号	同步像素数据采样，每个时钟周期传输1个像素。频率由MCLK分频或PLL生成，决定数据输出速率。

1. AirCAMERA _1020 原理图与 PCB，只有 PADS 版本；

2. 原理图也可以查看文件夹内的 PDF 文档；

3. 原理图与PCB 文件如下；
