ADC接口，共10路

1、Air8101共可支持10路ADC管脚，分别是ADC1-6，ADC10，ADC12-14，复用分布在不同的10个管脚上；

但是，需要特别说明的是：管脚虽然是10路，但同时只能使用6个，以下为详细说明：

Air8101 内部有 6 个 ADC 接口通道，以ADC1对应通道 ID:1 为例，以此类推；

Air8101有ADC1，ADC2，ADC3，ADC4，ADC5，ADC6，ADC10，ADC12，ADC13，ADC14，一共10路外部ADC管脚；

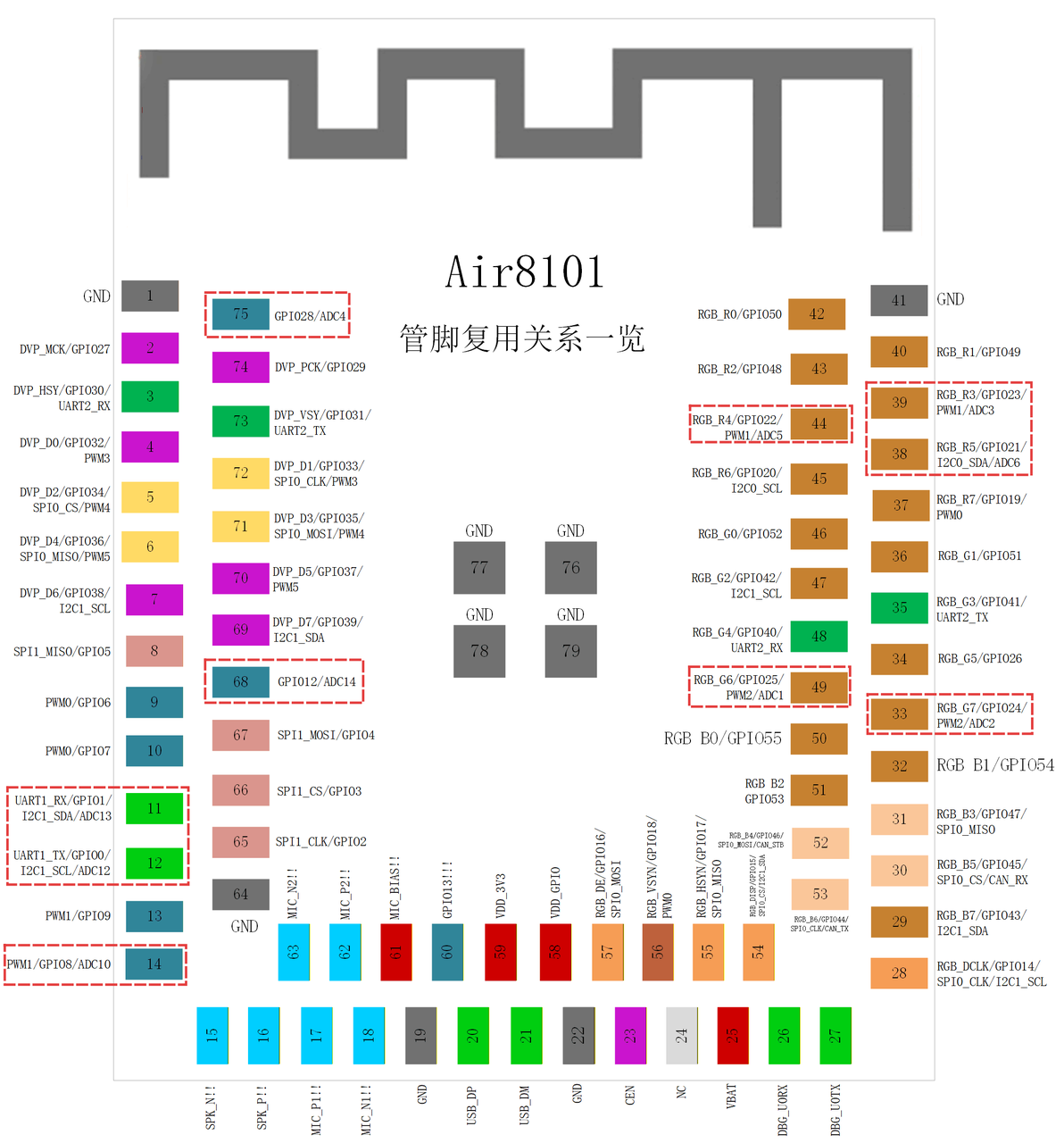

这10路ADC复用的对应关系为：

ADC1 对应 ADC10，共用一路 ID:1 ；

ADC2 对应 ADC12，共用一路 ID:2；

ADC3 对应 ADC13，共用一路 ID:3；

ADC4 对应 ADC14，共用一路 ID:4；

ADC5 和 ADC6没有对应的其他ADC通道；

这里的对应关系如何理解呢？

以ADC1 对应 ADC10为例，意思是在Air8101内部，ADC1和ADC10是同一个ADC通道，ADC1和ADC10不能同时使用；

2、Air8101的ADC功能，是一个 12 位逐次逼近型模数转换器，拥有多个外部模拟输入通道以及内部专用通道；

Air8101的ADC功能具有如下特性：

3、Air8101的ADC功能芯片内部参数；

Parameter	Condition	Min.	Typ.	Max.	Unit
Conversion clock	-	0.2	-	13	MHz
Conversion time	-	-	16	-	Cycle
VREF	Internal	-	1.1	-	V
	External	-	VDDGPIO/3	-	V
Input voltage range	-	0	-	VREF*N(1)	V
Input impedance	-	10	-	-	MΩ
Input capacitance (Cs)	-	-	1	-	pF
DNL	-	-1	-	3	LSB
INL	-	-5	-	5	LSB
ENOB	-	-	10	-	Bit
SNDR	-	-	62	-	dB
SFDR	-	-	77	-	dB
TSTARTUP	-	-	5	-	μs
Current consumption	-	-	200	-	μA

(1) N is the input voltage division factor. N=1, 2, 3, or 4.

4、Air8101的ADC功能使用，要结合LuatOS核心库ADC来理解；

在这里特别说明一下Air8101的ADC量程问题；

LuatOS中，ADC输入有两个量程，一个是ADC_RANGE_MIN，一个是ADC_RANGE_MAX；

就Air8101来说，ADC_RANGE_MIN对应量程为0-1.5V，ADC_RANGE_MAX对应量程为0-2.4V；

所以，需要根据不同的被测电压范围，结合ADC管脚实际输入的电压范围，进行灵活选择：

a. 当被测电压最大值在1.5V以内，使用adc.ADC_RANGE_MIN；

b. 当被测电压大于1.5V小于2.4V，使用adc.ADC_RANGE_MAX，且不需要添加外部分压电路；

c. 当被测量电压最高值在2.4V以上时, 使用ADC_RANGE_MIN，且必须添加外部分压电路将被测电压分压至1.5V以内；

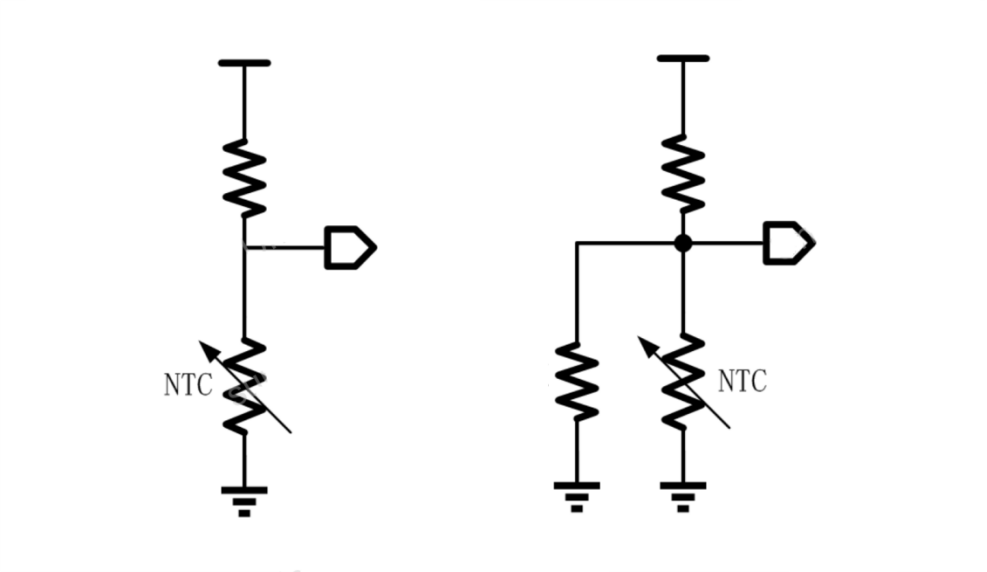

5、特别注意事项；

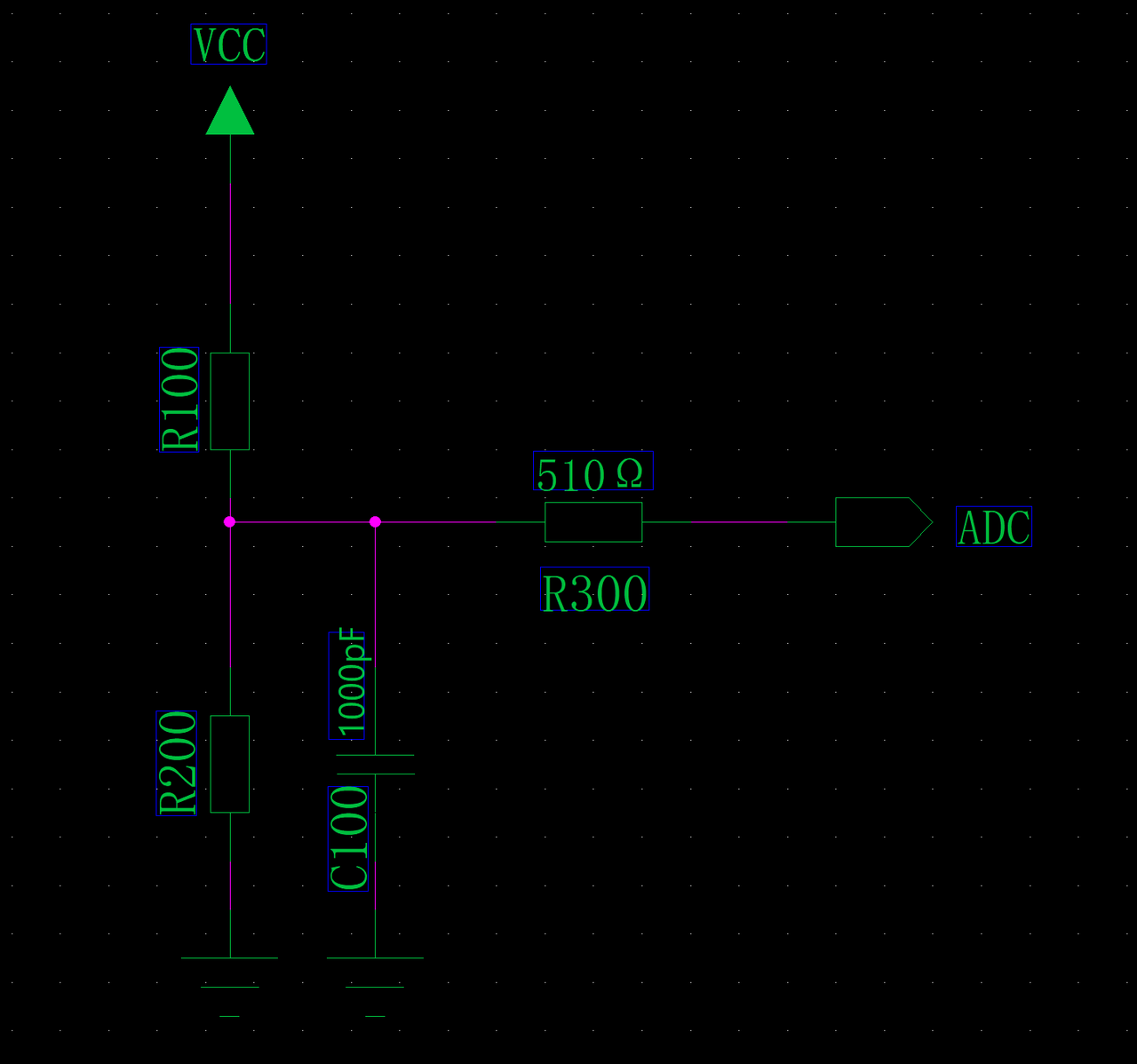

如果不希望ADC变化太快，可以通过软件算法处理，过滤掉变化较大的数值，也可以在硬件电路上增加滤波电路；比如，外部分压时，可以增加滤波电容增加ADC输入稳定性，但缺点是ADC的细微变化会被过滤掉，请根据实际需要谨慎选择；说明：R300可以增加ESD能力，阻值建议为510Ω，不建议使用K级阻值的电阻；
