性能参数数据

作者：许璐　|　最后修改：2026-05-22

本文是关于 Air780EPM/Air780EHM 的性能参数数据汇总，主要包含硬件与底层接口测试、通信与网络性能测试 、文件系统与存储介质测试、多媒体与应用性能测试及环境适应性与稳定性测试五大类。

已经测试完成的数据汇总如下：

一、硬件与底层接口测试

这类测试主要验证芯片/模组的物理特性和基础外设功能，主要验证 RAM、ROM、Nano Flash、GPIO、UART、SPI、IIC、CAN 等接口在极限速率下的通信稳定性与数据完整性。

该部分目前还剩余 Nano Flash、UART、IIC、CAN 等测试，后续会陆续补充。已测试完的数据汇总如下：

1.1、RAM 测试

此项测试主要验证内存颗粒的读写正确性，评估最大读写速度及最大可申请内存容量。

模组型号 最大写入速度(MB/S) 最大读取速度(MB/S) 最大可申请内存(KB) 备注
Air780EHM 125 64.52 2559 最大申请内存未2559kb申请完后打印剩余内存数为3130.938k，因为这3M内存不连续，无法一次性申请出来。
Air780EPM 125 64.5 1791 780EPM为4+4的组合内存本身就小,同理可申请内存比8+8的Air780EHM模块可申请内存小

此处需要补充说明当前测试环境为只用到了申请内存这个 API，客户实际项目中根据调用接口和数量不同，可申请的连续内存不同，出现上下浮动为正常，当用户调用的接口过多，最大可申请内存可能不足 10K(属正常现象）。

1.2、ROM 测试

此项测试评估内部 Flash 的写入和读取功能及速度。

模组型号
 最大写入速度/当前文件大小
 最大读取速度/当前文件大小
 最小写入速度/当前文件大小
 最小读取速度/当前文件大小
Air780EHM
 198.91KB/s( 512KB)
 3200KB/s(16KB)
 5.68KB/s(1KB)
 333.33KB/s(1KB)
Air780EPM
 199.92KB/s(512KB)
 3200KB/s(16KB)
 8.20KB/s(1KB)
 333.33KB/s(1KB)

针对上述测试数据的最大/最小读写速度时的文件大小差异进行补充说明。Flash 存储以页为单位读取，以块为单位擦除。页/块大小影响读写效率：

  • 1KB 读写速度最小：

  • 因小于页大小，需先读整个页，且每次写入都可能触发“读-改-写”周期，导致实际物理写入量远大于 1KB，控制器需要频繁处理小数据，吞吐量极低。

  • 512KB 写入速度最大：

  • 512KB 达到或超过 Flash 的块大小，擦除一次块后可连续写入更多数据，减少擦除操作频率。

  • Flash 存储支持连续页写入（同一块内的连续页），直接以页为单位进行编程，无需频繁的读-改-写操作，写入放大系数接近 1，充分利用了闪存介质的带宽。

  • 16KB 读取速度最大：

  • 16KB 接近 Flash 存储的页的整数倍大小，可一次性读取完整页，避免跨页寻址开销。

1.3、GPIO 翻转测试

此项测试通过 gpio.setup(17, 0)，然后在一个 while(1)循环中，连续执行 gpio.toggle(17) 操作，中间不加任何延时。用示波器探头连接被测 GPIO 引脚和地。观察波形：读取示波器显示的方波频率。该频率的一半即为 GPIO 的翻转速度的方式，测试 GPIO 的最高输出频率，衡量 CPU 的 IO 吞吐极限。

测试数据如下：

模组型号 GPIO号 速率
Air780EHM 17 40ns
Air780EPM 17 50ns

示波器波形如下：

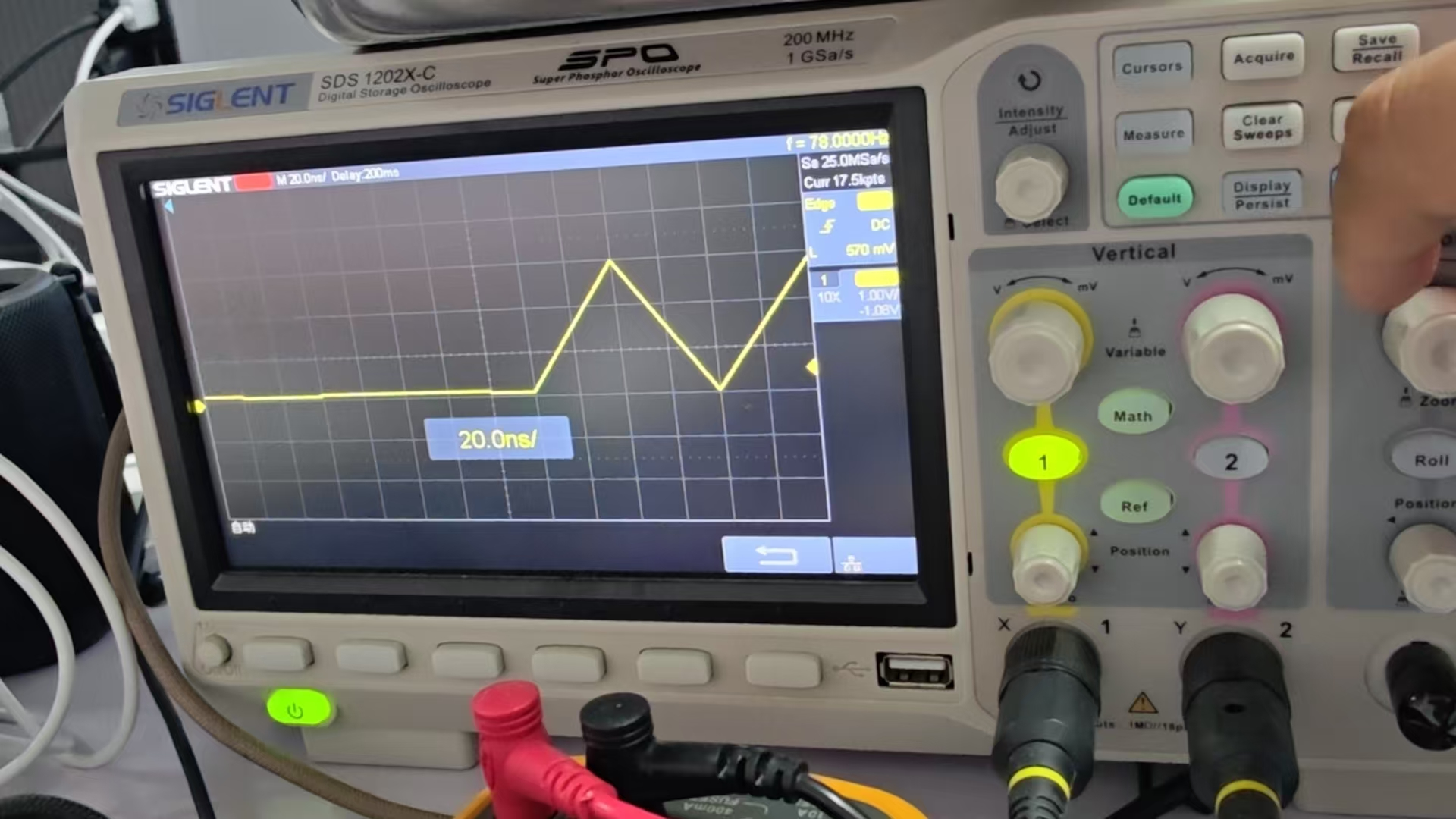

EHM_GPIO 翻转:

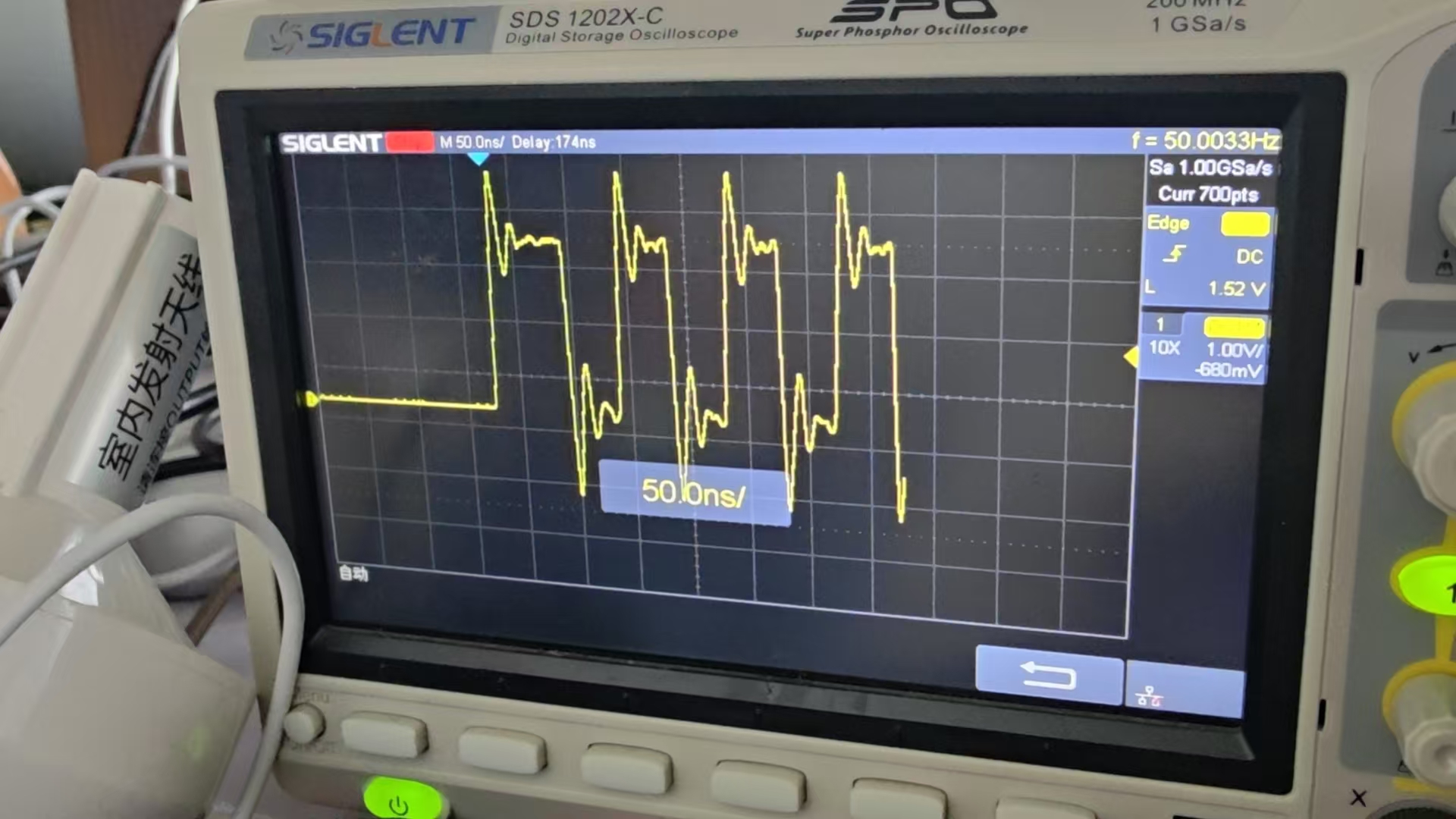

EPM_GPIO 翻转:

需要注意:实际测试中，可能受到 PCB 板材传导，PCB 线长/线宽等因素影响.

1.4、SPI 自身回环速度测试

本项测试通过将 SPI 的发送线（MOSI）与接收线（MISO）短接，使发送数据直接环回至接收端。通过比对发送与接收数据是否一致，验证 SPI 在特定频率下的通信可靠性，并找出不出错的最高频率。测试 SPI 总线的最高工作频率，评估 SPI 接口的极限吞吐能力。

测试数据如下：

模组型号 临界频率 实际传输速率 最大不丢包(单包)传输字节数
Air780EHM
 30.00MHz
 2.42MB/s
 1MB
Air780EPM
 30.00MHz
 2.44MB/s
 1MB

二、通信与网络性能测试

主要验证驻网开机时间、TCP 丢包与重传率、iperf 吞吐量、传导射频指标、CH390 有线网速、HTTP/FTP 上传下载速率以及 AirLink 数据传输性能，评估模组在不同网络环境下的连接能力与传输稳定性。

该部分目前还剩余 iperf 吞吐量和 AirLink 数据传输性能等测试，后续会陆续补充。已测试完的数据汇总如下：

2.1、驻网/开机时间测试

此项测试采用冷启动方式，利用功耗分析仪和串口日志记录从模组上电到系统启动、再到成功注册 4G 网络的全过程耗时，测量 10 次剔除首次后取平均值。(统一使用 sim1(sim2 会拖慢驻网时间),统一使用同一张卡）

模块型号
 测试项目
 驻网频段
 测试次数
 最大时间(s)
 最小时间(s)
 平均时间(s)
 备注
Air780EHM
 上电到第一包日志
 BAND3
 10
 1.297
 0.374
 0.616
 剔除首次，不计入计算
上电到联网成功
 BAND3
 10
 2.400
 1.940
 2.250
Air780EPM
 上电到第一包日志
 BAND3
 10
 0.979
 0.219
 0.672
上电到联网成功
 BAND3
 10
 2.321
 2.002
 2.170

2.2 HTTP 上传/下载速度测试

该部分测试主要是通过 HTTP 协议在不同网络接口（4G/Wi-Fi/以太网)下，向不同存储介质（RAM/内部 Flash/TF 卡）进行文件上传和下载，评估网络传输与存储读写协同工作的实际吞吐能力和稳定性。需要注意的是：780EPM 不支持 TF 卡功能，所以780EPM测试部分不包含TF卡，且因780EPM内部FLASH区较小，测试文件较小，如果用户需要用 780EPM 进行测试，最好选择 ram 区,如果文件较大的话，建议选用780EHM/Air8000 等文件系统区较大且支持 TF 卡功能的模组。

本项测试使用 Air780EPM/Air780EHM 开发板，由于是测试不同网卡和不同存储介质的上传/下载速度，需要用到：不同运营商的手机卡，网线，TF卡（780EPM 不支持所以不做准备），考虑到信号强度对速度的影响还需要准备天线。

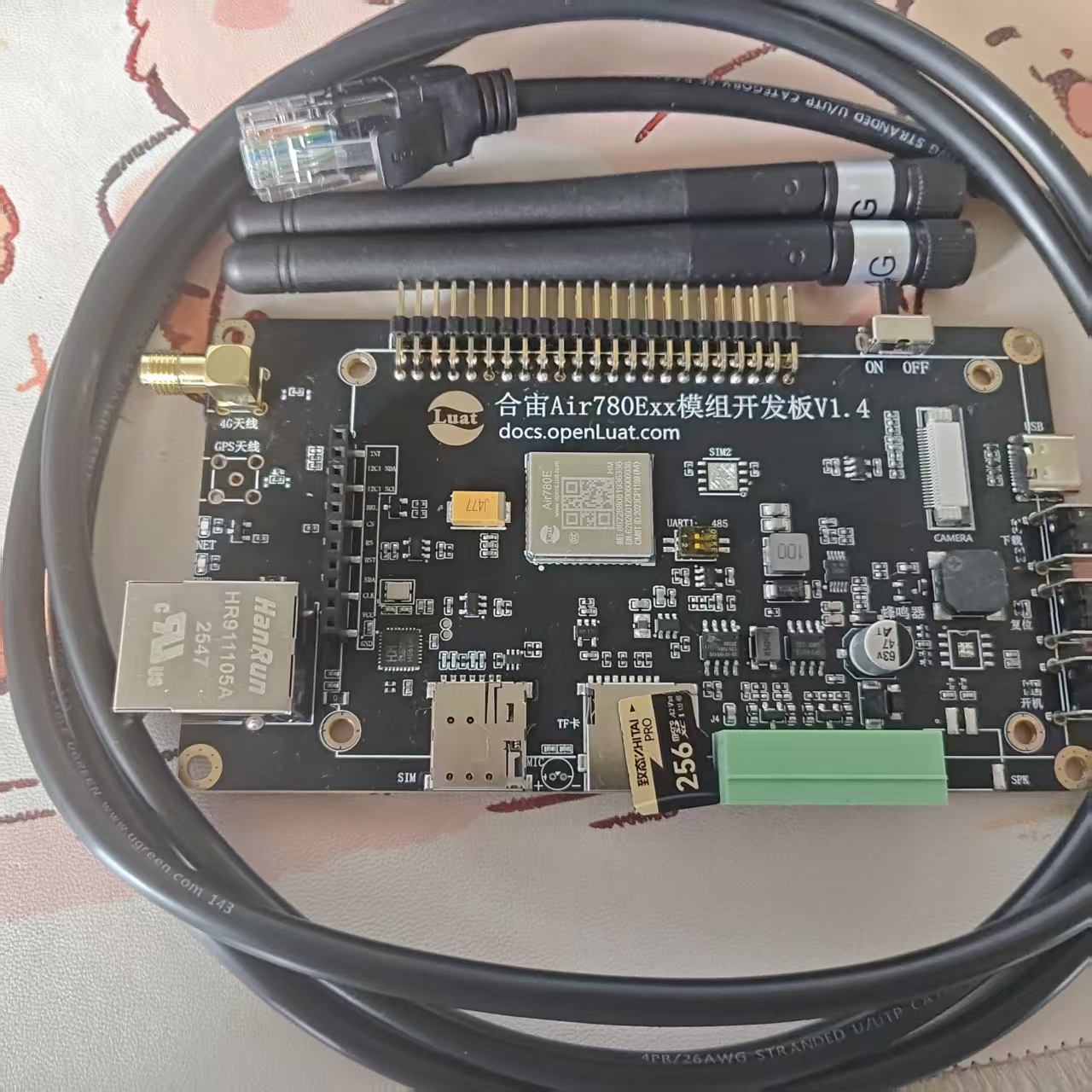

780EHM 所需硬件如图所示：

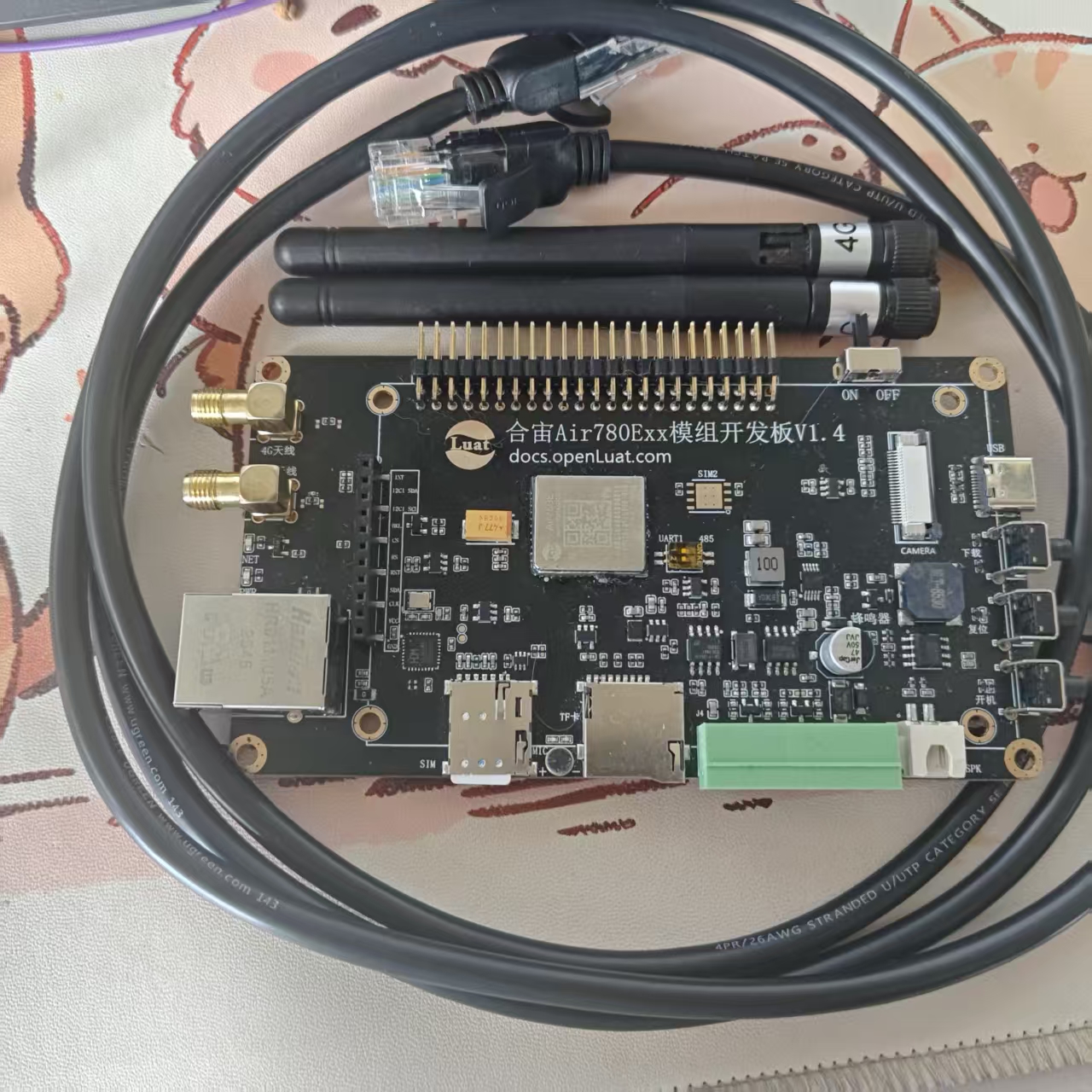

780EPM 所需硬件如图所示：

需要特别注意的是: Air780EHM 开发板上的 SD 卡跟以太网 CH390H 使用的是同一路 SPI0，区别是二者的 CS 片选不同；配置如下:

--780EHM/780EPM_v1.4_开发板网卡配置
            exnetif.set_priority_order({
        {
            ETHERNET = {
                pwrpin = 20,
                tp = netdrv.CH390,
                opts = {spi = 0, cs = 8}
            }
        }
    })

--开发板SD卡配置
-- 打开ch390供电脚
gpio.setup(20, 1, gpio.PULLUP)

--上拉ch390使用spi的cs引脚避免干扰
gpio.setup(8,1)
function tfcard_main_task() -- 开始进行主测试流程。

    -- ##########  SPI初始化 ##########
    -- Air780EHM整机开发板上TF卡的的pin_cs为gpio16，spi_id为0.请根据实际硬件修改
    spi_id, pin_cs = 0, 16
    spi.setup(spi_id, nil, 0, 0, 400 * 1000)
    --设置片选引脚同一spi总线上的所有从设备在初始化时必须要先拉高CS脚，防止从设备之间互相干扰。
    -- 在ai780ehm开发板上，TF卡和ch390共用SPI0总线。
    gpio.setup(pin_cs, 1)

    -- ########## 开始进行tf卡挂载 ##########
    mount_ok, mount_err = fatfs.mount(fatfs.SPI, "/sd", spi_id, pin_cs, 24 * 1000 * 1000)
    if mount_ok then
        log.info("fatfs.mount", "挂载成功", mount_err)
    else
        log.error("fatfs.mount", "挂载失败", mount_err)
        -- goto resource_cleanup
    end

    -- ########## 获取SD卡的可用空间信息并打印。 ##########
    data, err = fatfs.getfree("/sd")
    if data then
        --打印SD卡的可用空间信息
        log.info("fatfs", "getfree", json.encode(data))
    else
        --打印错误信息
        log.info("fatfs", "getfree", "err", err)
        -- goto resource_cleanup
    end

    -- 列出所有挂载点，如不需要，可注释掉。
    data = io.lsmount()
    log.info("fs", "lsmount", json.encode(data))

end
sys.taskInit(tfcard_main_task)

具体测试数据如下：

模组型号 测试项目 网卡 上传/下载文件位置 频段 信号强度 文件大小(KB) 下载/上传时间（s） 速度（KB/S）
Air780EHM HTTP上传 移动 ram B8 27 988.27 3.677 268.77
内部Flash文件系统 3.711 266.31
TF卡 4.668 211.71
联通 ram B8 28 2.756 358.59
内部Flash文件系统 2.828 349.46
TF卡 3.549 278.46
电信 ram B3 31 2.967 333.09
内部Flash文件系统 3.146 314.13
TF卡 3.745 263.89
以太网卡 ram - - 2.501 395.15
内部Flash文件系统 2.379 415.41
TF卡 3.483 283.74
HTTP下载 移动 ram B8 27 8.374 118.02
内部Flash文件系统 14.896 66.34
TF卡 10.181 97.07
联通 ram B8 28 12.775 77.36
内部Flash文件系统 15.14 65.28
TF卡 10.517 93.97
电信卡 ram B3 31 9.169 107.78
内部Flash文件系统 17.544 56.33
TF卡 14.390 68.68
以太网卡 ram - - 6.534 151.25
内部Flash文件系统 11.615 85.09
TF卡 13.777 71.73
Air780EPM HTTP上传 移动 ram B8 27 ram区文件大小为988.27KB；因为内部Flash文件系统较小，所以该区域的文件大小统一为100KB。 4.861 293.95
内部Flash文件系统 0.95 268.77
联通 ram B8 28 12.884 355.49
内部Flash文件系统 0.857 336.03
电信 ram B3 28 0.766 327.57
内部Flash文件系统 4.312 326.59
以太网卡 ram - - 3.253 435.36
内部Flash文件系统 0.656 404.53
HTTP下载 移动 ram B8 27 8.617 113.74
内部Flash文件系统 2.691 66.95
联通 ram B8 28 3.987 74.78
内部Flash文件系统 6.555 48.02
电信卡 ram B3 28 9.162 96.44
内部Flash文件系统 2.725 40.41
以太网卡 ram - - 6.905 150.7
内部Flash文件系统 2.001 79.92

2.3、FTP 上传/下载速度测试

此项测试通过在 SD 卡创建 1~16MB 文件，执行上传至服务器及下载后重命名保存操作，记录并统计最大、最小、平均速度，评估模块在 FATFS+SD 卡环境下的 FTP 协议吞吐能力及存储稳定性；如 780EPM 等不支持 FATFS 的模块则使用本地可创建的最大文件进行等效测试。

780EHM 测试数据如下：

模组型号
 频段
 最大上传速度(KB/S)
 最小上传速度(KB/S)
 平均上传速度(KB/S)
 最大下载速度(KB/S)
 最小下载速度(KB/S)
 平均下载速度(KB/S)
780EHM B8 351.56 337.47 263.85 99.83 89.99 63.75

780EPM 采用在 ram 区创建 1M 文件进行 10 次测试。

780EPM 测试数据如下：

模组型号 频段 最大上传速度(KB/S) 最小上传速度(KB/S) 平均上传速度(KB/S) 最大下载速度(KB/S) 最小下载速度(KB/S) 平均下载速度(KB/S)
780EPM B8 345.48 327.37 335.14 101.52 93.05 84.18

2.4、CH390 局域网网速测试 (以太网)

本项测试使用 Air780EPM/Air780EHM 模块的 LAN 模式（路由器模式），通过 4G 移动网络为以太网设备（如 PC）提供上网接入，然后使用测速网站进行 10 次的上传/下载速度测试，记录平均值。实现外接以太网芯片的有线网络吞吐量测试。

测试之前需要准备：

Air780EPM/Air780EHM 开发板一块 + 可上网的 sim 卡一张 +4g 天线一根 +wifi 天线一根 + 网线一根：

  • sim 卡插入开发板的 sim 卡槽
  • 天线装到开发板上
  • 网线一端插入开发板网口，另外一端连接可以上外网的路由器网口。

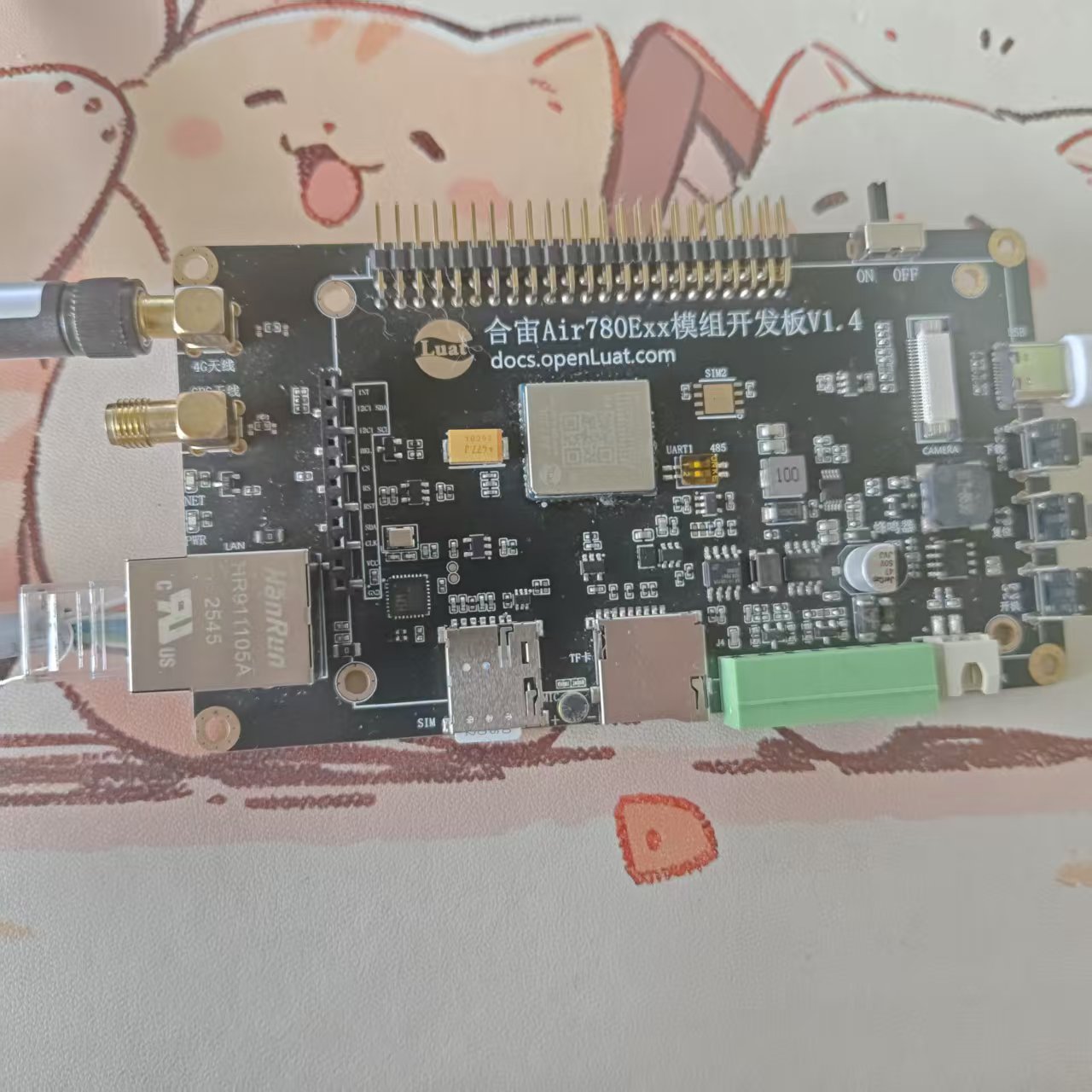

780EPM 硬件连线如下：

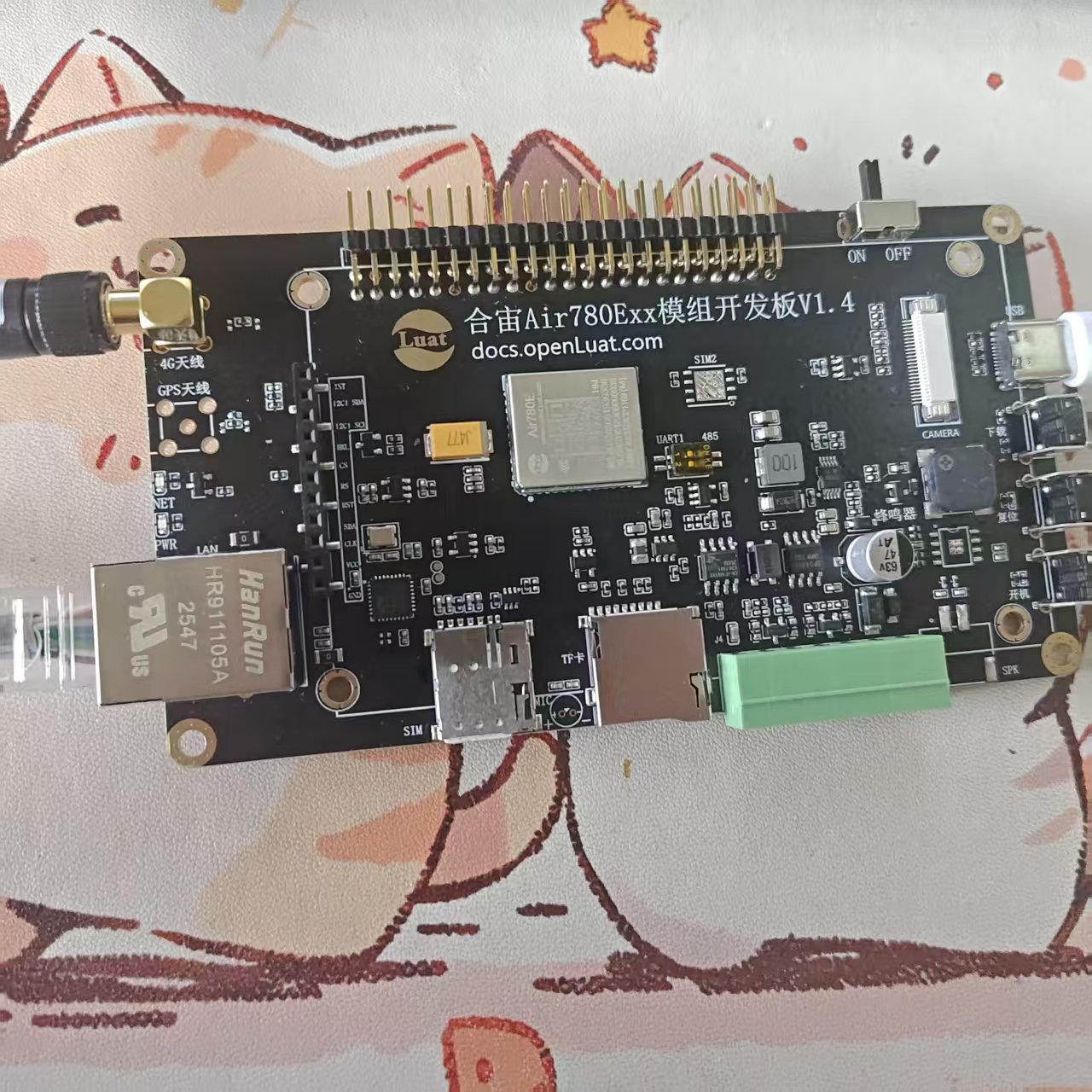

780EHM 硬件连线如下：

测试数据如下：

模组型号 频段/信号强度 最大上传速度(Mbps) 最小上传速度(Mbps) 平均上传速度(Mbps) 最大下载速度(Mbps) 最小下载速度(Mbps) 平均下载速度(Mbps)
780EHM B3/23 5.51 4.01 4.99 9.25 7.95 8.65
780EPM B3/22 5.06 3.52 4.45 10.30 8.28 9.64

需要注意的是：测试结果易受驻网频段/信号强度影响，实际测试中发现 B3 频段下要比 B8 频段下的传输速度快,其原因是 B3 频段被运营商规划为高容量层，分配更宽带宽、更高阶调制和更多天线，使其在城区等场景下速率显著优于作为覆盖层的 B8 频段。除此之外若使用核心板需要注意：开发板和核心板由于杜邦线连接/杜邦线的线长/线材等因素，导致速度变慢很多。

2.5、TCP 丢包测试

本项测试通过将模组作为 TCP 客户端，主动连接 PC 上的 TCP 回环服务器。模组以固定间隔（向服务器发送固定大小的数据包。服务器将接收到的数据原样回环给模组。统计单位时间内收到的回环数据包数量。将“实际收到数量”与“理论发送数量”对比，差值即为丢包数。

测试数据如下：

模组型号 时间间隔 理论发送数 实际发送数 实际接收数 丢包率
780EHM 50ms 1200 1200 1199 0.08%
100ms 600 600 600 0
200ms 300 300 300 0
500ms 120 120 120 0
1000ms 60 60 60 0
780EPM 50ms 1200 1200 1199 0.08%
100ms 600 600 600 0
200ms 300 300 300 0
500ms 120 120 120 0
1000ms 60 60 60 0

需要注意的是：本次测试为极限测试，除固定时间间隔发送数据和最终数据总结以外无任何额外等待，最终结果受当前网络环境和服务器以及数据回环的影响，具体的情况依赖当前实际测试环境。

三、文件系统与存储介质测试

3.1、SD 卡读写测试

该部分测试只针对Air780EHM平台，Air780EPM不支持该功能

该部分测试主要是通过挂载文件系统，测试大文件的顺序读写速度，评估 SD 卡接口的吞吐能力和文件系统稳定性。

SD 卡最常见的两种文件系统是 FAT32 和 exFAT。

  • exFAT 文件系统：
  • 优点：支持更大文件和大分区，无日志结构减少闪存磨损。

  • 缺点：对底层要求高，兼容性差，连续写入压力大，无日志功能，无备份，不当操作极易出现数据损坏且修复困难，长期使用易产生碎片影响效率；此外，不适用于系统盘或长期备份，主要设计用于跨平台大文件传输，而非系统运行或重要数据长期存储。

  • FAT32 文件系统：

  • 优点：兼容性好、实现简单、内存占用小，目录项简单，写入扇区少，对错误容忍度高。
  • 缺点：单文件大小限制（最大 4GB）、分区小(部分系统限32GB)、无日志保护易损坏、不支持权限/加密等高级特性，且处理大量小文件时性能差、易产生碎片。

fatfs 软件库支持这两种文件系统，在实际项目中请根据项目需求进行筛选。

测试项目
 exfat
 fat32
反复加载卸载成功率
 100%(60/60)
 100%(60/60)
4M文件写入速度
 1.02MB/S
 0.94MB/S
4M文件读取速度
 0.72MB/S
 0.49MB/S

四、多媒体与应用性能测试

这部分测试聚焦于显示输出、脚本执行效率以及多媒体文件传输速率三个方面，全面评估设备在多媒体应用场景下的综合性能表现。

4.1、Lua 运行速度测试

此项测试通过编写一个包含大量数学运算（从 1 加到 10000)循环 10 次的 Lua 脚本,运行脚本,打印出最终的耗时。测试脚本引擎执行数学运算和逻辑的效率。

模块型号
 测试项目
 测试次数
 平均时间(ms)
 备注
Air780EHM
 运行10次脚本
 10
 197
 剔除首次，不计入计算
Air780EPM
 运行10次脚本
 10
 194.92

环境适应性与稳定性测试尚未开始，具体测试项和数据后续会陆续补充。
