Air780EX2产品手册
作者：陆相成 | 最后修改：2026-06-12
模块尺寸：16mm*18mm*2.3mm
频段 LTE-TDD：B34/B38/B39/B40/B41 LTE-FDD：B1/B3/B5/B8
数据 上行理论最大速率：5Mbps 下行理论最大速率：10Mbps
特别说明！
1. Air780EX2 用于替代 Air780EX ，其特色与 Air780EX 一样是邮票孔封装，方便焊接；

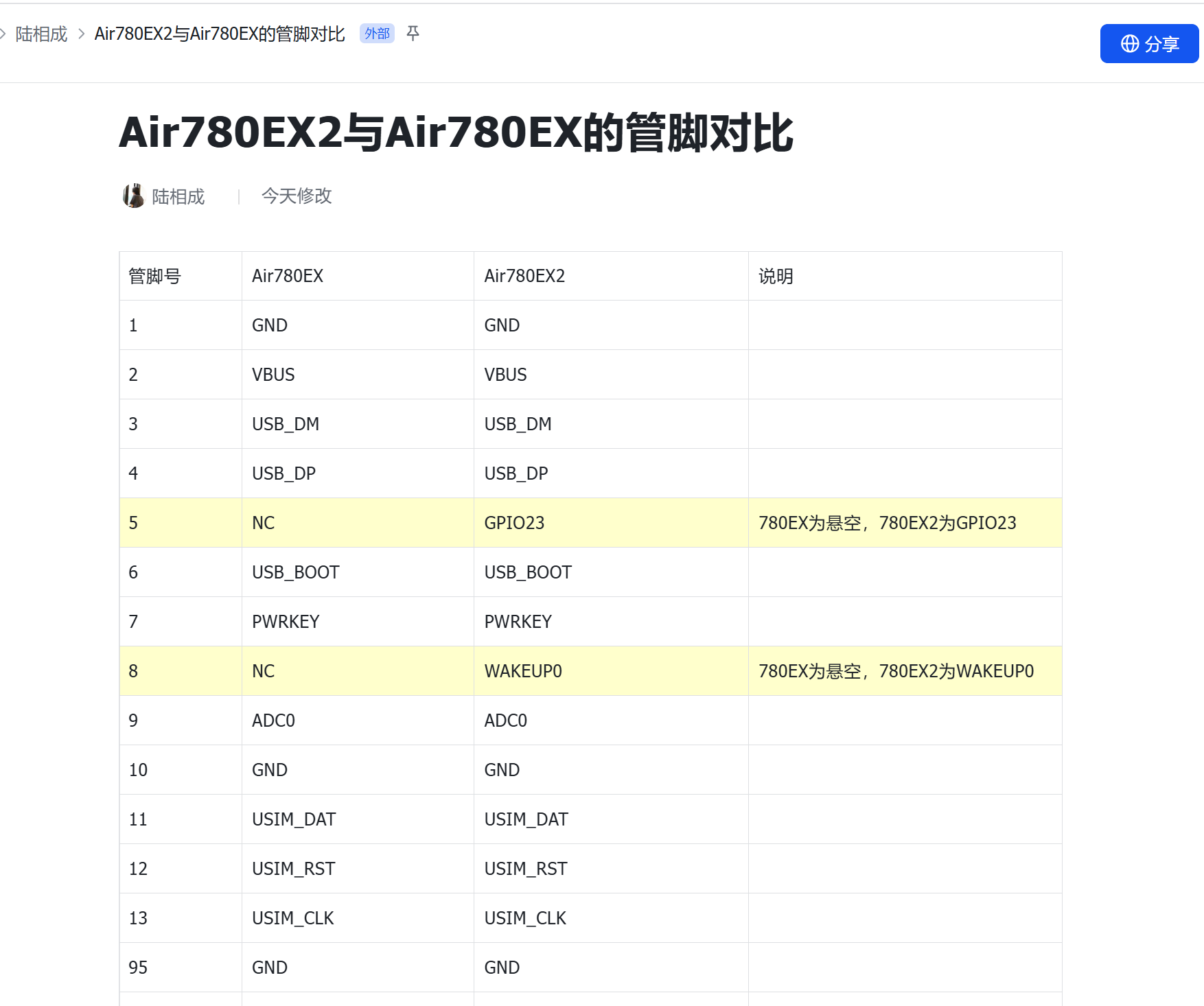

Air780EX2 与 Air780EX 的区别是点击查看Air780EX2与Air780EX的管脚区别区别
2. Air780EX2 除封装不同外，其管脚与Air780EPM重合部分的功能和使用方法完全一样；
3. 所以，Air780EX2 二次开发的资料我们不再专门整理，大家参考 Air780EPM 的相关说明即可；

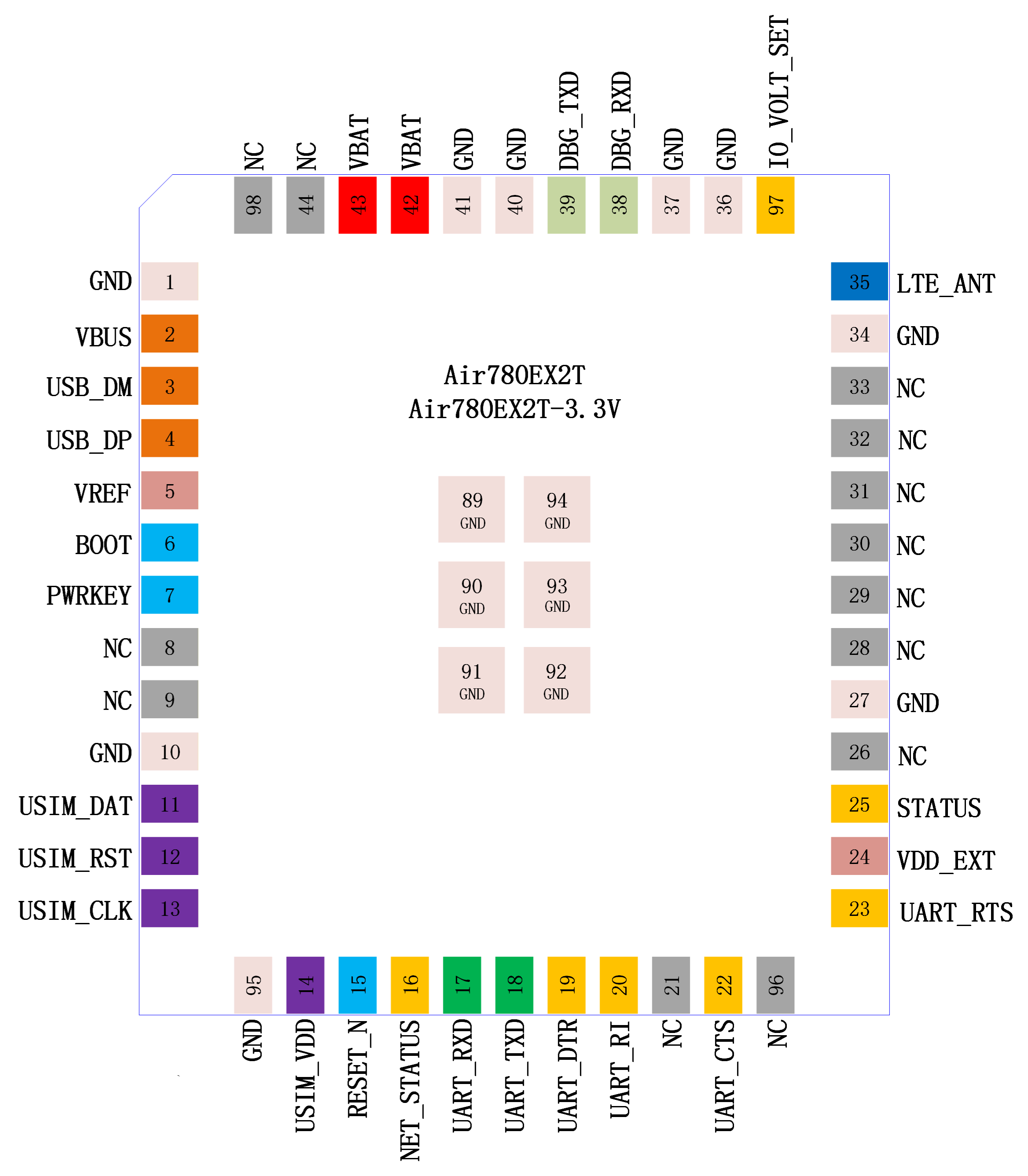

4. Air780EX2 为支持 LuatOS 二次开发的型号，相应支持 AT 指令的型号是 Air780EX2T；Air780EX 是LuatOS和AT同一个型号，Air780EX2和Air780EX2T区分了型号，这一点请特别注意！
5. Air780EX2 与合宙其它国内4G Cat.1型号汇总如下；
硬件手册/GPIO复用表/原理图及PCB封装
| 资料简介 | 相关链接 |
|---|---|

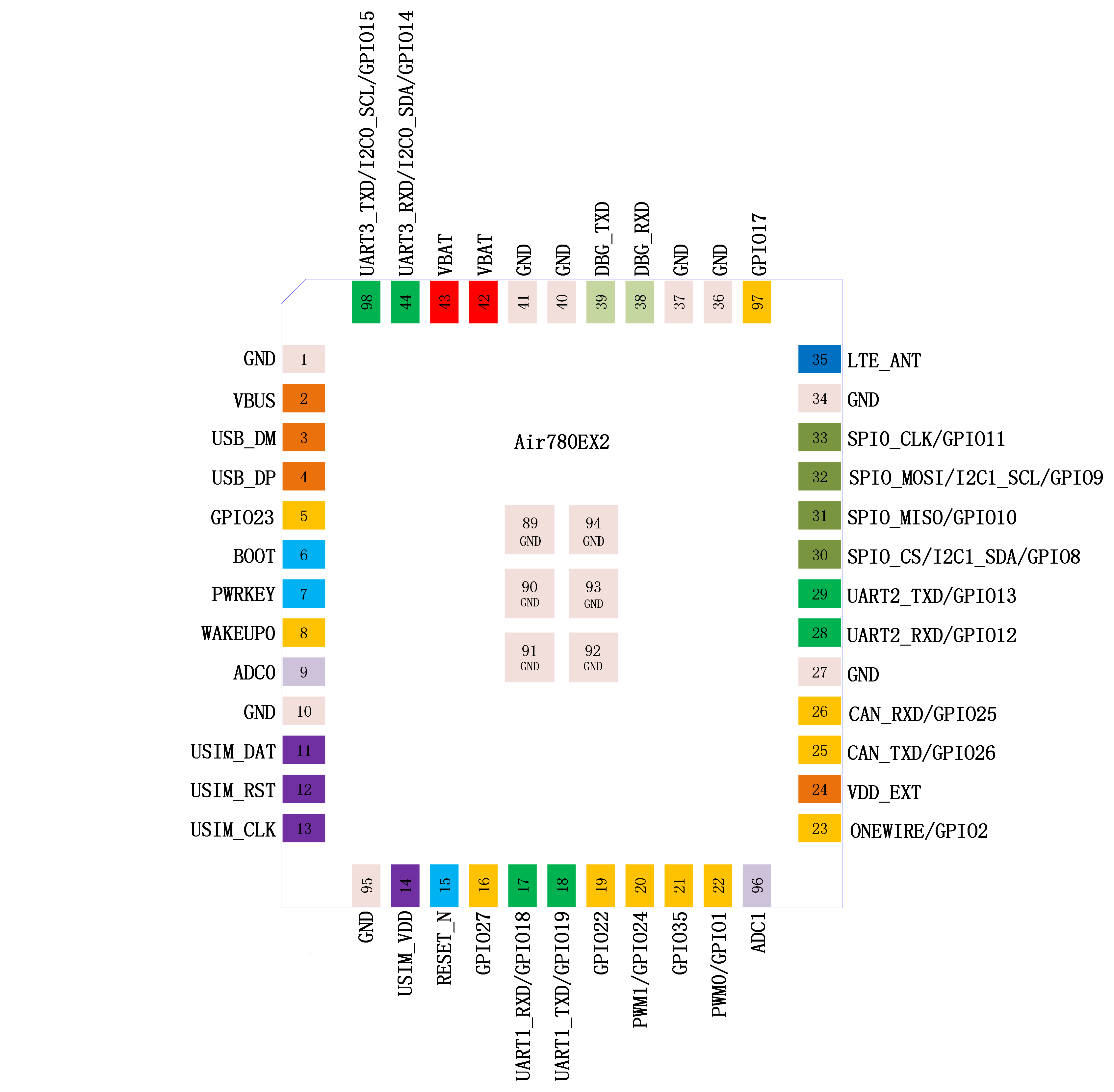

| 硬件手册 | 请根据Air780EX2管脚图，结合Air780Exx硬件管脚说明 进行理解 |
| GPIO复用表 | Air780EPM&EHM&EHV&EGH&EGG&EGP&EHN&EHU&EX2_GPIO复用表_20260605.xlsx |
| 原理图及PCB封装 | Air780EX2封装(PADS+AD+LCEDA)20260522) |
| 参考设计原理图 | Air780EX2_参考设计_20260528 请根据Air780EX2管脚图，结合Air780Exx硬件管脚说明 进行理解 |
Air780EX2 核心板资料
| 资料简介 | 相关链接 |
|---|---|
| 核心板资料 | 核心板_Air780EX2_V001_设计文件_20260523 Air780EX2/EX2T/EX2T-3.3V核心板使用说明 |
