管脚分类

Air8101共有79个管脚，按照常用的功能进行分类，大概可以分为如下几类管脚；

说明！有些管脚相互之间为复用关系，无法同时使用，大家在使用过程中注意根据实际情况进行判别；

  1. 模组对内供电管脚VBAT；
  2. 模组对外供电管脚VDD_3V3;
  3. 模组IO上拉电平VDD_GPIO；
  4. 模组关机(Reset)管脚CEN；
  5. 下载调试串口DBG_UART0；
  6. RGB888/RGB565屏接口(最大分辨率1280*720)；
  7. DVP摄像头接口(100W视频/200W拍照)；
  8. UVC摄像头接口(100W视频/200W拍照)；
  9. SPI接口(可挂载SD卡/以太网控制器CH390H)；
  10. UART接口(UART1和UART2)；
  11. AirLink接口(AirLink over SPI和AiLink over UART)；
  12. I2C接口(I2C0和I2C1)；
  13. PWM接口(六路PWM0-5)；
  14. ADC接口(10路ADC1-6+ADC10+ADC12-14)；
  15. WGPIO(Air8101的GPIO以WGPIO名义沟通，与合宙4G模组的GPIO方便区分)；

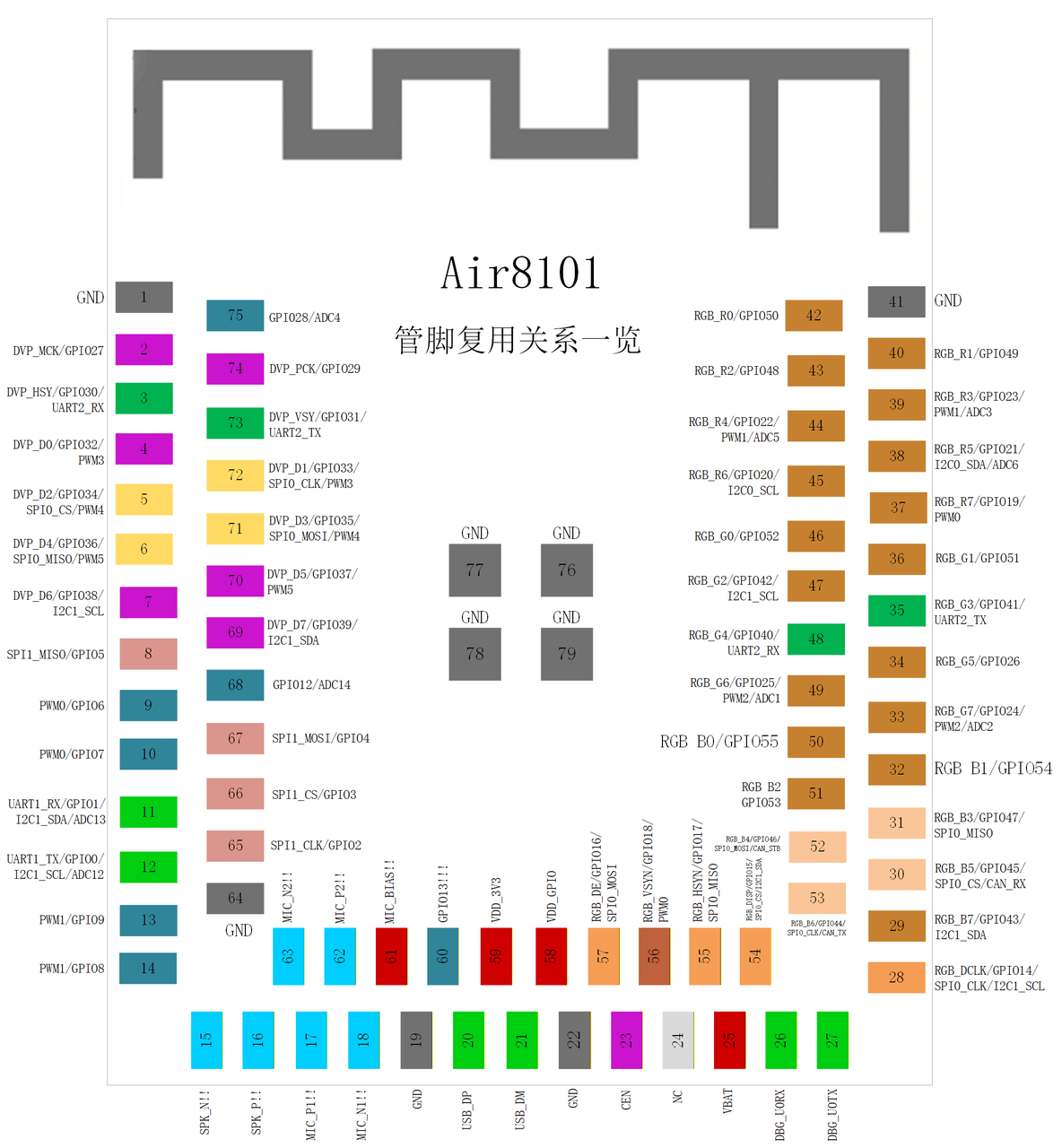

Air8101管脚复用关系，详见下图；

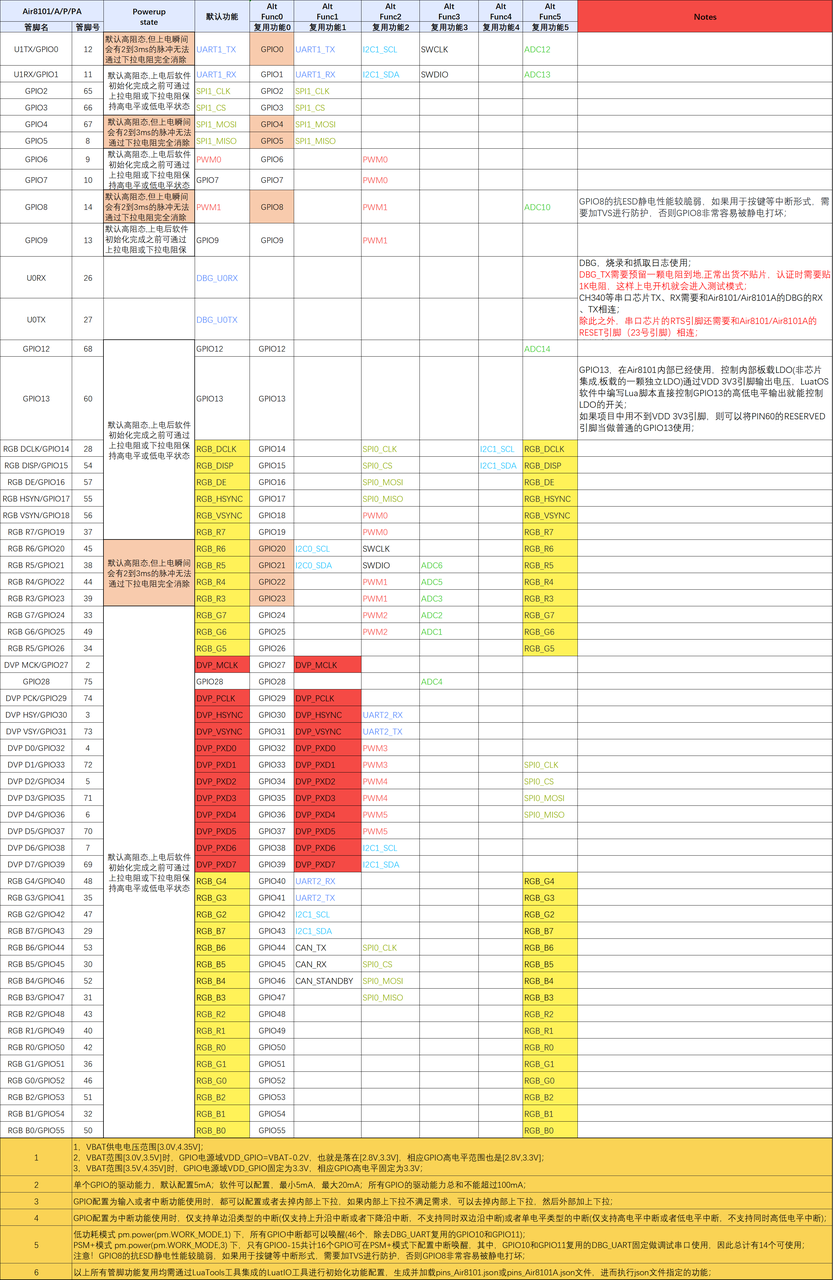

Air8101&Air8101A_GPIO引脚复用表格20260423.xlsx
