01 基础参数

作者：李源龙　|　最后修改：2026-04-01

一、演示功能概述

本篇文档主要是讲解了 iRTU 的参数设置的基本参数选项里面的内容都是做什么用的，主要功能包括，添加设备识别码 IMEI，首次登录服务器发送注册信息，自动更新，串口分帧超时，电源模式，配置密码，日志输出，RNDIS，iPv6 功能。

二、准备硬件环境

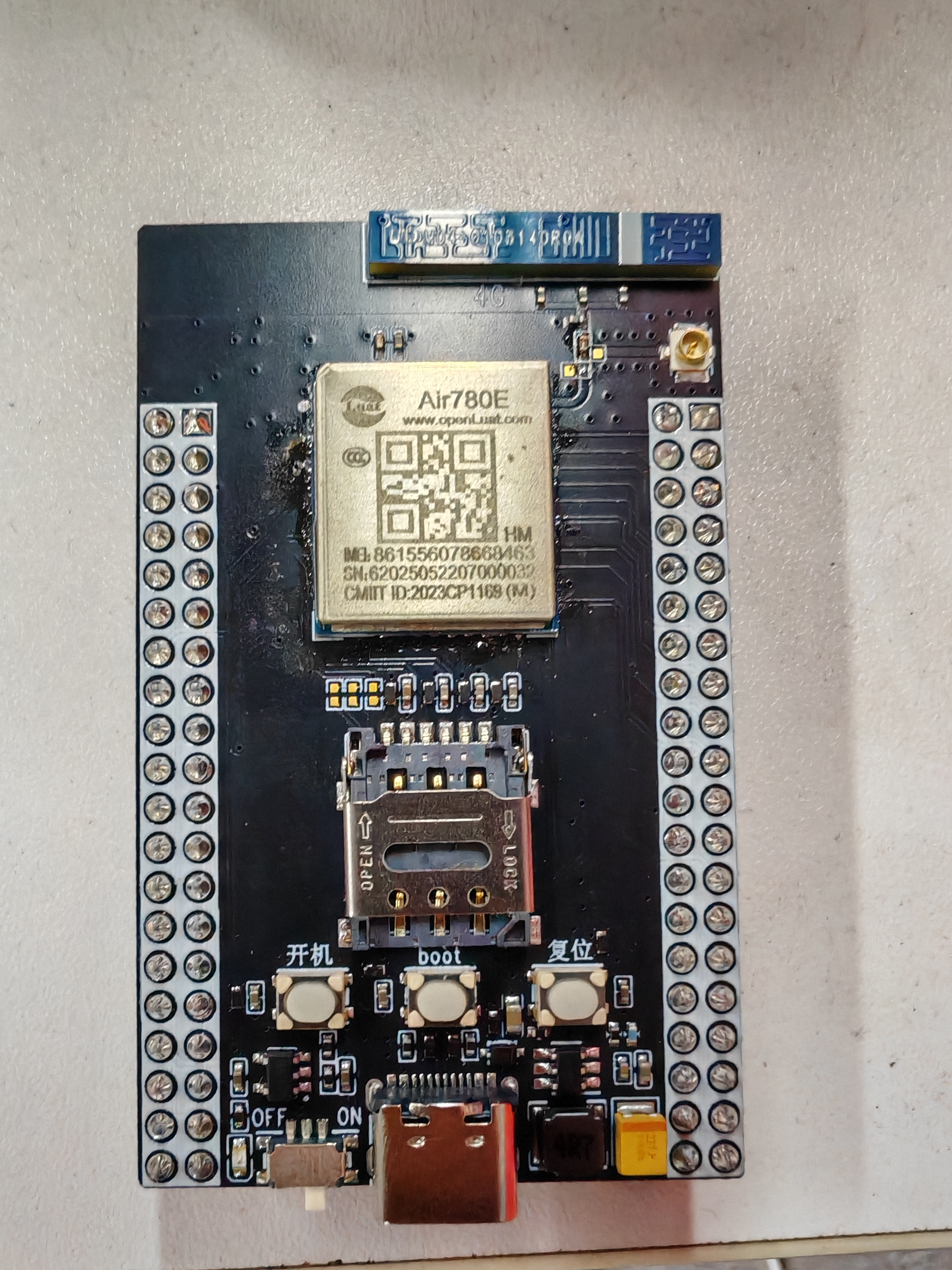

准备一块 Air780EHM 核心板：点击购买

三、准备软件环境

1.烧录工具：Luatools 工具

2.Air780EHM 烧录需要的 irtu 固件：固件版本

3.tcp 服务器测试地址：https://iot.luatos.com/#/page6/netlab。 详细使用说明参考：合宙 TCP/UDP web 测试工具使用说明

4.ipv6 服务器测试地址：https://netlab.luatos.org/，需要注意的是，卡需要支持 ipv6 才可以。

四、功能选项讲解

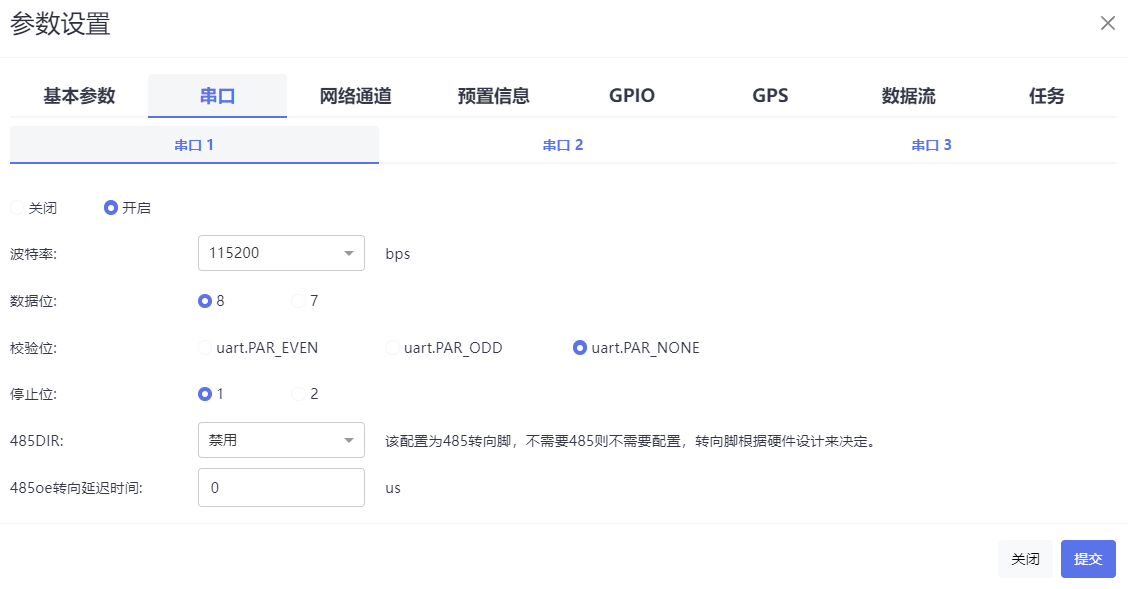

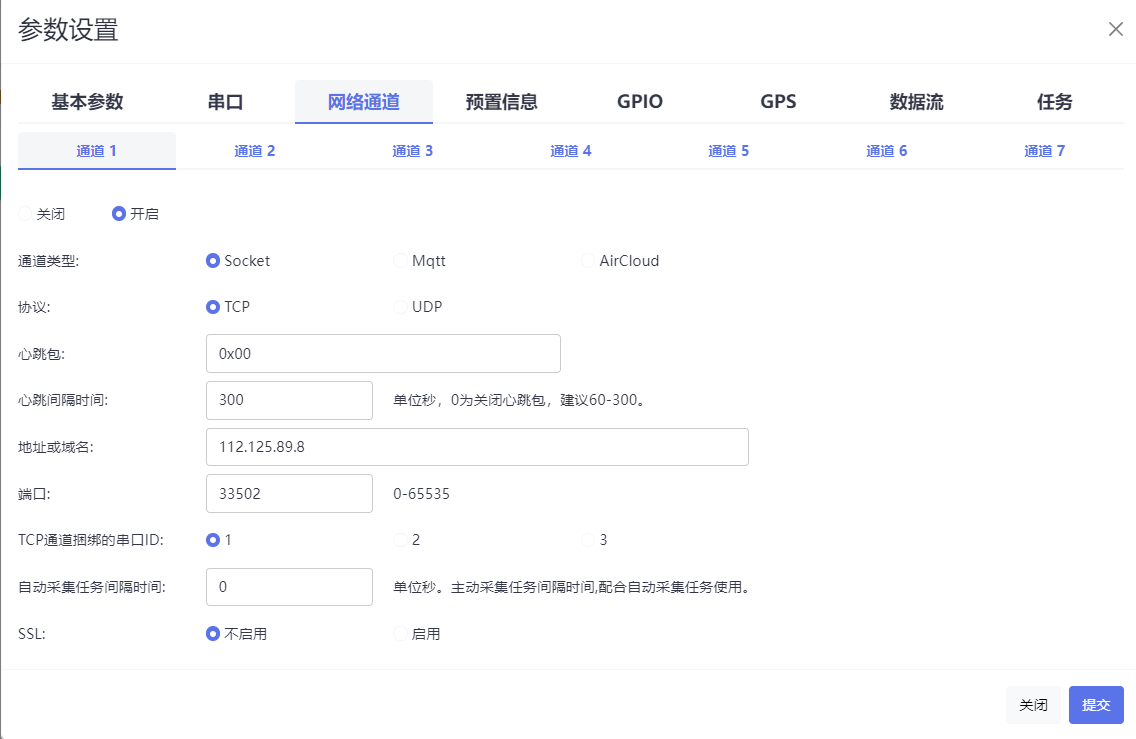

本次功能展示统一使用该串口配置和网络通道配置：

使用串口 1，波特率 115200，默认配置，服务器选择为 tcp 服务器

4.1 添加设备识别码 IMEI:

1.功能解释：加：在串口设备发往服务器的时候，结果为 IMEI+ 数据内容，不加：默认串口透传内容，默认是不加

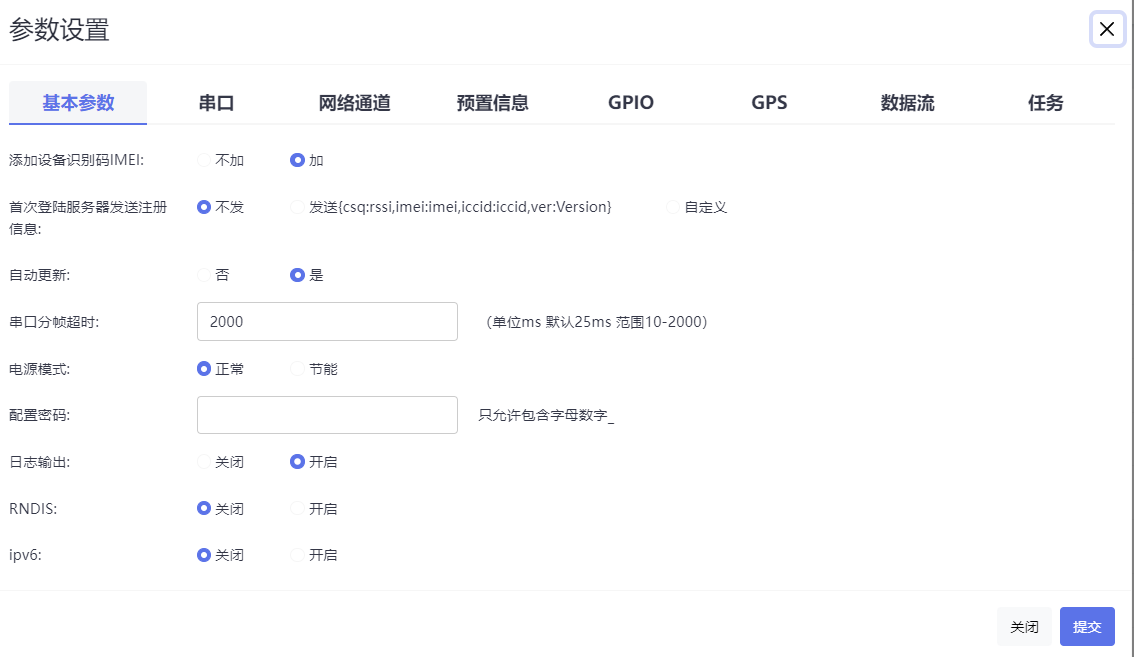

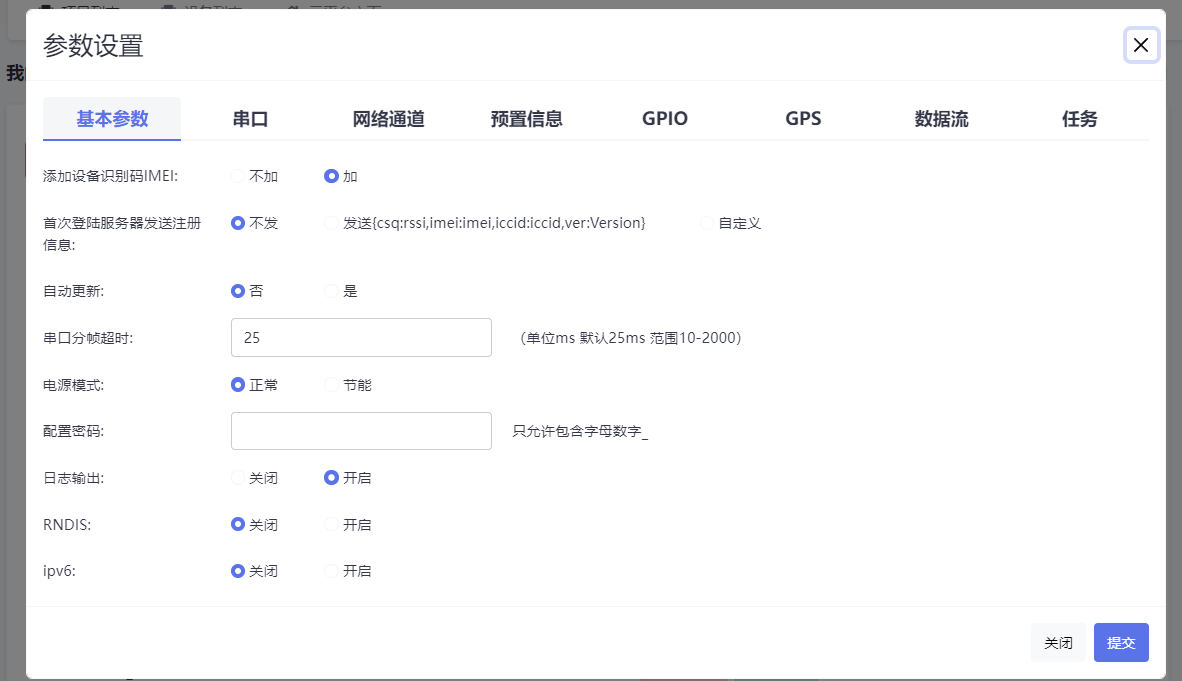

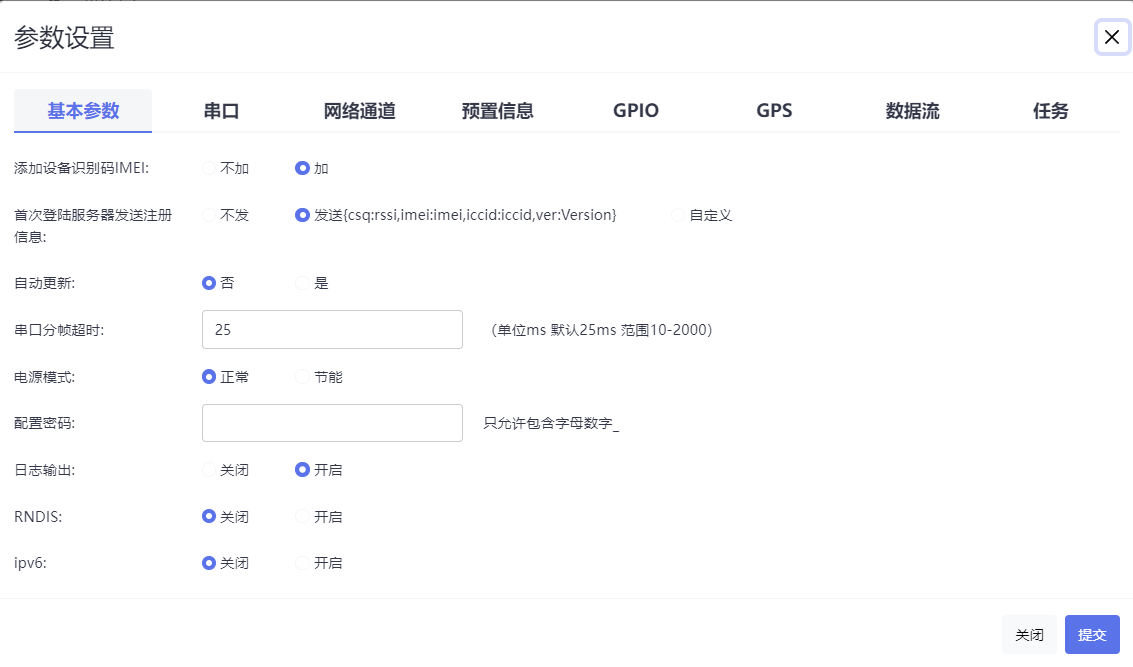

2.举例：配置内容如下

测试结果：

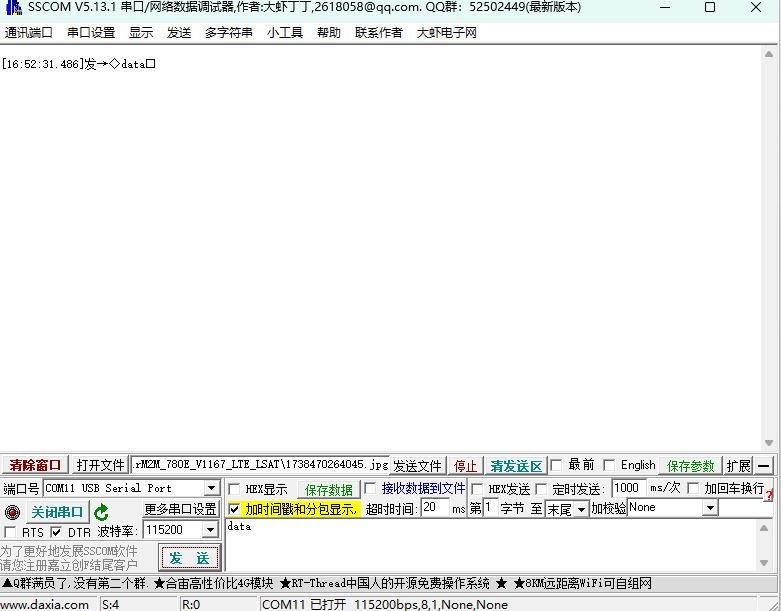

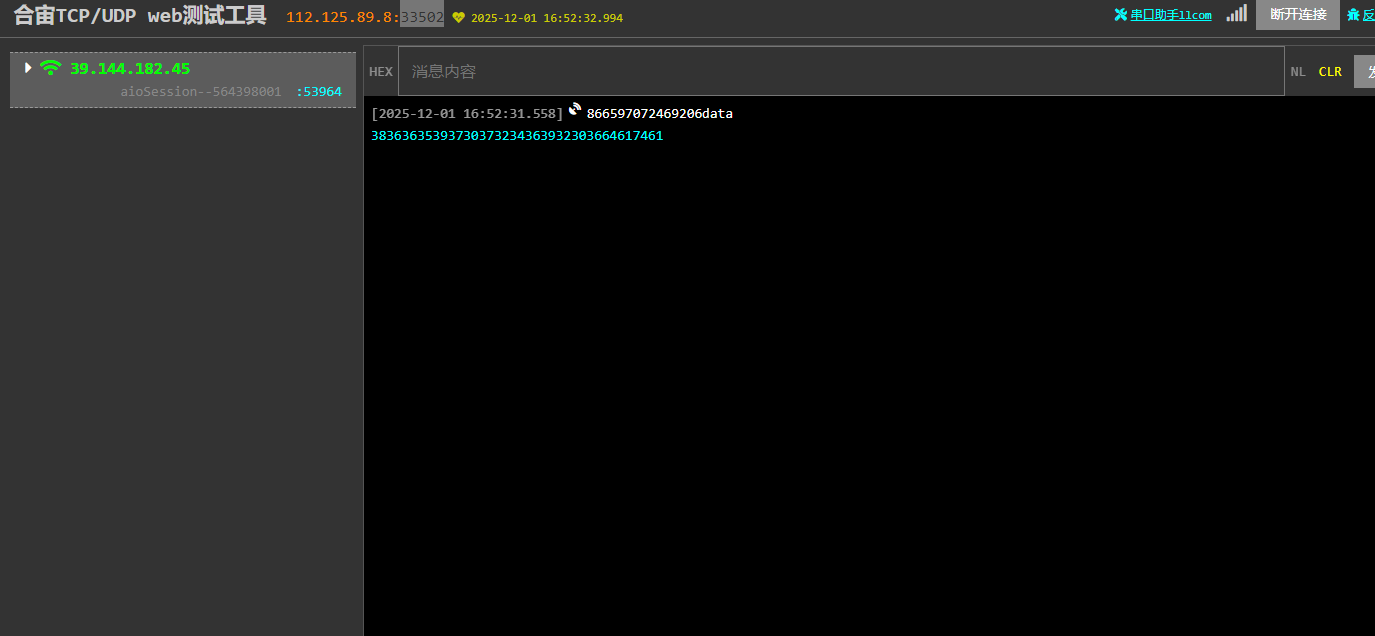

串口这边发送的内容为 data，发送到服务器的内容为模块 IMEI+ 内容 data

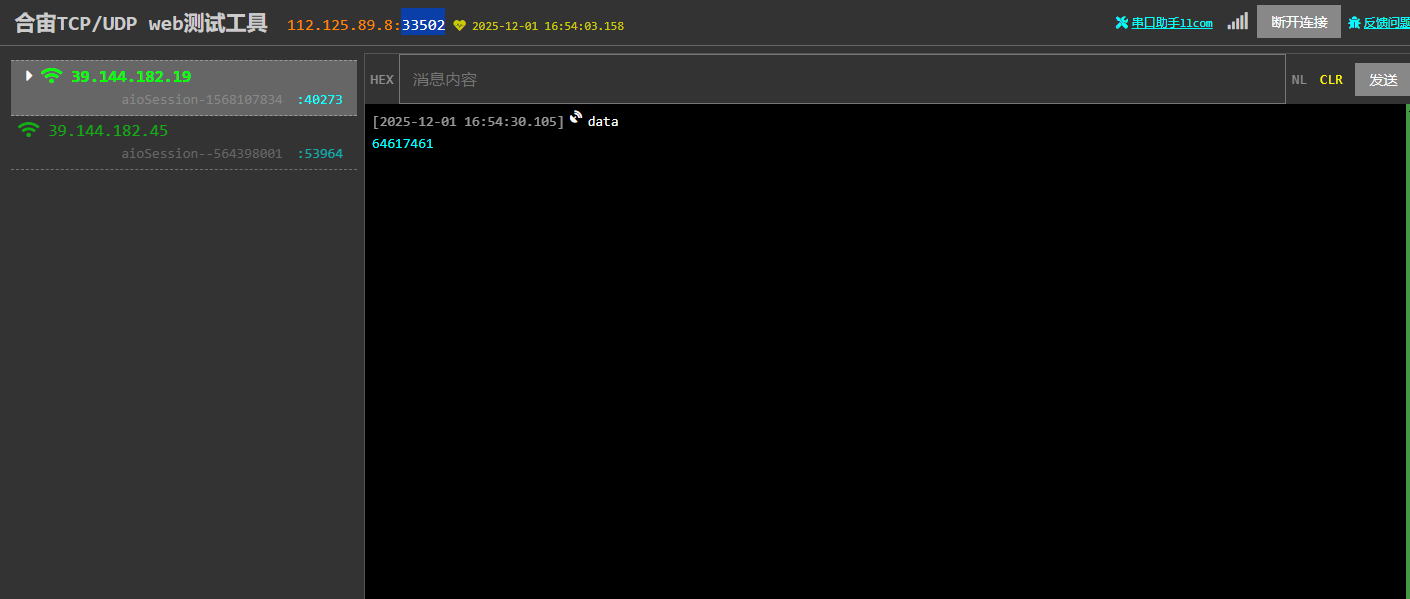

如果选择不加，内容为原本的透传数据 data：

4.2 首次登录服务器发送注册信息

1.功能解释：不发：连接服务器不发送任何信息。发送{csq:rssi,imei:imei,iccid:iccid,ver:Version}：连接服务器之后会往服务器发送 csq,imei,iccid,版本号等信息。自定义：可以自己写 lua 代码实现内容。默认是不发

2.举例：配置内容如下

不发的情况也就是连上服务器之后不发送任何数据，就不做任何举例了

发送{csq:rssi,imei:imei,iccid:iccid,ver:Version}

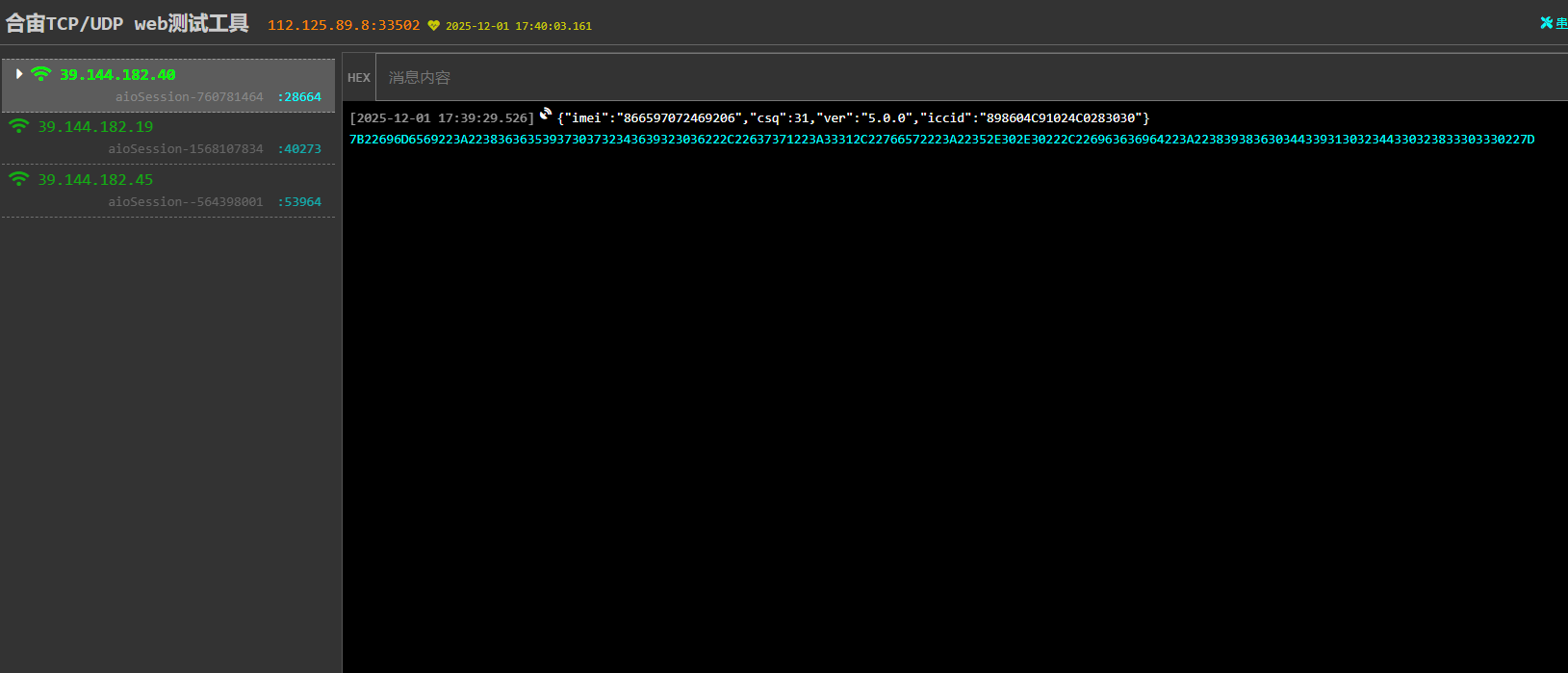

服务器接收内容结果：

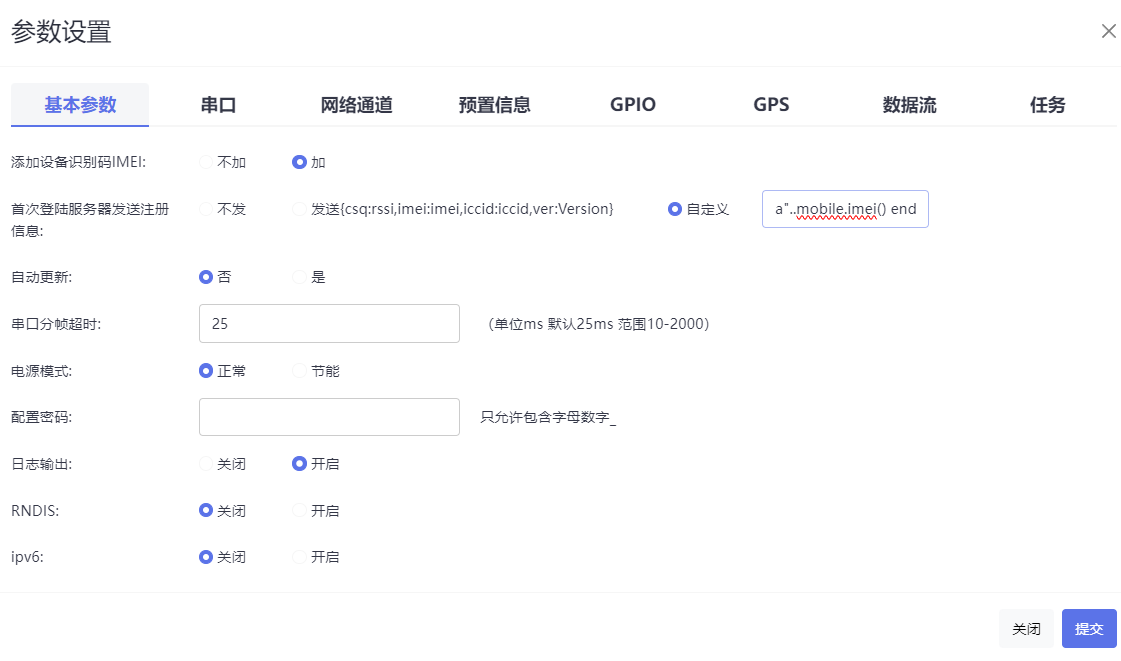

自定义：

可以在里面编写 lua 代码，返回想要发送到服务器的首包内容

举例：

代码内容：

function end 为固定格式，return 为返回内容，这些是必填的内容，一定要 return 返回数据才可以。

--其中function end为固定格式，return为返回内容，然后其他和写lua函数是一样的，在里面写逻辑即可。
function
    return "first data"..mobile.imei()
end

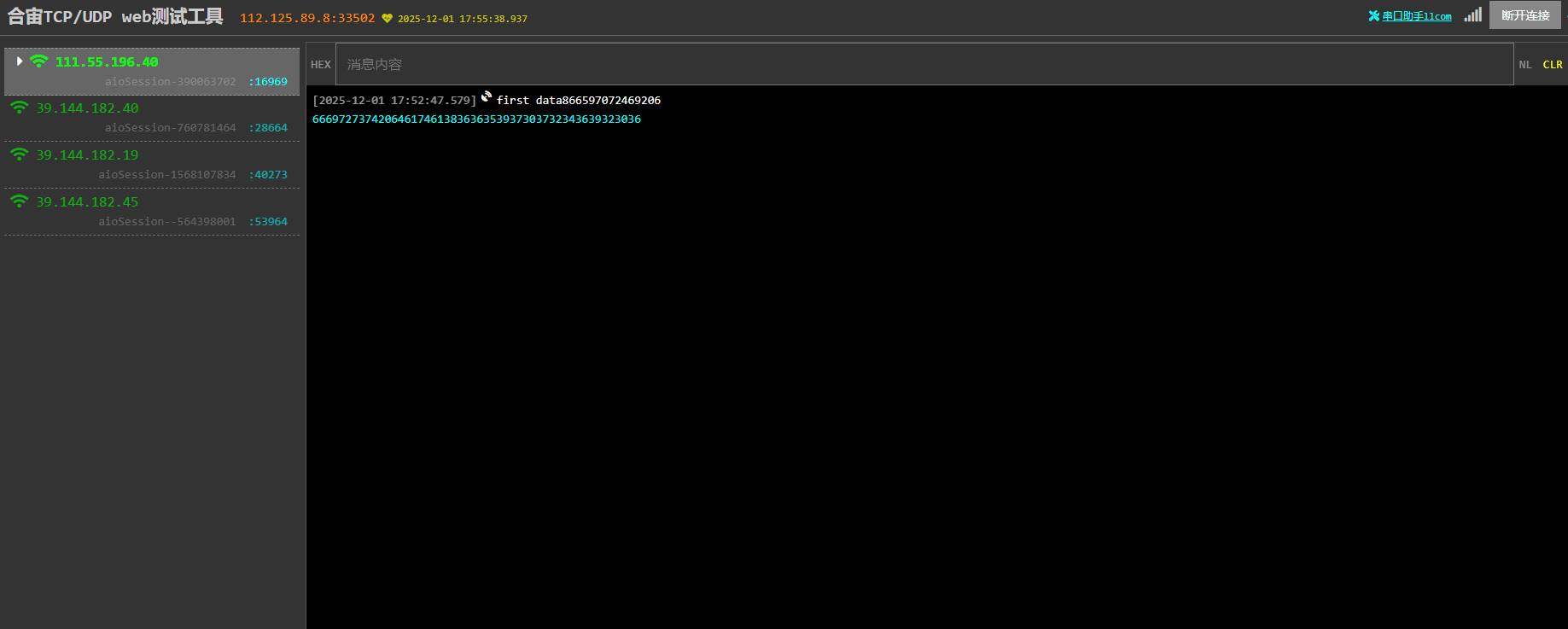

服务器接收结果，内容为 first data866597072469206

4.3 自动更新

1.功能解释：否：每次开机不去 iot 平台进行请求 ota，是：开机会去 iot 平台请求 ota，一般如果没有遇到 bug 需要 ota，可以不选择 ota，只对配置做修改即可。默认是否

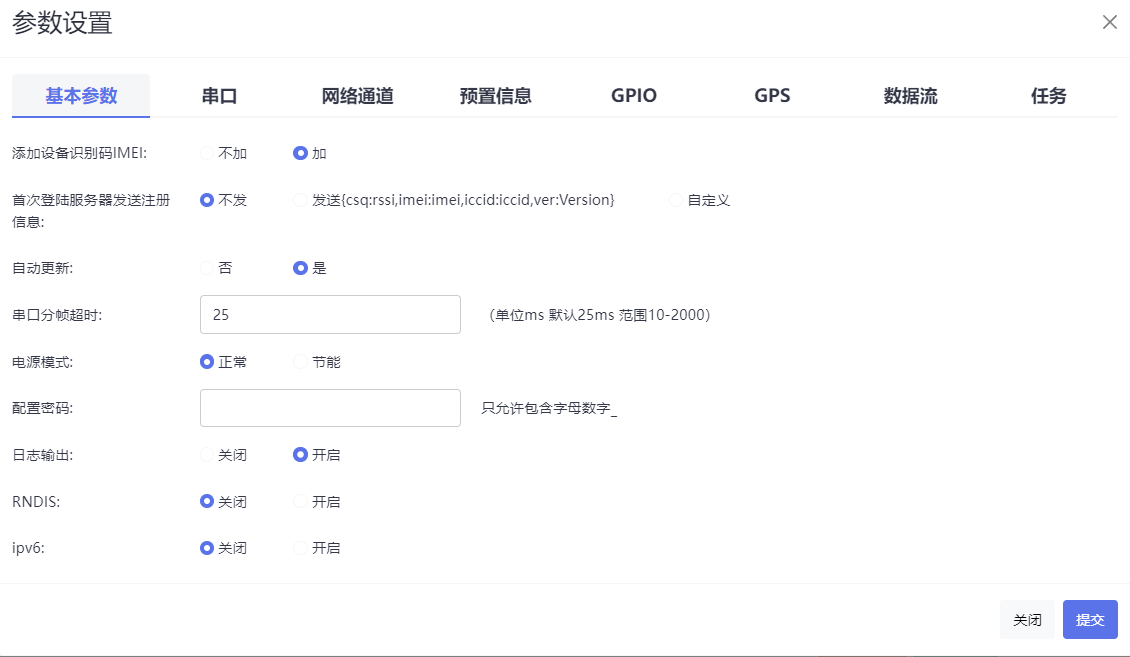

2.举例：

默认是否的状态，如果后续版本有解决 bug 或者更新功能，可以选择是进行自行 ota，ota 流程可以参考 780EHM 的 OTA 文档：https://docs.openluat.com/air780epm/luatos/app/ota/fota/#642-tcp

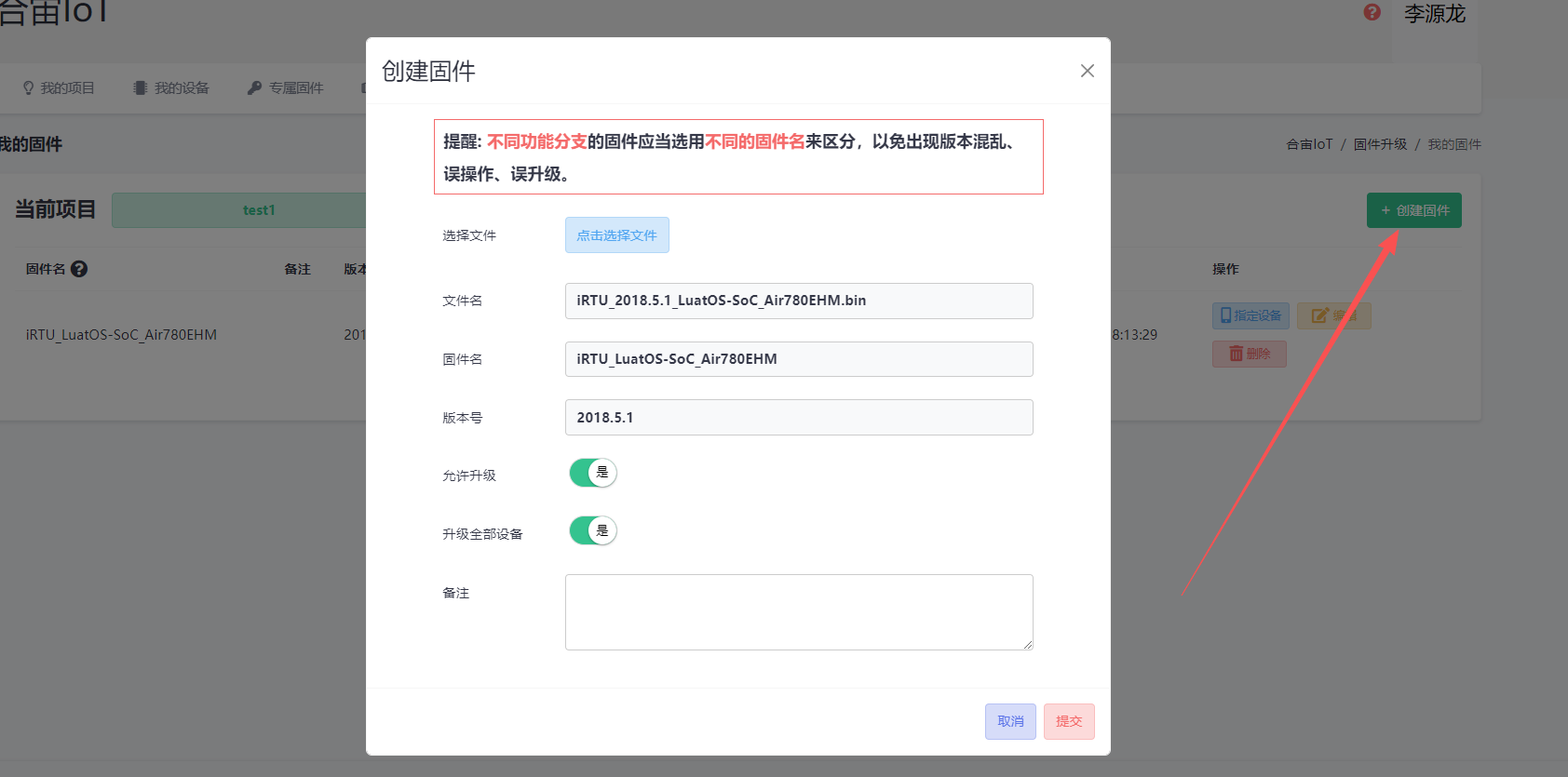

本文简单做下版本号 +1 的 ota 流程，当前版本为 5.0.0，更新版本为 5.0.1，底层 core 不变，后续出新版本会提供.bin 文件进行 ota，把.bin 文件放入到固件升级的创建固件里面，即可完成升级

重启模块即可完成升级。

4.4 串口分帧超时

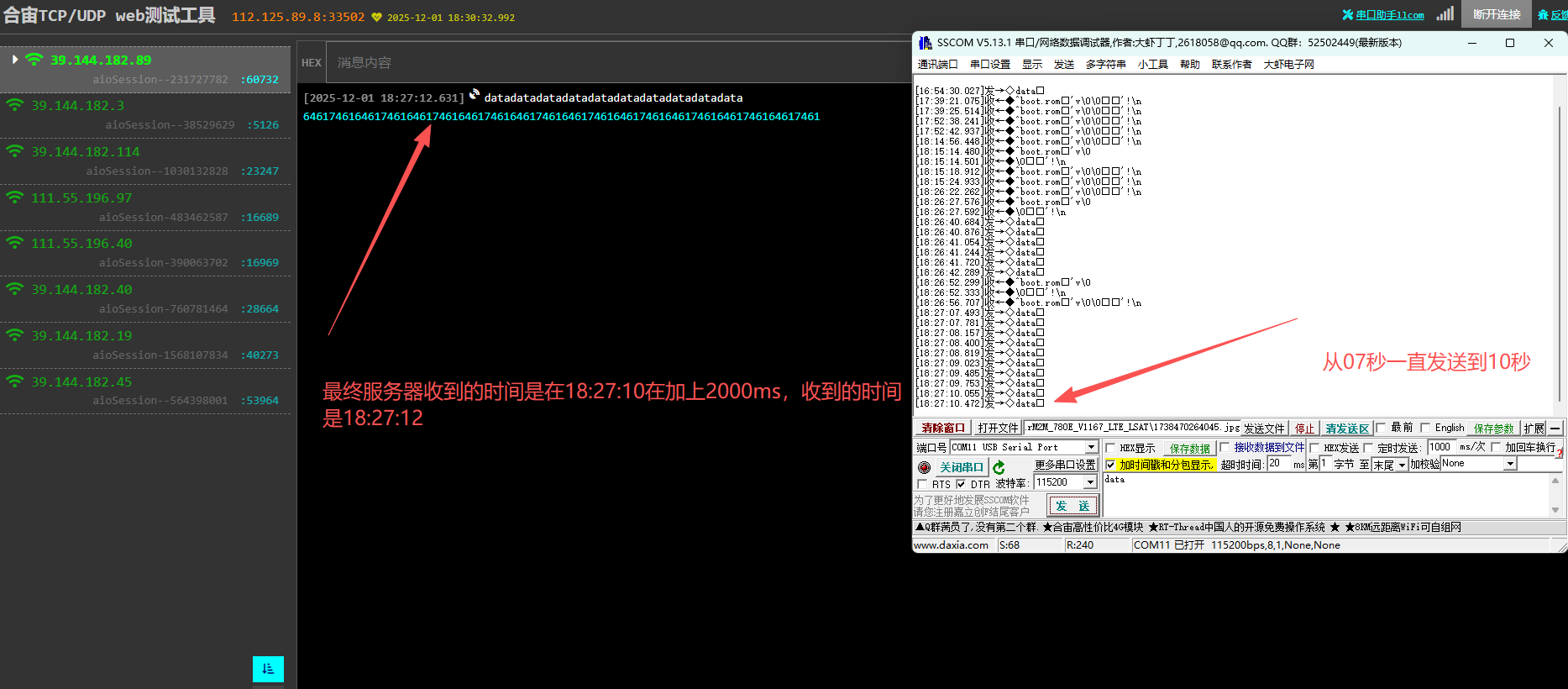

1.功能解释：串口发送过来的数据，多长时间之后，发送到服务器端，该功能主要是针对有些设备串口发送时间可能过长，导致有时候会被分包，该功能主要是为了解决分包问题。该功能设置的时间单位为 ms，数据发送到服务器的时间为最后一包数据之后的 + 串口分帧超时的时间，假设设置的 2000 毫秒，串口在 5 秒内每 1 秒都会发送一包数据过来，那么发送到服务器的时间为第 7 秒，模块接收 5 包数据之后等待 2000ms，如果没有数据再过来就发送到服务器。默认是 25ms

2.举例：配置内容如下，默认为 25ms，举例设置的 2000ms，即为 2 秒，具体根据实际需求而定，25ms 可满足大部分需求。

4.5 电源模式

1.功能解释：正常：该模式为常规模式；pm.power(pm.WORK_MODE，0），节能：该模式为低功耗模式；；pm.power(pm.WORK_MODE，1），具体功耗细节数据可以参考 780EHM 的低功耗文档，默认是正常模式 https://docs.openluat.com/air780epm/luatos/app/lowpower/sleep/

注：低功耗模式下，波特率为 9600 才可以保证必定接收到数据唤醒

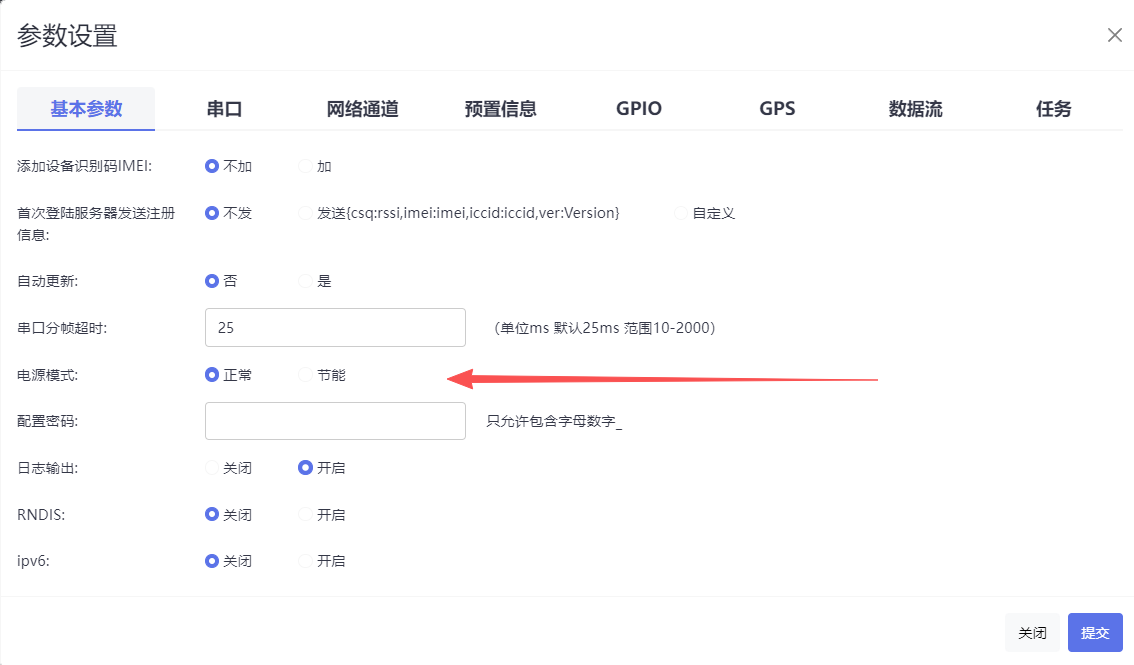

2.举例：

4.6 配置密码

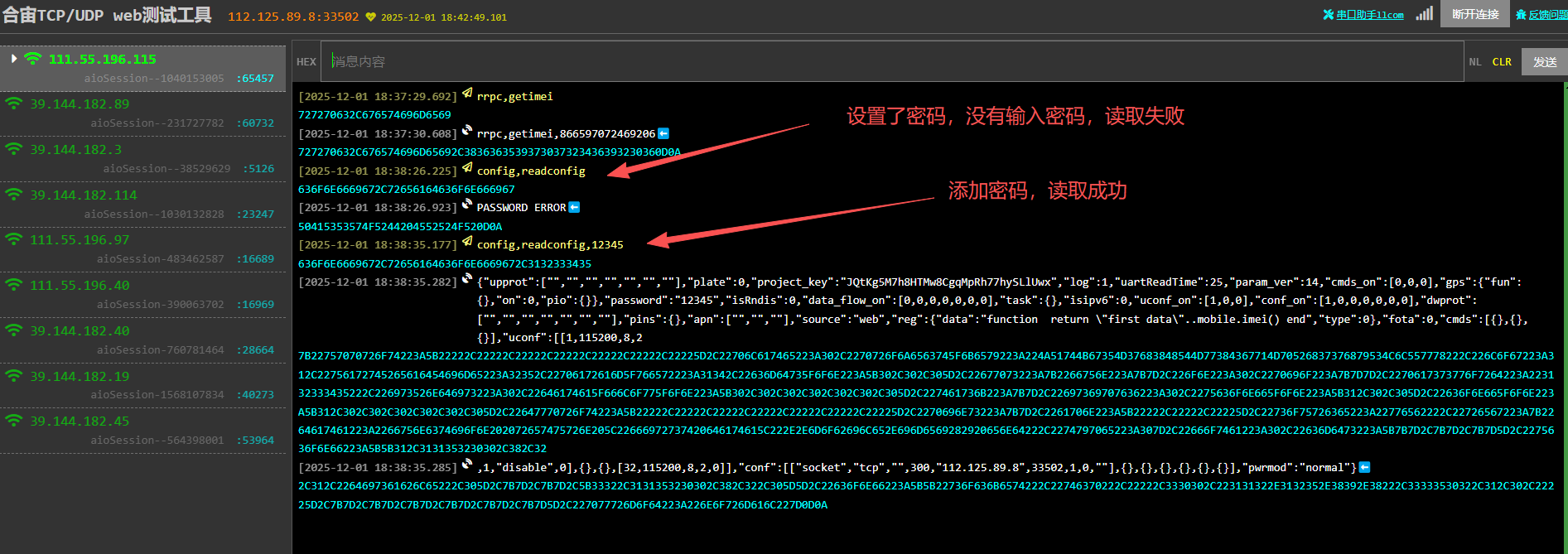

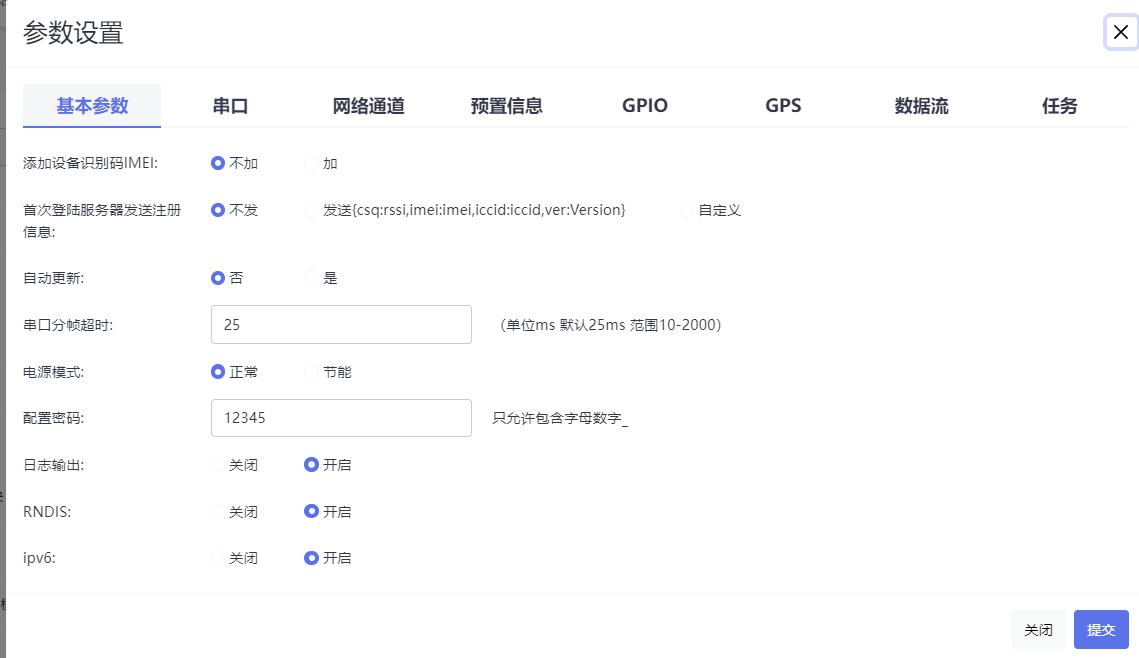

1.功能解释：该功能用于服务器可以发送 config,readconfig 来读取模块的配置内容，如果添加了密码之后，服务器端必须要添加密码才能读取配置。默认是空，无密码

2.举例：

4.7 日志输出

1.功能解释：关闭：静默所有日志，即禁止日志有任何内容输出；开启：有日志输出。默认是开启

2.举例：

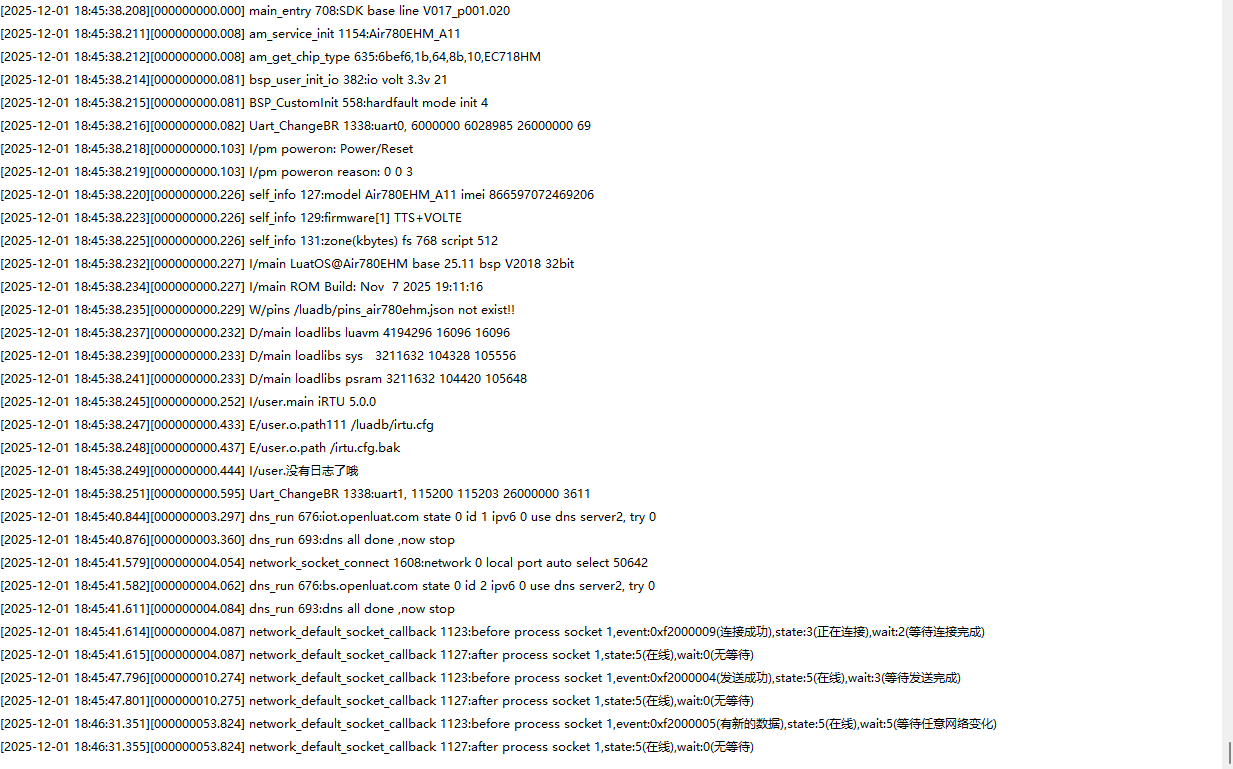

关闭日志代码应用层打印的日志都会没有，但是底层的日志没办法做到完全屏蔽。数据交互会有结果

4.8 RNDIS

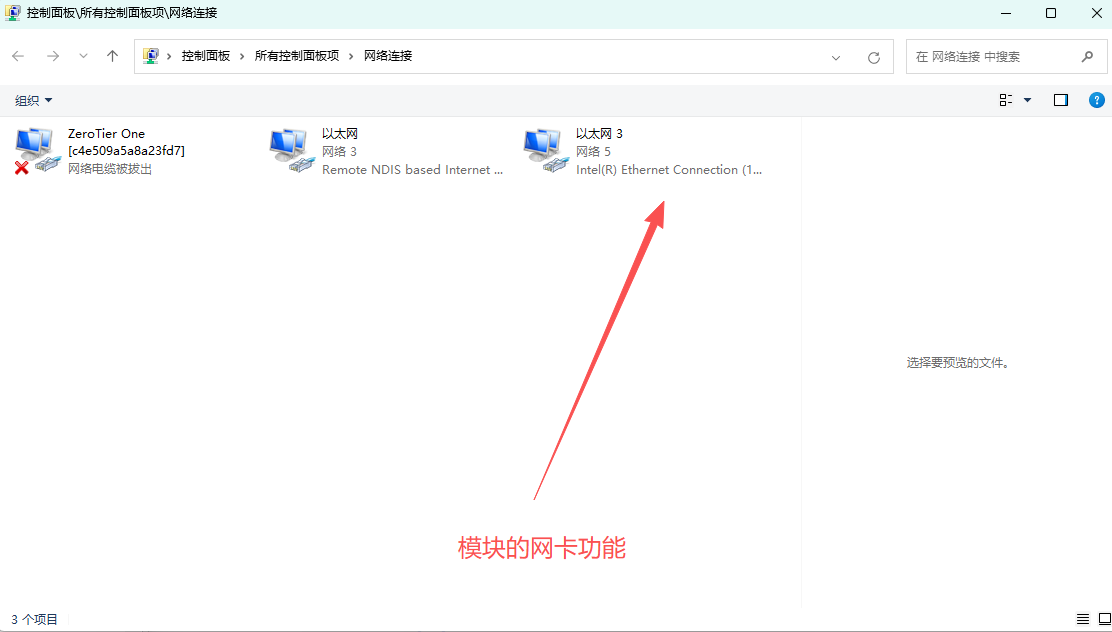

1.功能解释：RNDIS（Remote NDIS）：基于 USB 实现的 TCP/IP over USB，让 USB 设备在 Windows 系统上呈现为一块网卡，从而使 Windows/Linux 可以通过 USB 设备连接网络。关闭：不开启 RNDIS 功能。开启：打开 RNDIS 功能。默认是关闭

2.举例：

4.9 ipv6

1.功能解释：是否默认开启 IPV6 功能,开启：开启 IPV6 功能，关闭：不开启

2.举例：选择开启

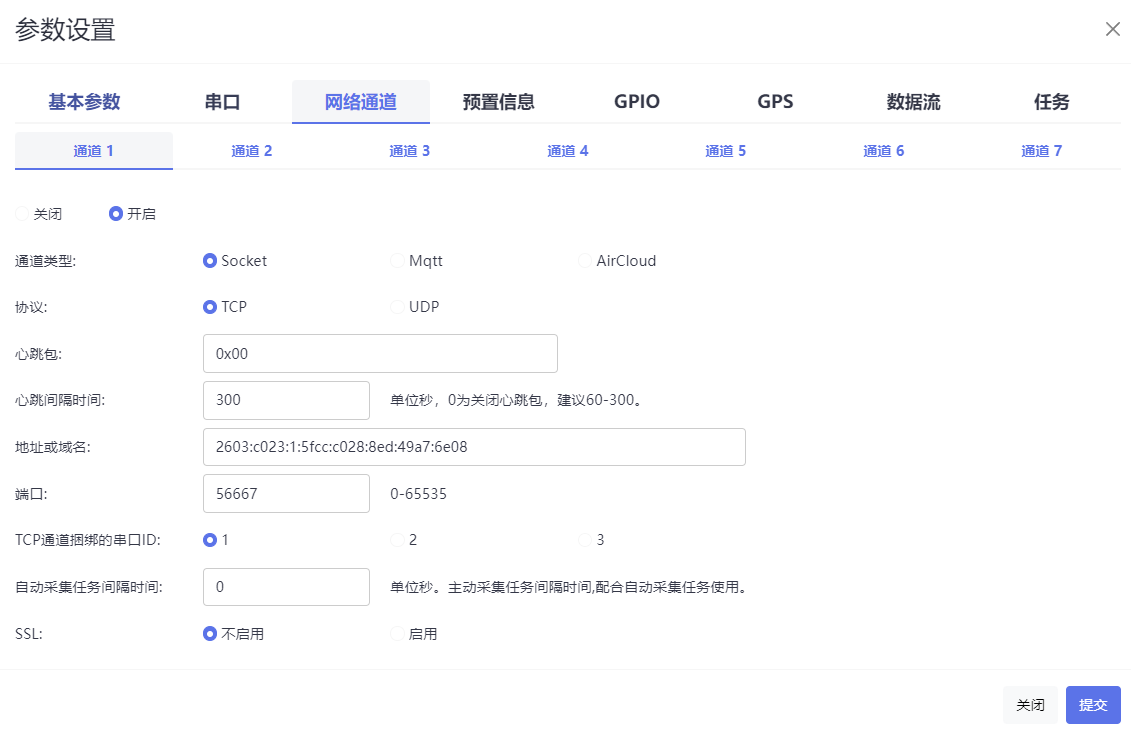

网络通道配置：

测试地址：https://netlab.luatos.org/

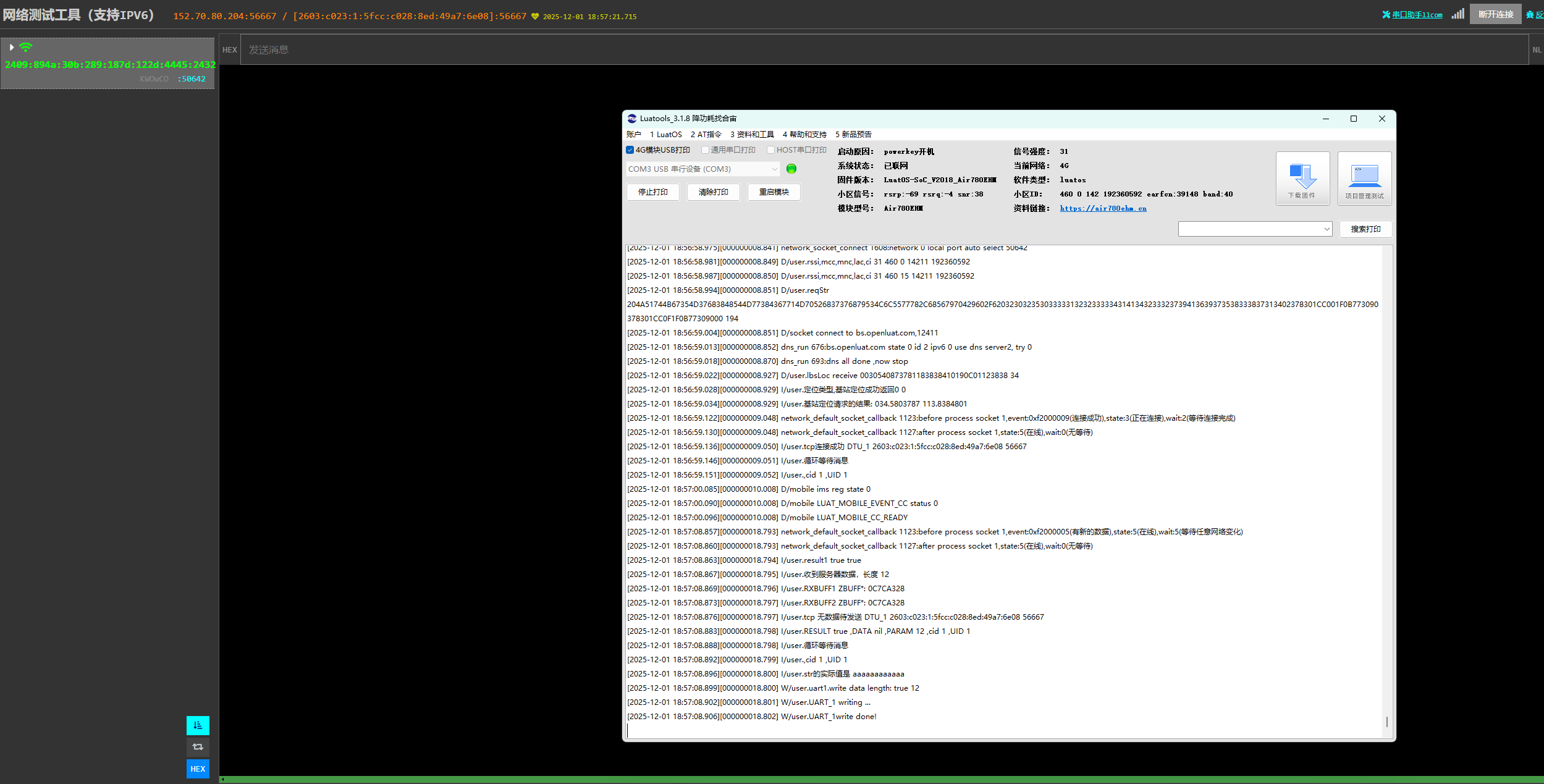

可以看到模块可以正常连接到 ipv6 的服务器，进行数据收发。

五、总结

本文演示如何在 Air780EHM 核心板上面，用 irtu 固件，展示基本参数的配置功能
