一、演示功能概述
本篇文档主要是讲解了使用 780EHV 搭配音频扩展小板 AirAUDIO_1000 使用 iRTU 固件进行播放音频，播放 TTS 等功能
二、准备硬件环境

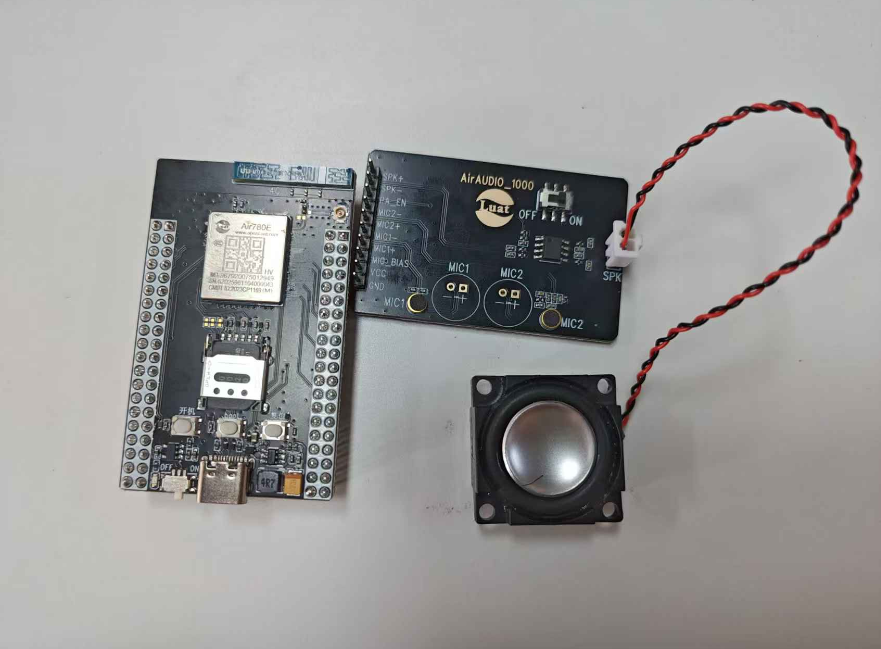

1、Air780EHV 核心板 +AirAUDIO_1000 音频配件板 + 喇叭：点击购买

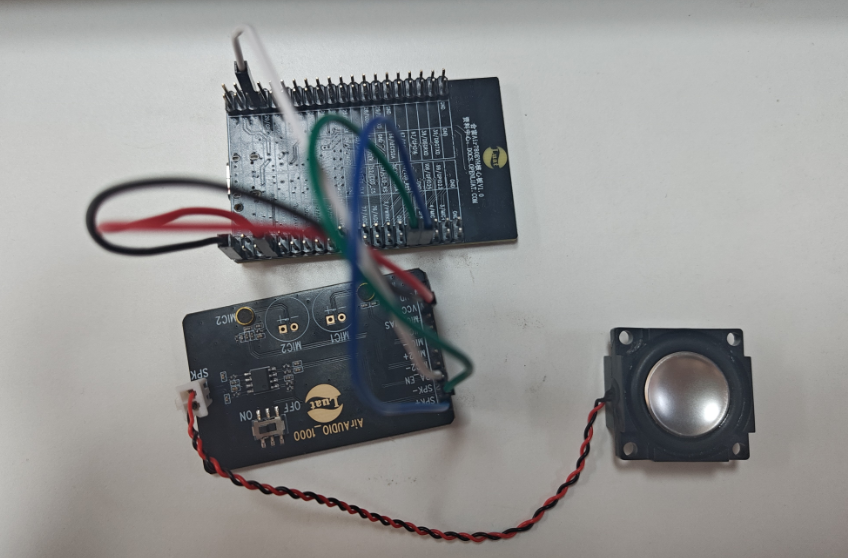

连接图：
注意：
如果搭配 AirAUDIO_1000 扩展板测试，需将 AirAUDIO_1000 扩展板中 PA 开关拨到 OFF，让软件控制 PA，避免 pop 音
Air780EHV 核心板和 AirAUDIO_1000 配件板的硬件接线方式为:
| Air780EHV核心板 | AirAUDIO_1000配件板 |
| 3/MIC+ | MIC+ |
| 4/MIC- | MIC- |
| 5/SPK+ | SPK+ |
| 6/SPK- | SPK- |
| 19/GPIO22 | PA_EN |
| VDD_EXT | VCC |
| GND | GND |
2、TYPE-C USB 数据线一根
- Air780EHV 核心板通过 TYPE-C USB 口供电；
- TYPE-C USB 数据线直接插到核心板的 TYPE-C USB 座子，另外一端连接电脑 USB 口；
三、准备软件环境
1.烧录工具：Luatools 工具
2.Air780EHV 烧录需要的 irtu 固件：固件版本
3.tcp 服务器测试地址：https://iot.luatos.com/#/page6/netlab。 详细使用说明参考：合宙 TCP/UDP web 测试工具使用说明
四、使用讲解
当前 780EHV 的音频功能主要是以服务器/串口发送命令然后模块接收到命令播放为主，如果是播放中文 TTS，需要是 UTF-8 编码格式的，其他格式播放会异常。
播放 TTS
指令功能
播放 TTS
指令格式
rrpc,ttsplay,data
指令解释
rrpc,ttsplay,：固定格式内容
data
含义：播放TTS内容；
数据类型：string；
取值范围：无限制；
是否必选：是；
注意事项：data的内容可以为中文,数字,英文，其中英文只能播放单个字母，没办法播放单词，播放中文的编码格式需要是UTF-8编码格式
示例：中文：rrpc,ttsplay,上海合宙 数字：rrpc,ttsplay,1234 英文字母：rrpc,ttsplay,abcd 中英混合：rrpc,ttsplay,上海合宙abc
返回值及解释
rrpc,ttsplay,data
rrpc,ttsplay,：固定格式内容
data
参数含义:播放结果
数据类型：string
取值范围：OK代表开始播放，ERROR代表播放异常
注意事项：该返回结果仅代表是否允许TTS播放，播放结束会有额外的指令返回
rrpc,playend,data1,data2
注意：该内容为播放完成之后返回的播放结果，不是接收到命令直接返回
rrpc,playend,：固定格式内容
data1
参数含义:播放结果
数据类型：string
取值范围：true 表示成功，false 表示失败
注意事项：该返回结果在模块播放完成之后返回
data2
参数含义:是否是用户停止
数据类型：string
取值范围：true 表示用户停止，false 表示不是用户停止
注意事项：该返回结果在模块播放完成之后返回
播放结果分为以下3种：
1）播放结束，播放成功：rrpc,playend,true,false
2）播放被中断指令打断：rrpc,playend,false,true
3）播放异常：rrpc,playend,false,false
示例
播放音频
指令功能
播放音频文件
指令格式
rrpc,fileplay,url,filename,isdelete
指令解释
rrpc,fileplay,：固定格式内容
url
含义：音频文件的url地址；
数据类型：string；
取值范围：该链接仅支持http和https链接，如需其他链接，可自行修改代码。
是否必选：否；
注意事项：音频文件的下载地址，如果播放本地音频文件，可以不选
示例：rrpc,fileplay,http://airtest.openluat.com:2900/download/1.mp3,1.mp3,0
filename
含义：音频文件的名字；
数据类型：string；
取值范围：文件名需要和下载url地址的文件名一致，如需播放本地文件，则需要文件存在，支持格式为wav,amr,mp3 格式音频
是否必选：是；
注意事项：暂无
示例代码：rrpc,fileplay,http://airtest.openluat.com:2900/download/1.mp3,1.mp3,0
isdelete
含义：播放完成是否删除；
数据类型：number；
取值范围：0/1；0代表播放完成之后不删除文件，1代表播放完成之后删除文件
是否必选：是；
注意事项：暂无
示例代码：rrpc,fileplay,http://airtest.openluat.com:2900/download/1.mp3,1.mp3,0
返回值及解释
rrpc,fileplay,data
rrpc,fileplay,：固定格式内容
data
参数含义：模块接收内容是否正确
数据类型：string
取值范围：OK代表播放接收内容正确，ERROR代表接收内容异常
注意事项：在播放本地文件，不进行http下载的时候，该返回值只用于判断文件是否存在，如果文件不存在会返回ERROR,如果文件存在则开始播放返回OK；如果存在url，进行http下载，该返回值OK仅代表接收到了指令
rrpc,playend,data1,data2
注意：该内容为播放完成之后返回的播放结果，不是接收到命令直接返回
rrpc,playend,：固定格式内容
data1
参数含义:播放结果
数据类型：string
取值范围：true 表示成功，false 表示失败
注意事项：该返回结果在模块播放完成之后返回
data2
参数含义:是否是用户停止
数据类型：string
取值范围：true 表示用户停止，false 表示不是用户停止
注意事项：该返回结果在模块播放完成之后返回
播放结果分为以下3种：
1）播放结束，播放成功：rrpc,playend,true,false
2）播放被中断指令打断：rrpc,playend,false,true
3）播放异常：rrpc,playend,false,false
示例
设置音量
指令功能
设置播放音量
指令格式
rrpc,setvol,data
指令解释
rrpc,setvol,：固定格式内容
data
含义：音量大小；
数据类型：number；
取值范围：0-100；
是否必选：是；
注意事项：默认值65，取值范围为0-100，设置完成后下次开机会沿用上次的音量设置结果
示例：rrpc,setvol,50
返回值及解释
rrpc,setvol,data
rrpc,setvol,：固定格式内容
data
参数含义：设置是否成功
数据类型：string
取值范围：OK代表设置成功，ERROR代表设置失败
注意事项：暂无

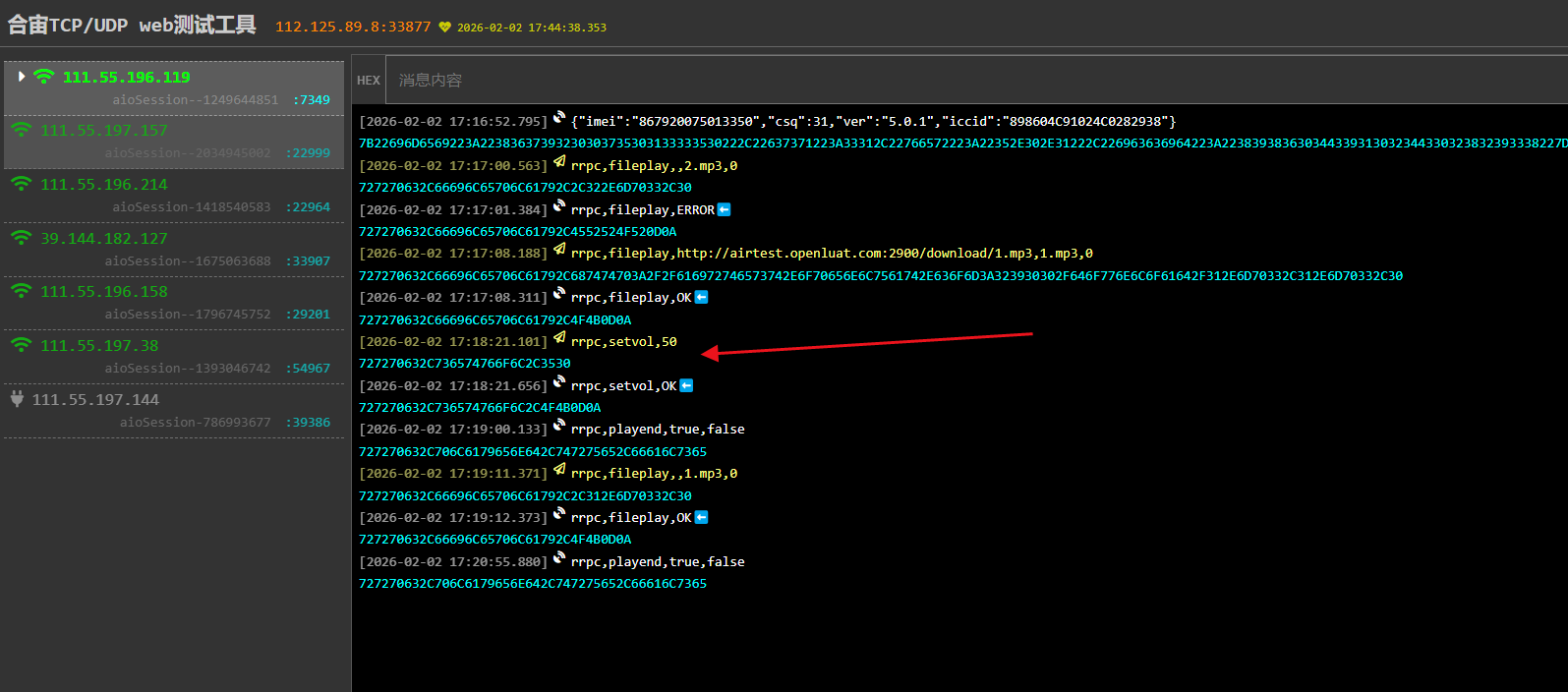

示例
获取音量大小
指令功能
获取音量大小
指令格式
rrpc,getvol
指令解释
rrpc,getvol：固定格式内容
返回值及解释
rrpc,getvol,data
rrpc,getvol,：固定格式内容
data
参数含义：音量大小
数据类型：number
取值范围：0-100
注意事项：如果没有设置过音量大小，默认值是65

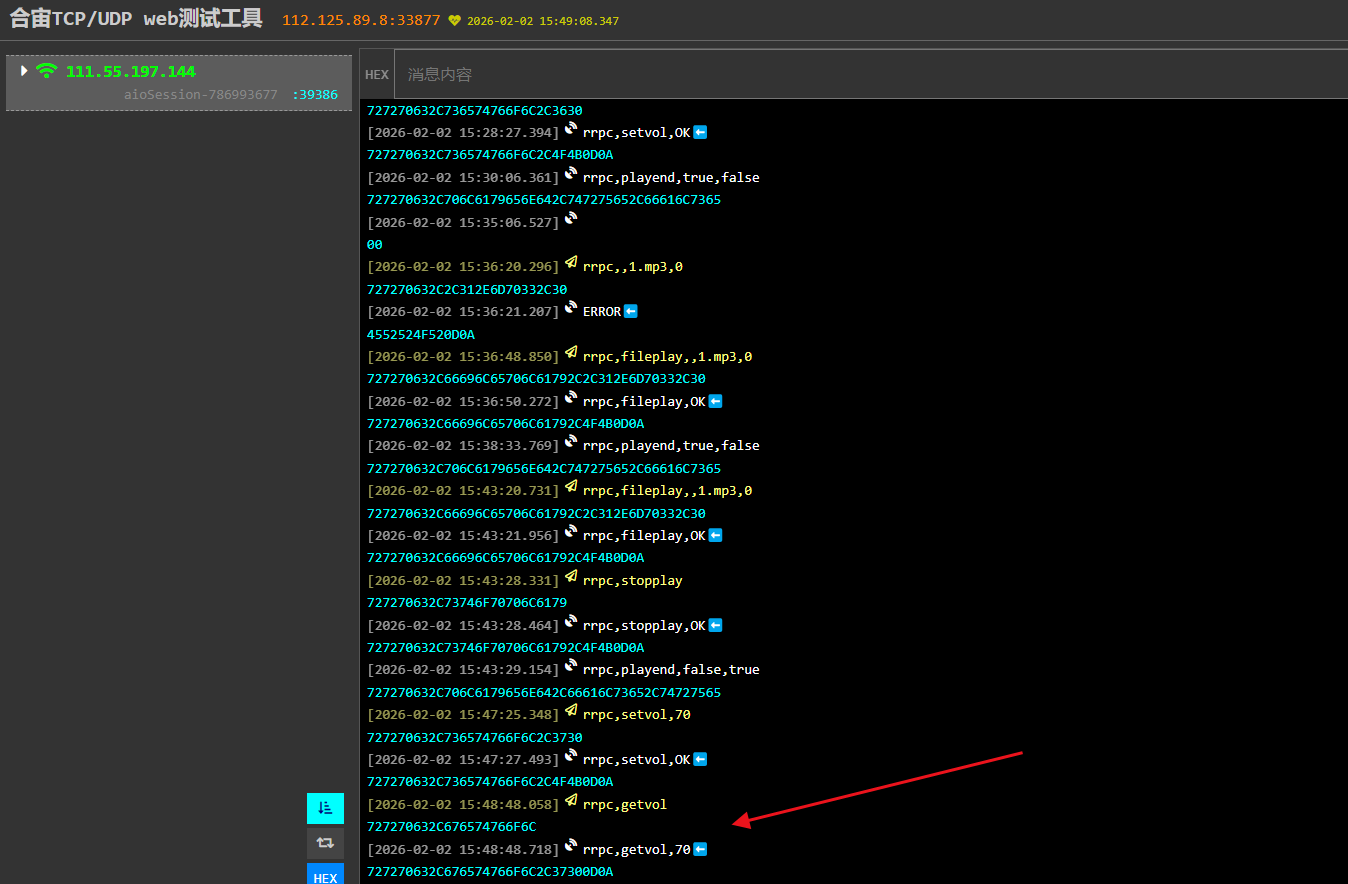

示例
停止播放
指令功能
停止播放音频或者 tts
指令格式
rrpc,stopplay
指令解释
rrpc,stopplay：固定格式内容
返回值及解释
rrpc,stopplay,data
rrpc,stopplay,：固定格式内容
data
参数含义：停止播放结果
数据类型：string
取值范围：OK代表停止播放成功，ERROR代表停止播放异常
注意事项：停止播放之后，会收到rrpc,playend消息，rrpc,playend的第二个值会是true，证明是用户手动停止播放，例如：rrpc,playend,false,true
示例
五、使用示例

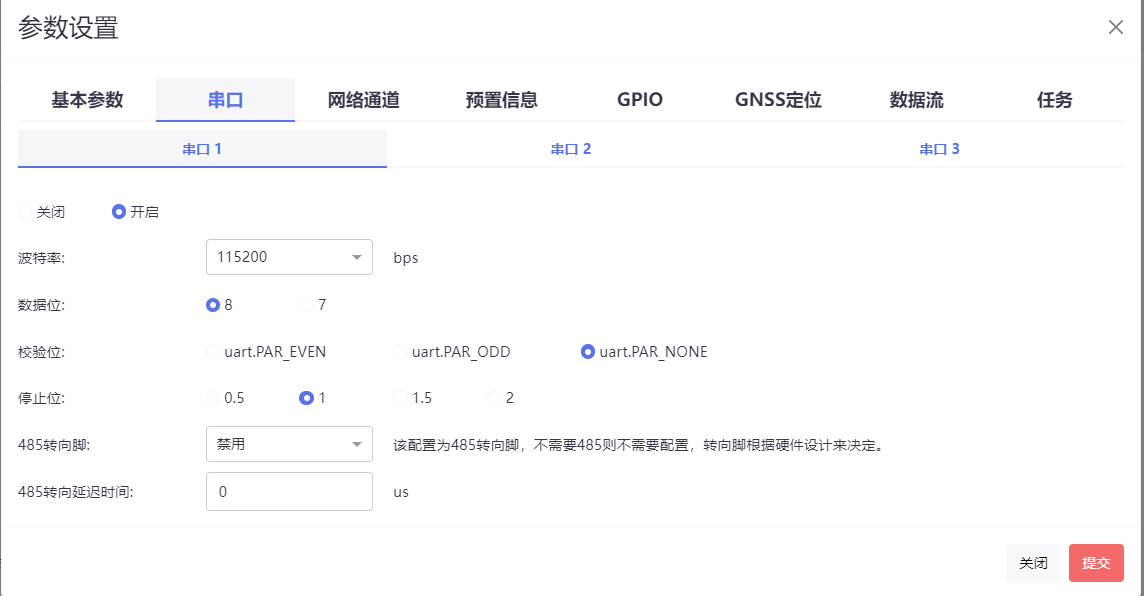

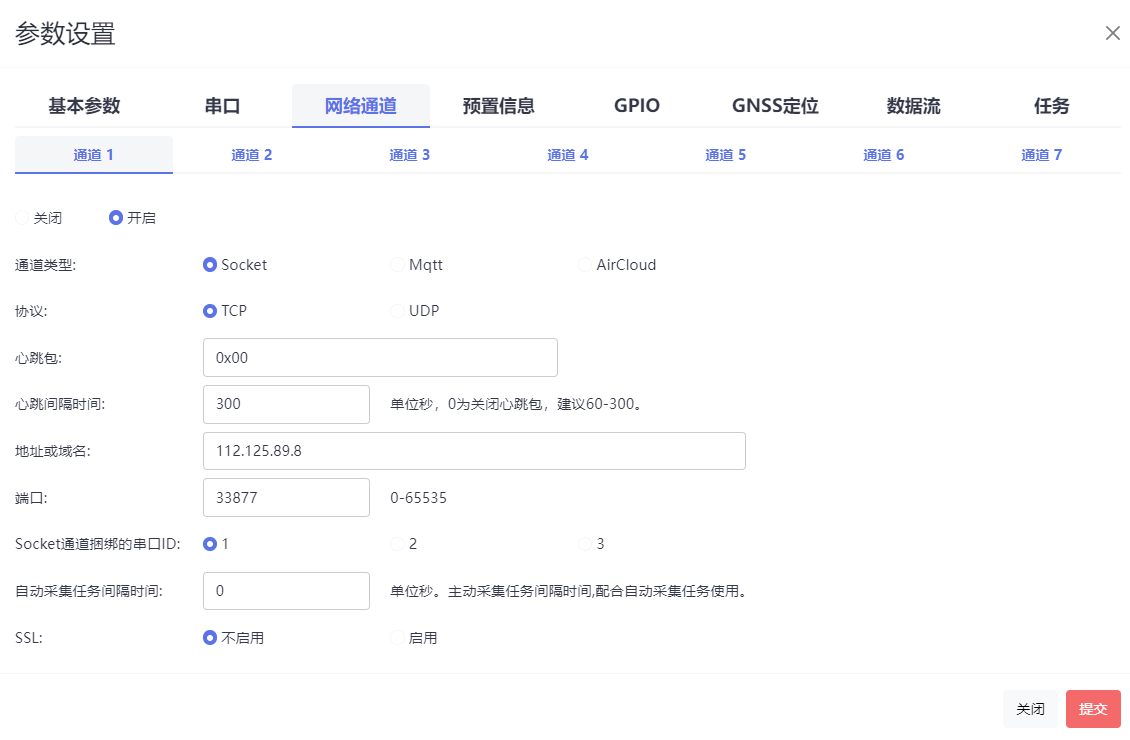

5.1 配置页面设置
使用的是串口 1，波特率为 115200，本次测试使用的为 TCP 服务器下发指令。

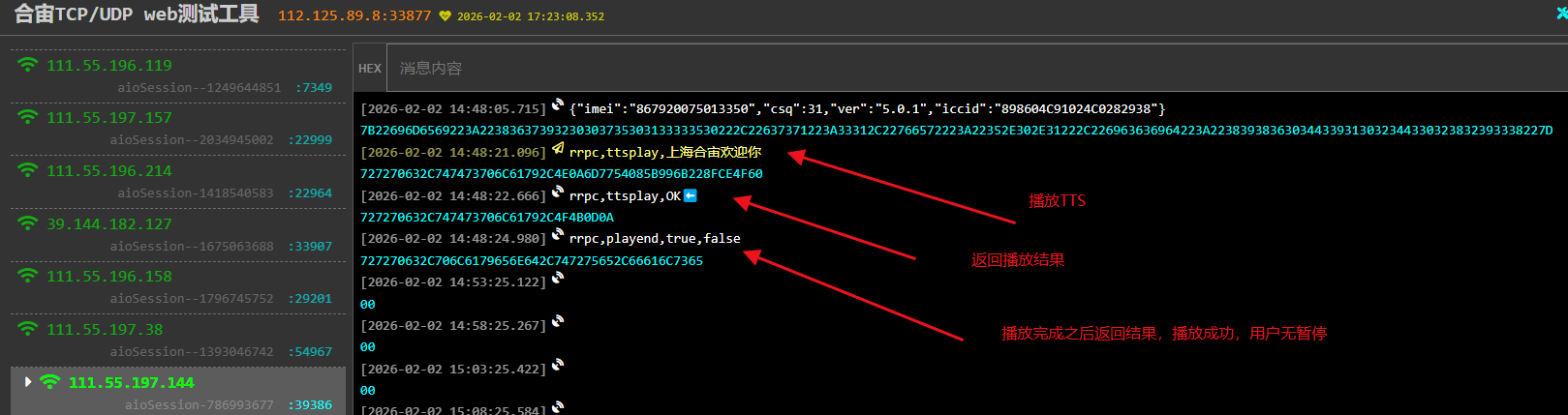

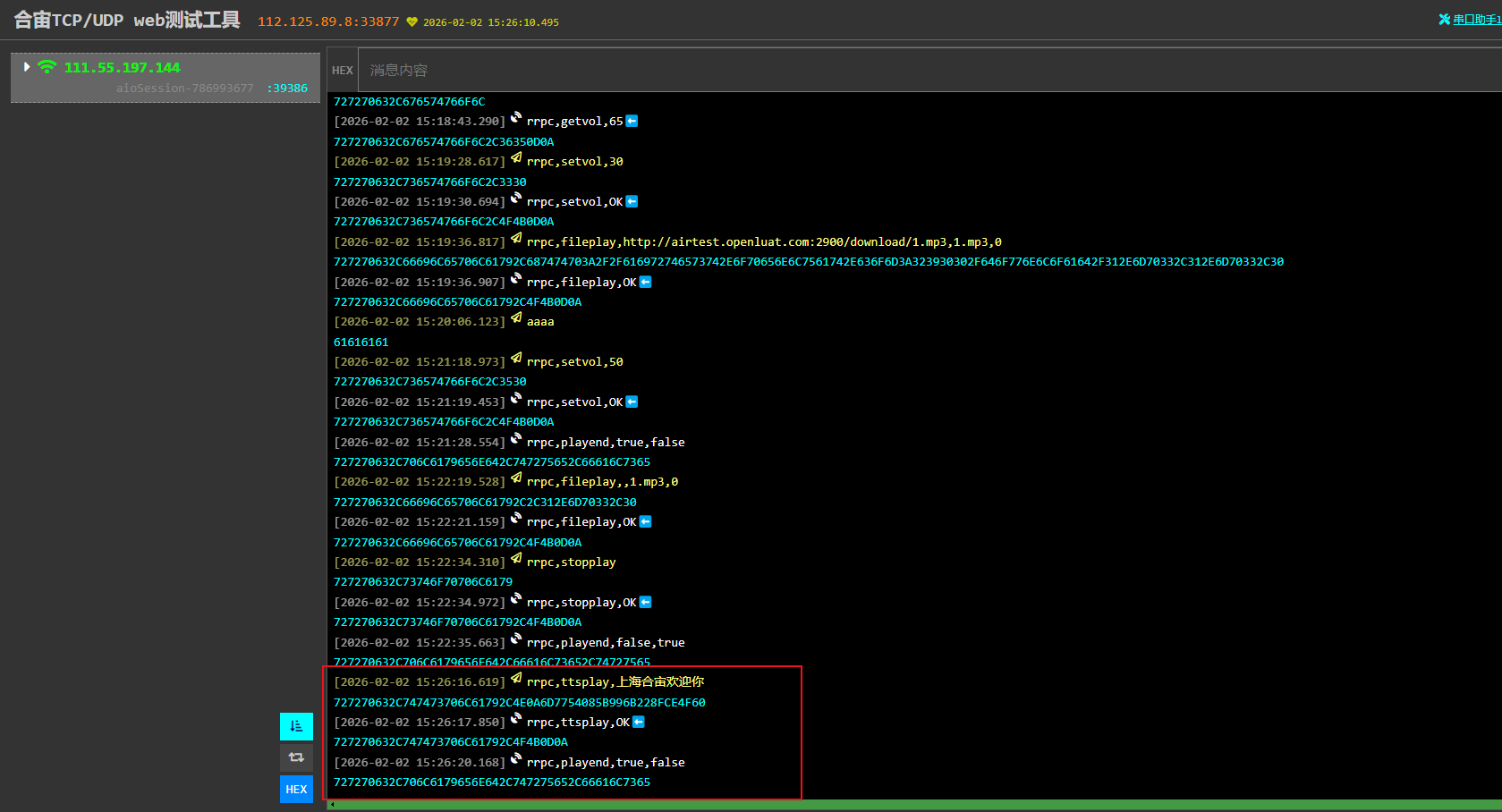

5.2 发送指令开始播放 TTS
发送指令的内容为 rrpc,ttsplay,上海合宙欢迎你，模块接收到并返回 rrpc,ttsplay,OK，播放结束之后模块返回 TTS 播放结果，rrpc,playend,true,false，表示播放结束，播放成功

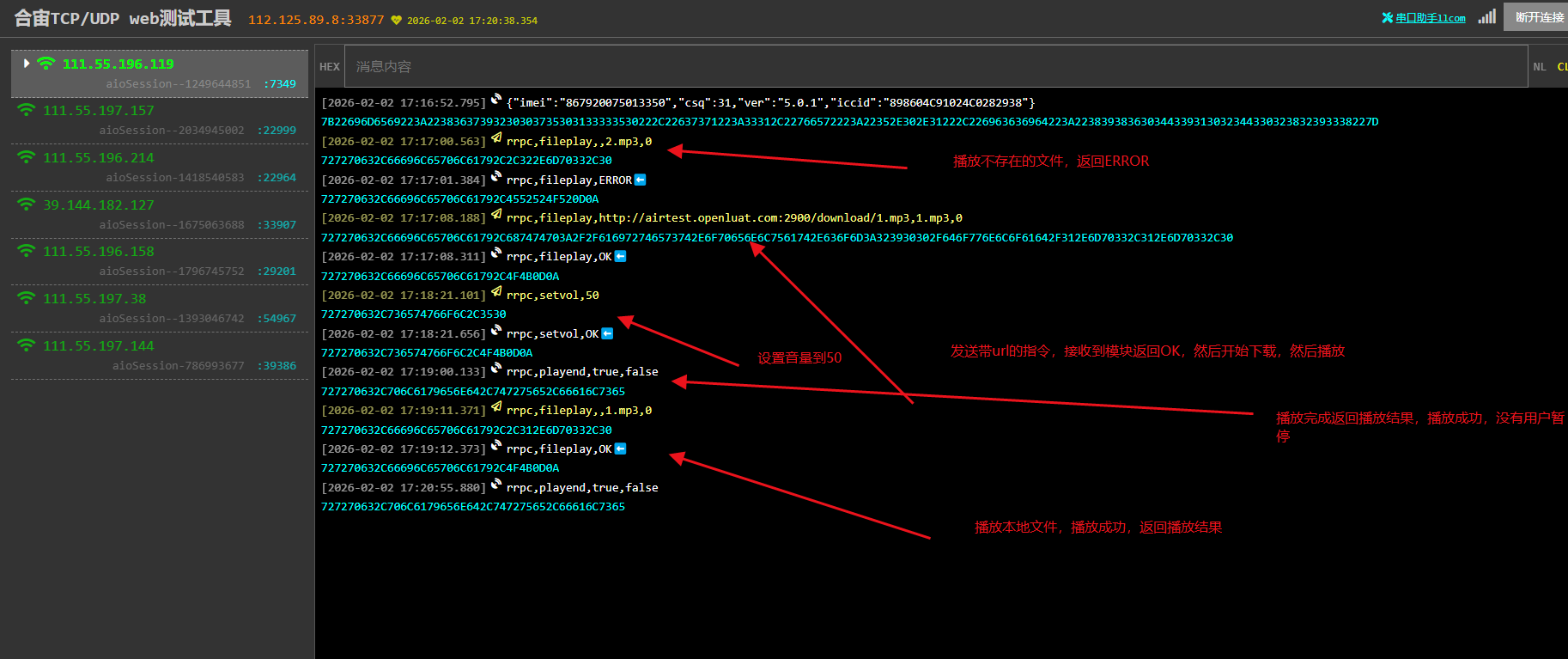

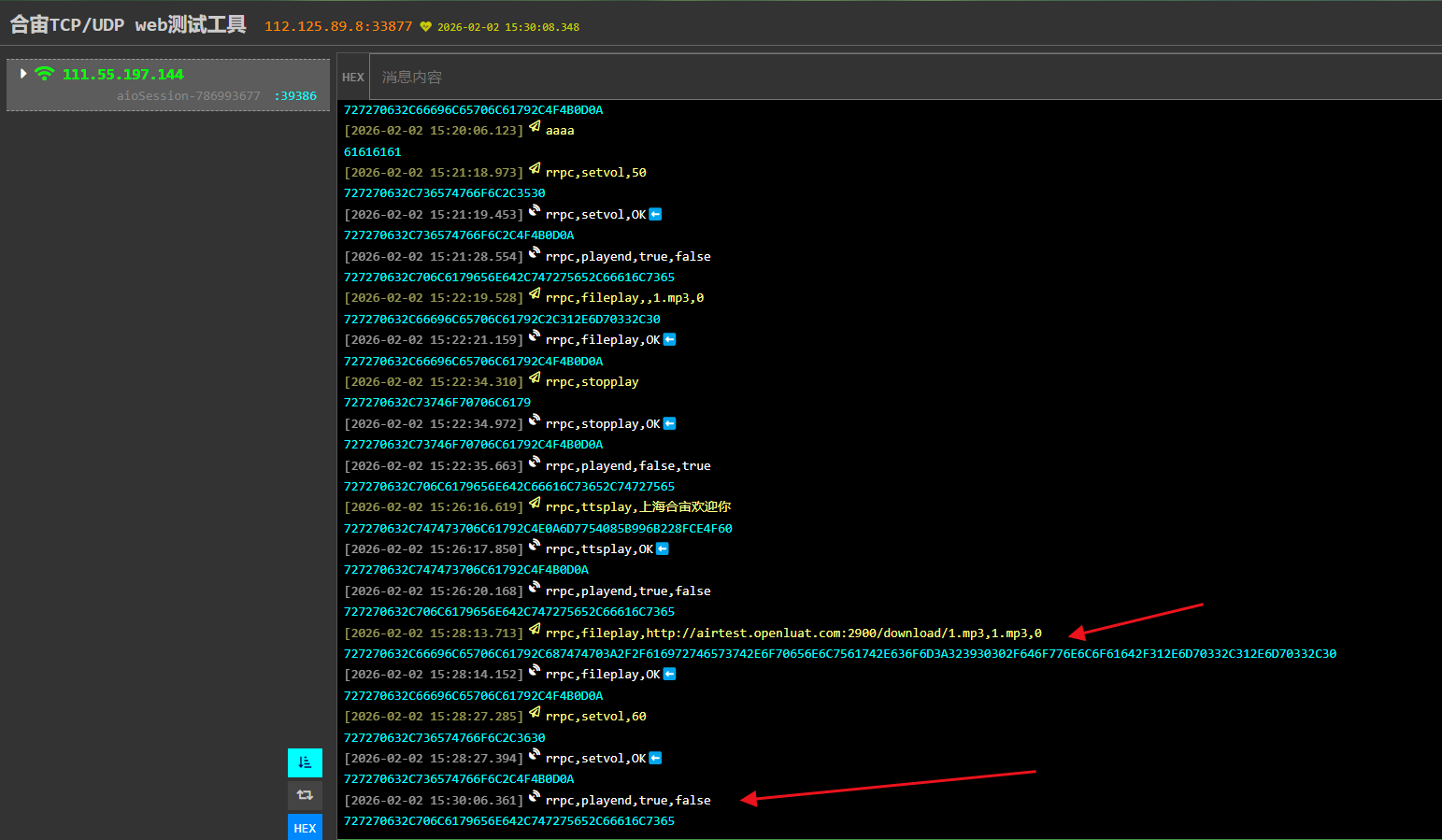

5.3 发送音频播放指令-带 url 的指令
发送指令内容为：rrpc,fileplay,http://airtest.openluat.com/download/1.mp3,1.mp3,0 模块接收到开始先进行 http 下载，然后开始播放，播放结束之后返回播放结果 rrpc,playend,true,false，表示播放结束，播放成功，本次播放选择不删除音频文件。
是否删除取决于是否要继续使用，模块内部文件系统空间有限，当前使用的是 1 号固件，文件区大概为 768kB，一般音频文件大小在几十 kB-100kB 左右。建议常用的可以保存，不常用的可以播放完就删除。

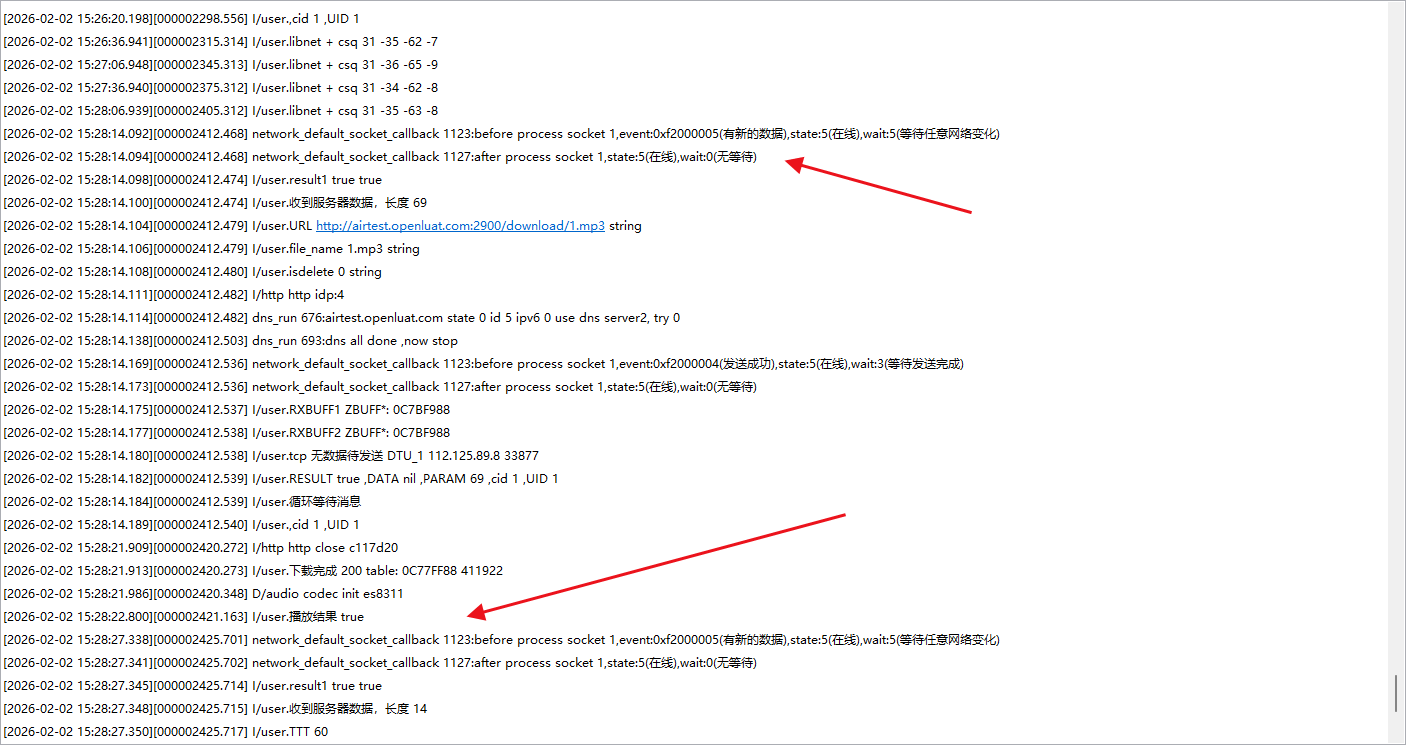

从日志中分析，模块在 15:28:14 接收到数据，开始进行 HTTP 下载，本次下载的文件大小为 400kB，从接收到进行 http 到下载结束用时为 7 秒，400kB 的音频文件播放时长大概为 1 分 30 秒，已经算是比较大的音频，下载时间也会相对长一些。

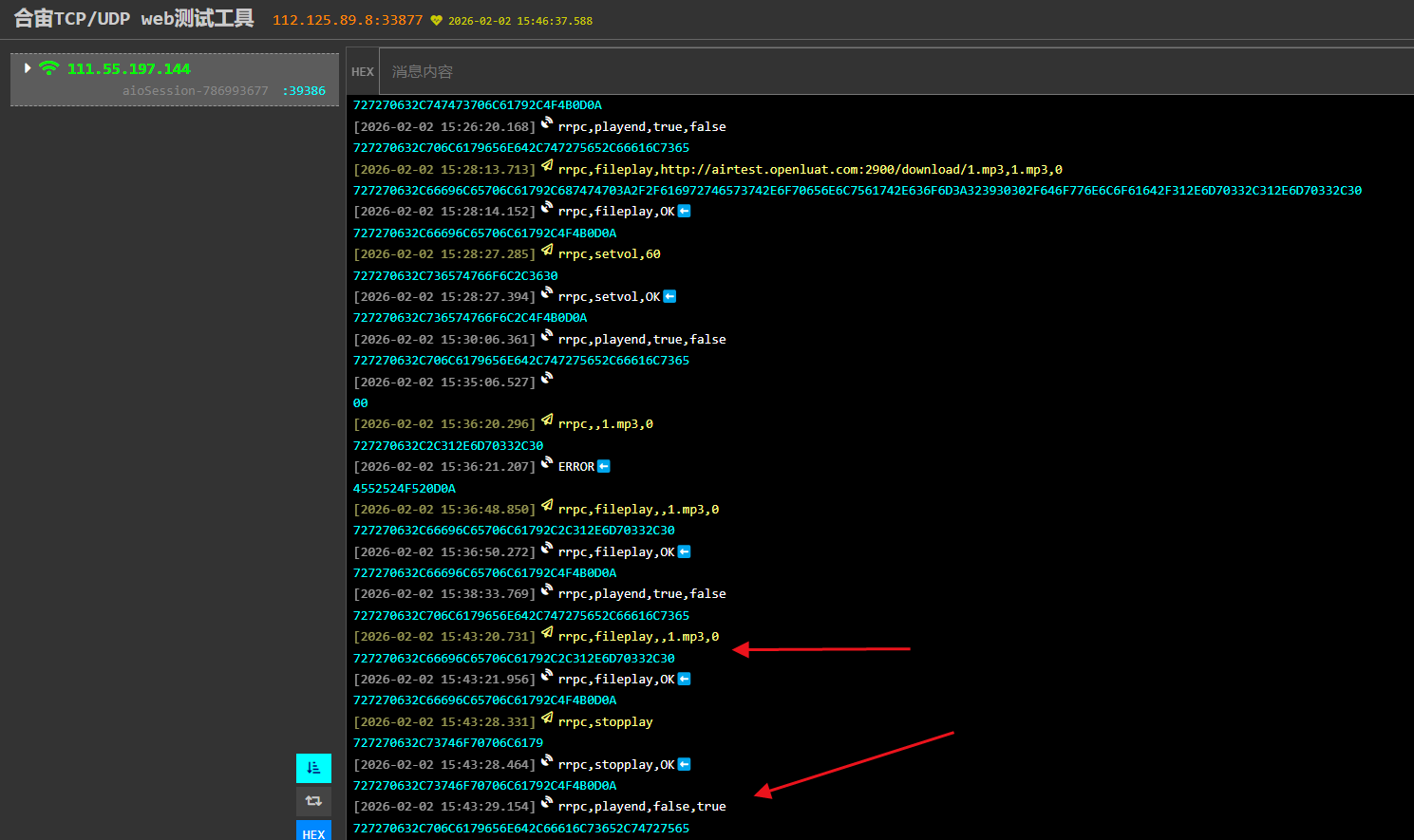

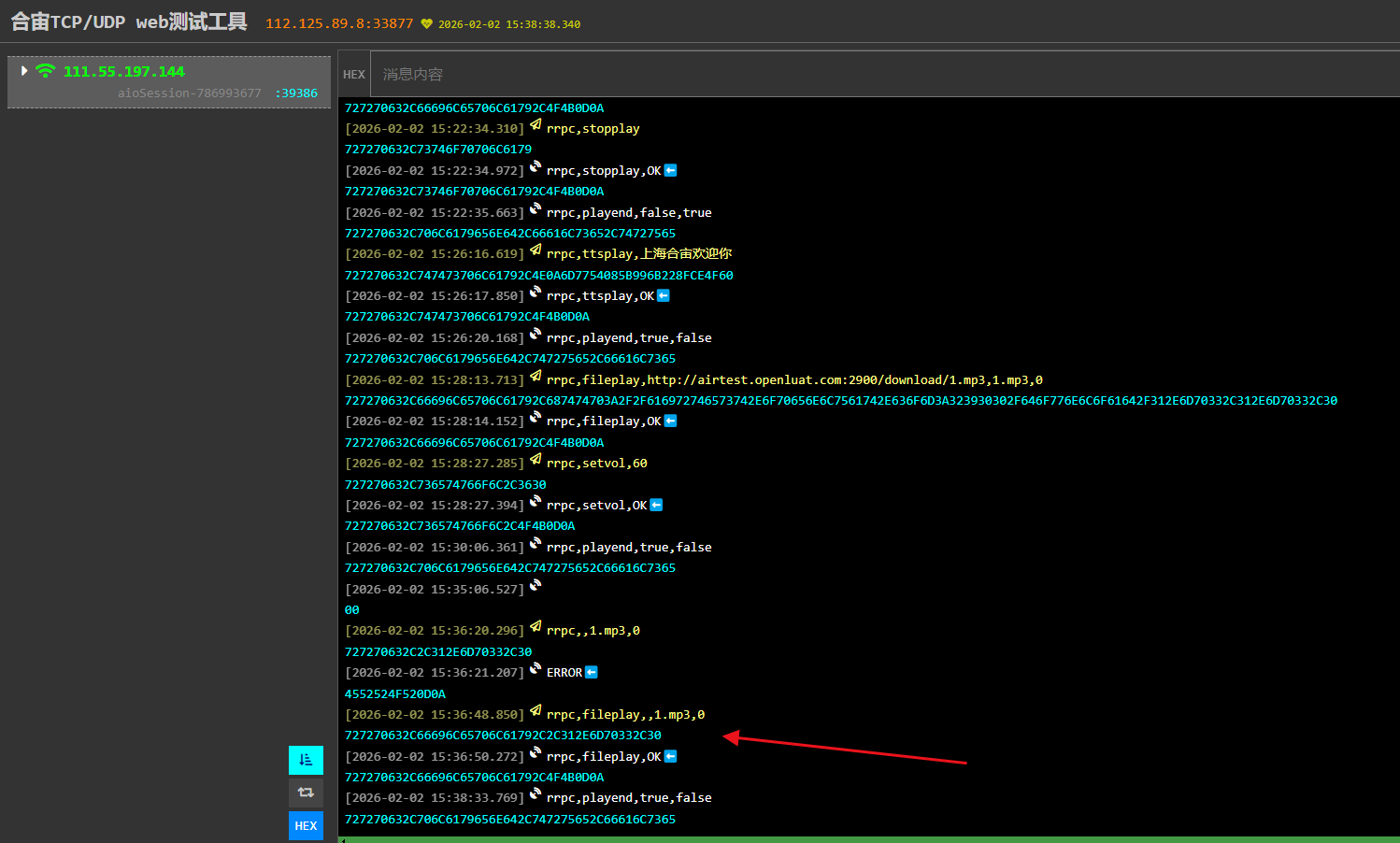

5.4 发送音频播放指令-播放本地文件
发送指令内容为：rrpc,fileplay,,1.mp3,0 模块接收到指令开始播放，播放结束之后返回播放结果 rrpc,playend,true,false，表示播放结束，播放成功，本次播放选择不删除音频文件。

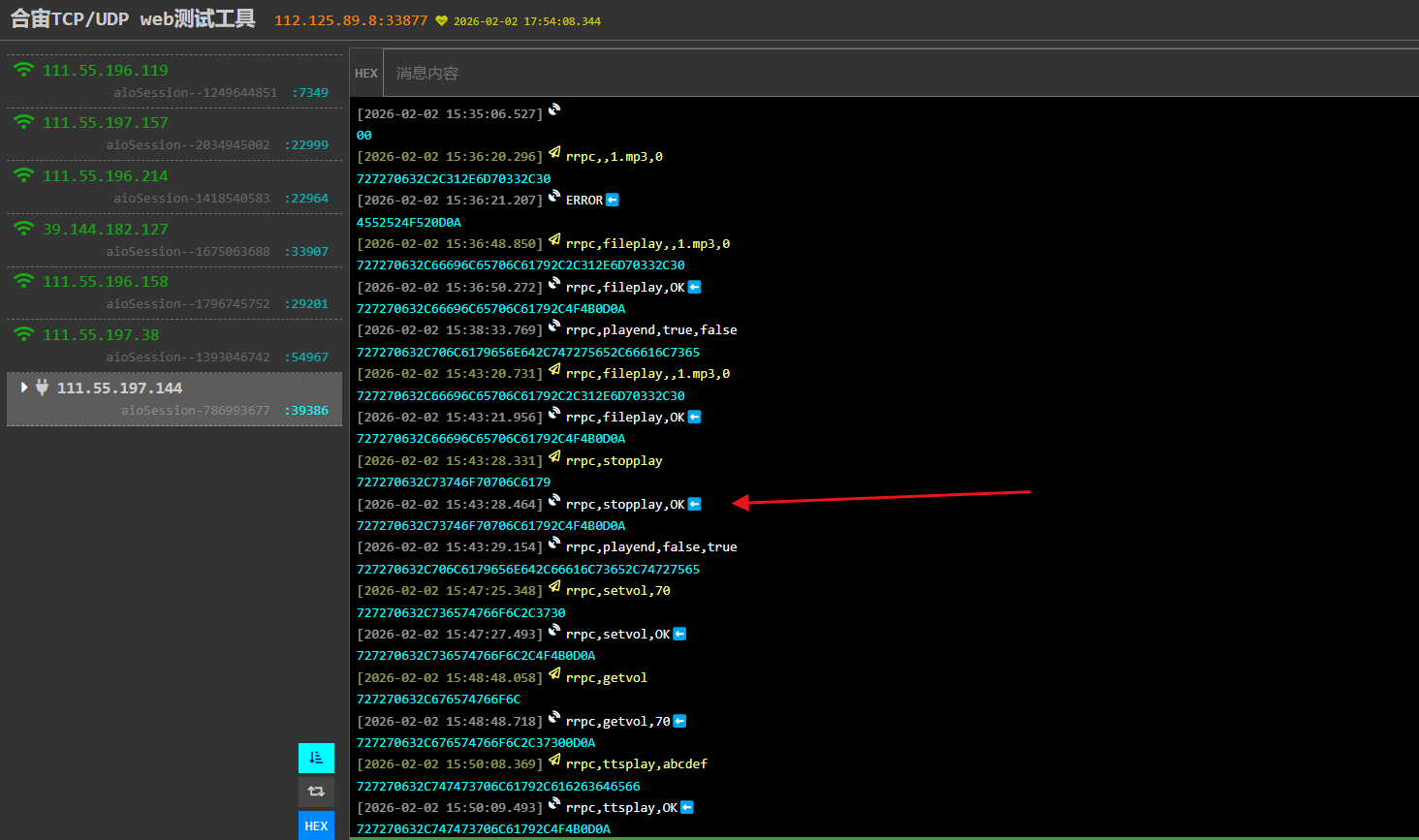

5.5 停止播放
发送指令的内容为 rrpc,stopplay，模块接收到并返回 rrpc,stopplay,OK，然后返回音频/tts 的播放结果，rrpc,playend,false,true，表示播放被中断指令打断

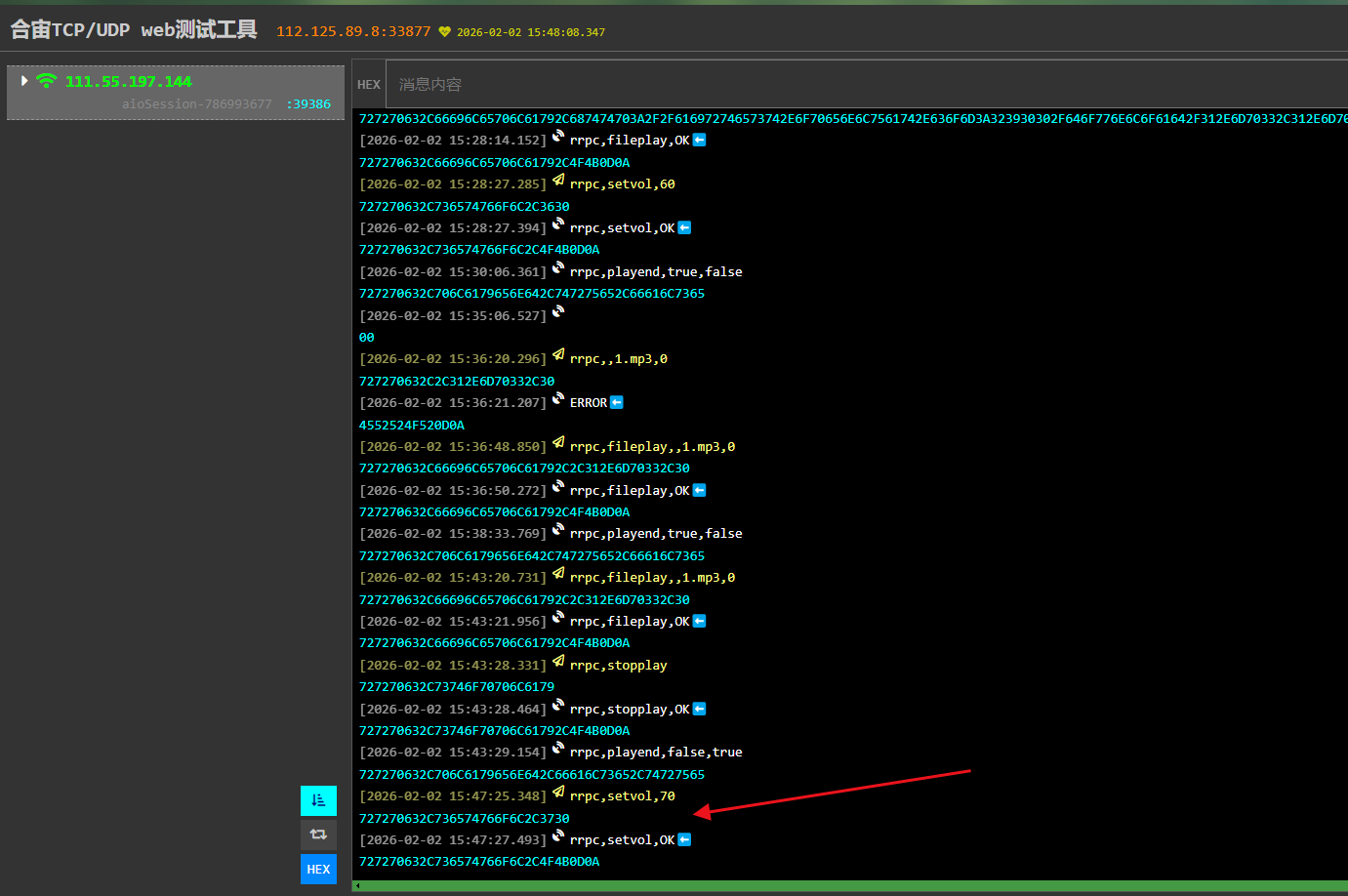

5.6 设置音量
发送指令的内容为 rrpc,setvol,70 模块接收到并返回 rrpc,setvol,OK，更改音量，该操作在播放音频中也可以使用，重启之后，依旧保存设置的音量

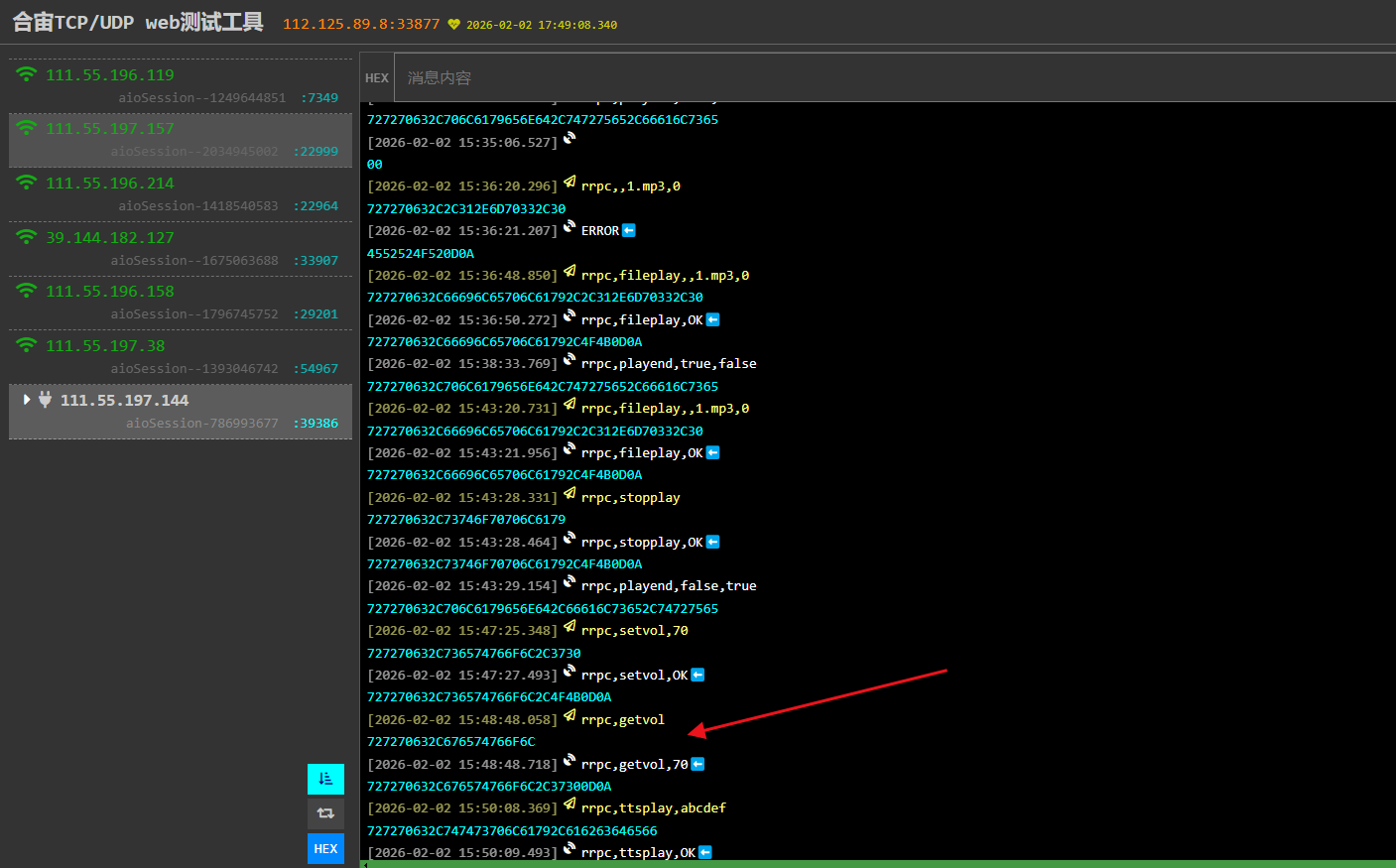

5.7 查询音量
发送指令的内容为 rrpc,getvol 模块接收到并返回 rrpc,getvol,70，70 为上面设置音量设置的，不设置音量的话，音量大小为 65。
六、总结
本文演示如何在 Air780EHV 核心板上面，用 irtu 固件，展示了音频播放的功能
