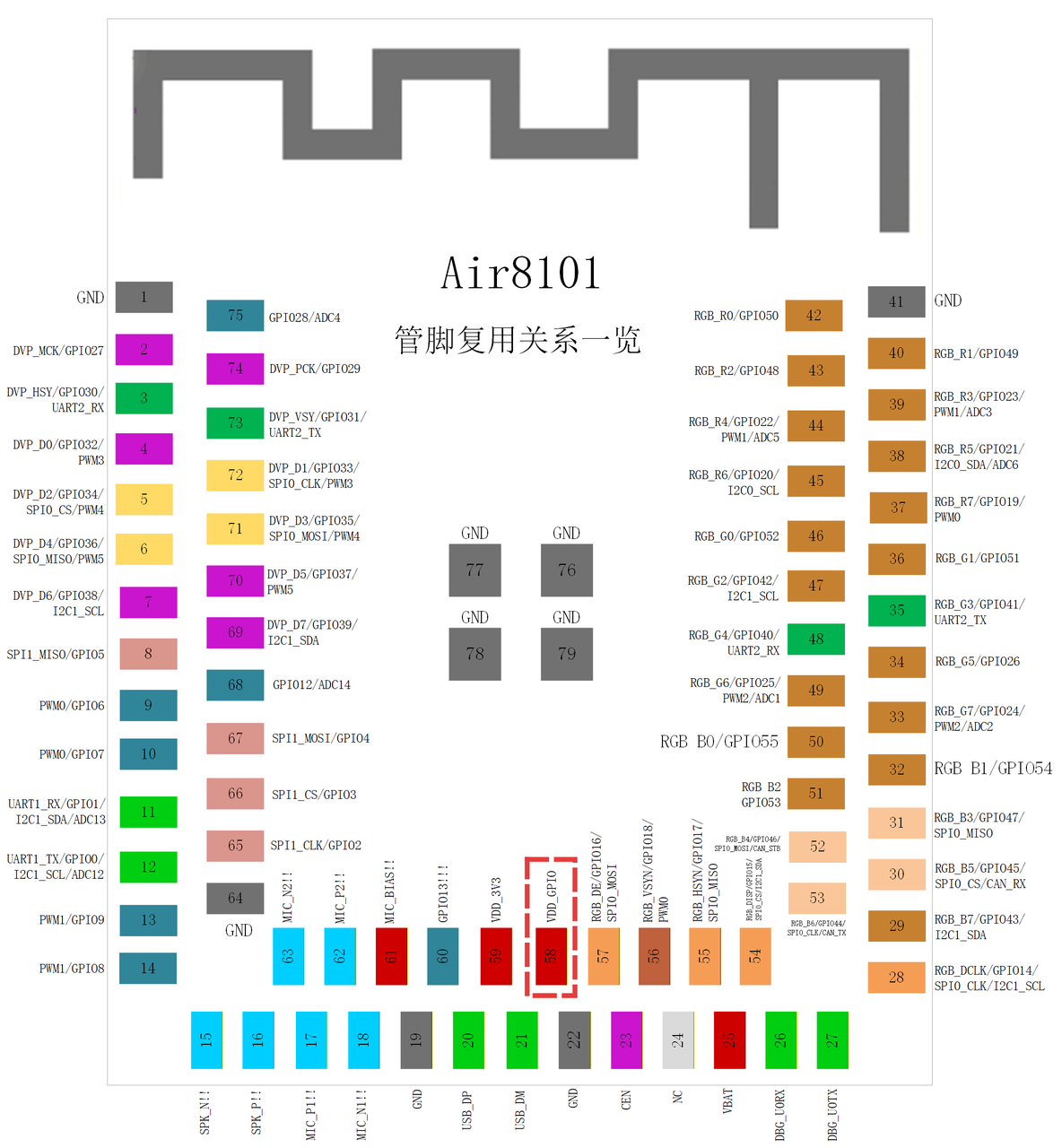

IO上拉电平，VDD_GPIO

1、VDD_GPIO，有时也写作VDDGPIO，为Air8101所有GPIO供电，Air8101所有GPIO的电平，包括GPIO复用的UART/SPI/I2C/DVP/RGB等IO，取决于VDD_GPIO的电平；

2、VDD_GPIO的电压与VBAT供电电压息息相关，这一点在VBAT章节也已经介绍；

VBAT范围[3.0V,3.5V]时，GPIO电源域VDD_GPIO=VBAT-0.2V，也就是落在[2.8V,3.3V]，相应GPIO高电平范围也是[2.8V,3.3V]；

VBAT范围[3.5V,4.35V]时，GPIO电源域VDD_GPIO固定为3.3V，相应GPIO高电平固定为3.3V；

3、如VBAT章节特别提醒，Air8101虽然建议的VBAT工作范围是[3.0V,4.35V]，但其实际可以工作的VBAT电压范围为[2.5V,4.35V]，但是，请特别注意如下提示：

当VBAT范围在[2.5V,3.0V]时，GPIO电源域VDD_GPIO=VBAT-0.2V，也就是落在[2.3V,2.8V]，相应GPIO高电平范围也是[2.3V,2.8V]，这在某种情况下可能会引发与之对接MCU的电平不匹配，进而导致通信异常；

比如，Air8101的VBAT供电2.5V，IO电平则为2.3V，假设与之通信的MCU的IO电平为3.3V；

那么，二者相互通信时高电平通常要求要大于3.3V*0.7=2.31V，而此时Air8101的IO电平2.3V已经非常临界，极易造成通信异常；

4、VDD_GPIO对内用于Air8101所有GPIO的供电，GPIO的驱动能力限制如下：

单个GPIO的驱动能力，默认配置5mA；软件可以配置，最小5mA，最大20mA；

所有GPIO的驱动能力总和不能超过100mA；

VDD_GPIO对外只能作为IO的上拉电平使用，不能用于任何外设的供电电源使用；
