07 GPIO
作者：李源龙 | 最后修改：2025-12-17
一、演示功能概述
本篇文档主要是讲解了 iRTU 的参数设置的 GPIO
二、准备硬件环境

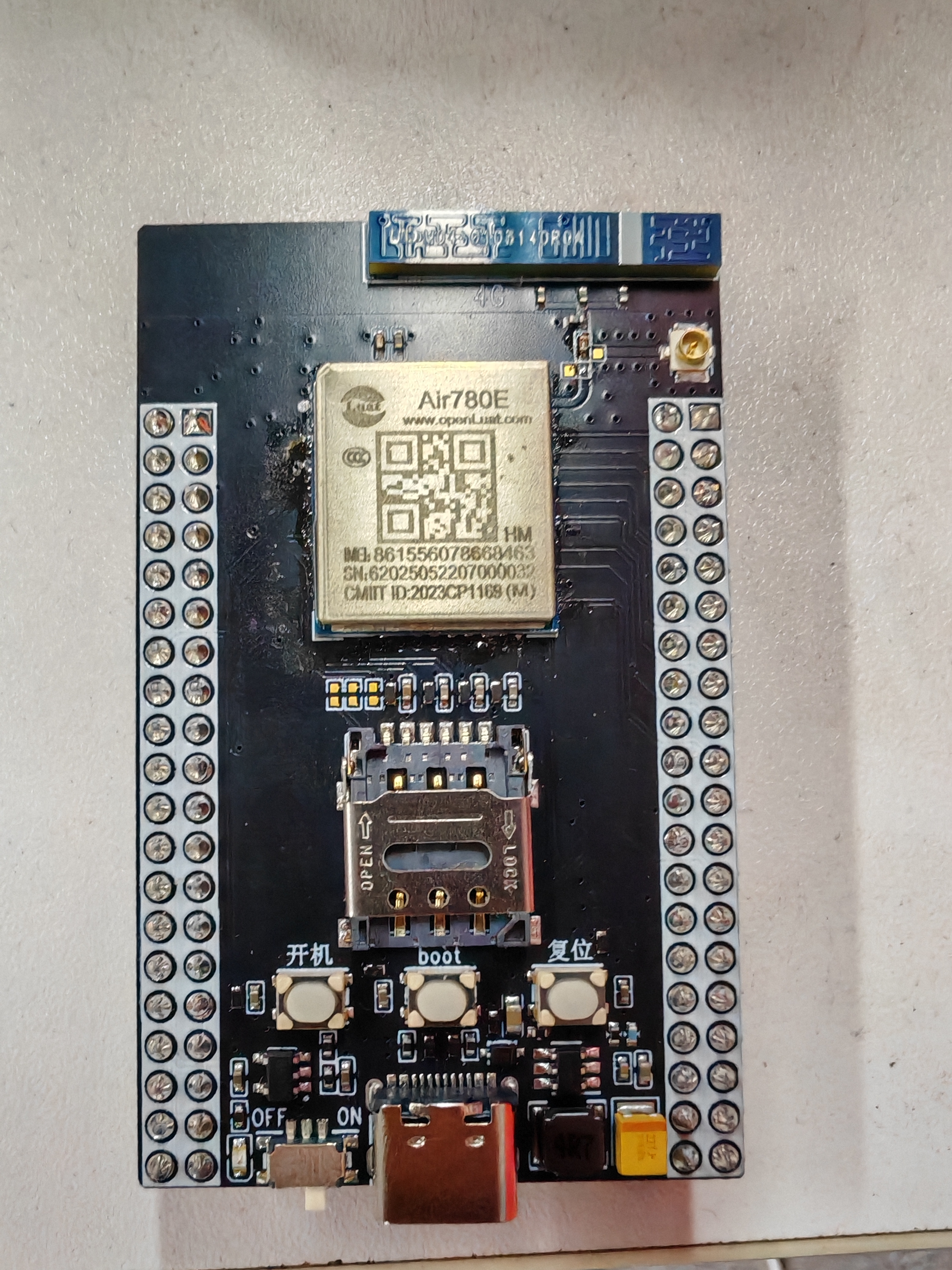

准备一块 Air780EHM 核心板：点击购买
三、准备软件环境
1.烧录工具：Luatools 工具
2.Air780EHM 烧录需要的 irtu 固件：固件版本
四、功能选项讲解
4.1 GPIO 的开启和关闭
1.功能解释：关闭：不开启网络通道配置，无法进行服务器连接。开启：开启服务器通道配置

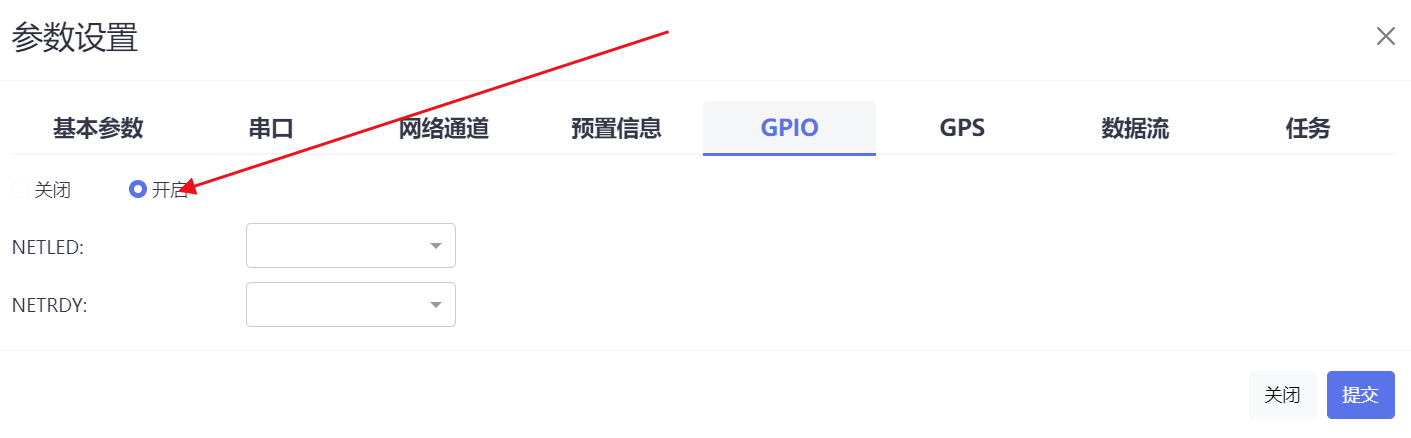

2.举例：
4.2 NETLED
1.功能解释：如果没连上网为快闪频次为 100ms 高电平亮，100ms 低电平灭，连上服务器为高电平亮 200ms，低电平灭 1800ms，没连上服务器为：高电平亮 500ms，低电平灭 500ms，默认 GPIO 为 GPIO26，如果需要配置可以自行根据 GPIO 表设置 GPIO

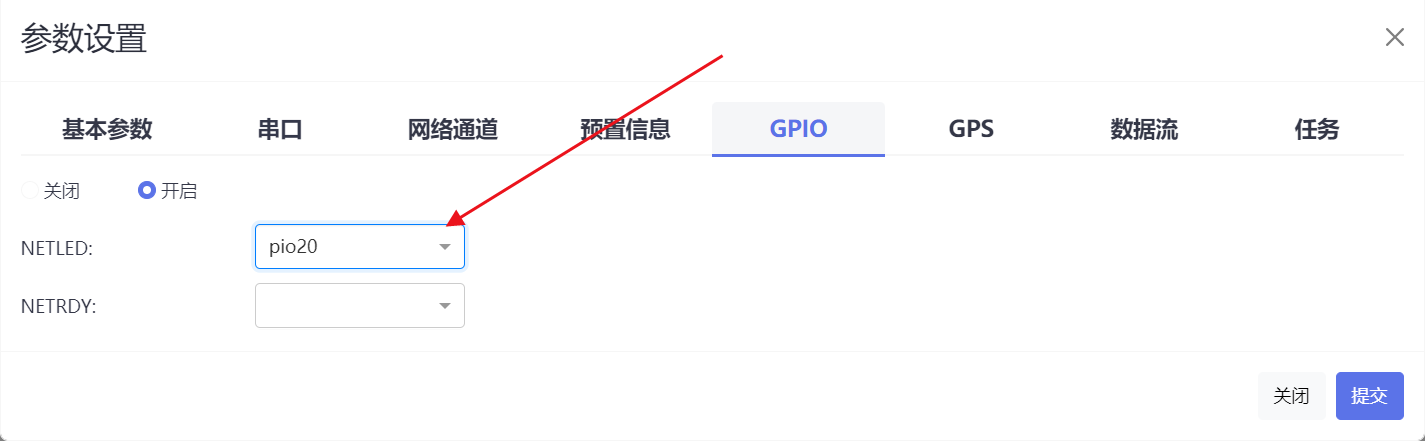

2.举例：
4.3 NETRDY
1.功能解释：如果连上服务器为高电平亮，没连上服务器为低电平灭，默认 GPIO 为 GPIO27，如果需要配置可以自行根据 GPIO 表设置 GPIO

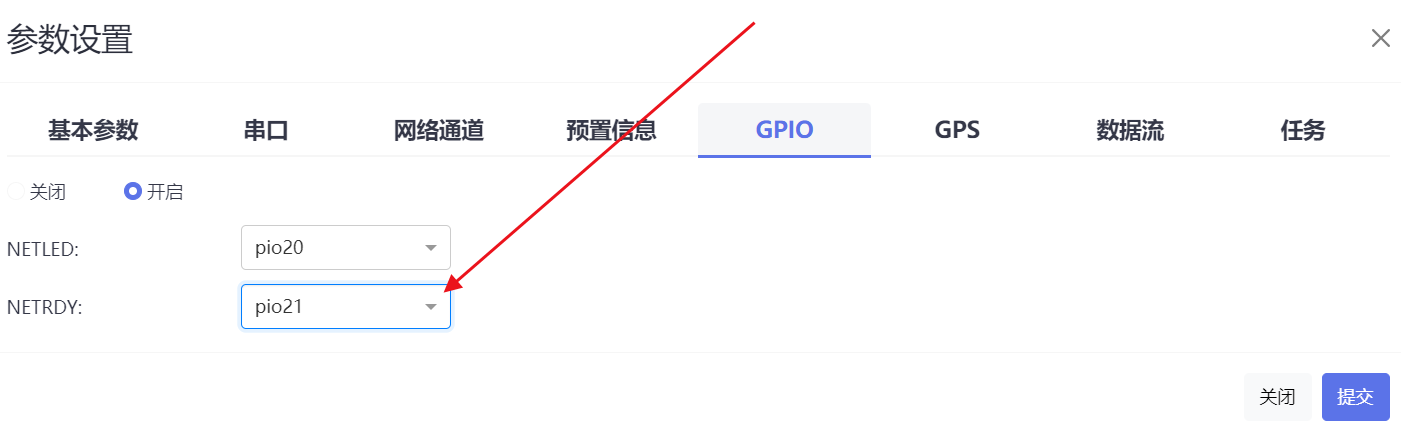

2.举例：
五、总结
本文演示如何在 Air780EHM 核心板上面，用 irtu 固件，展示 GPIO 的配置
