合宙标准配件 AirMICROSD_1010 使用说明

作者：王棚嶙　|　最后修改：2026-03-04

1.1 简要说明

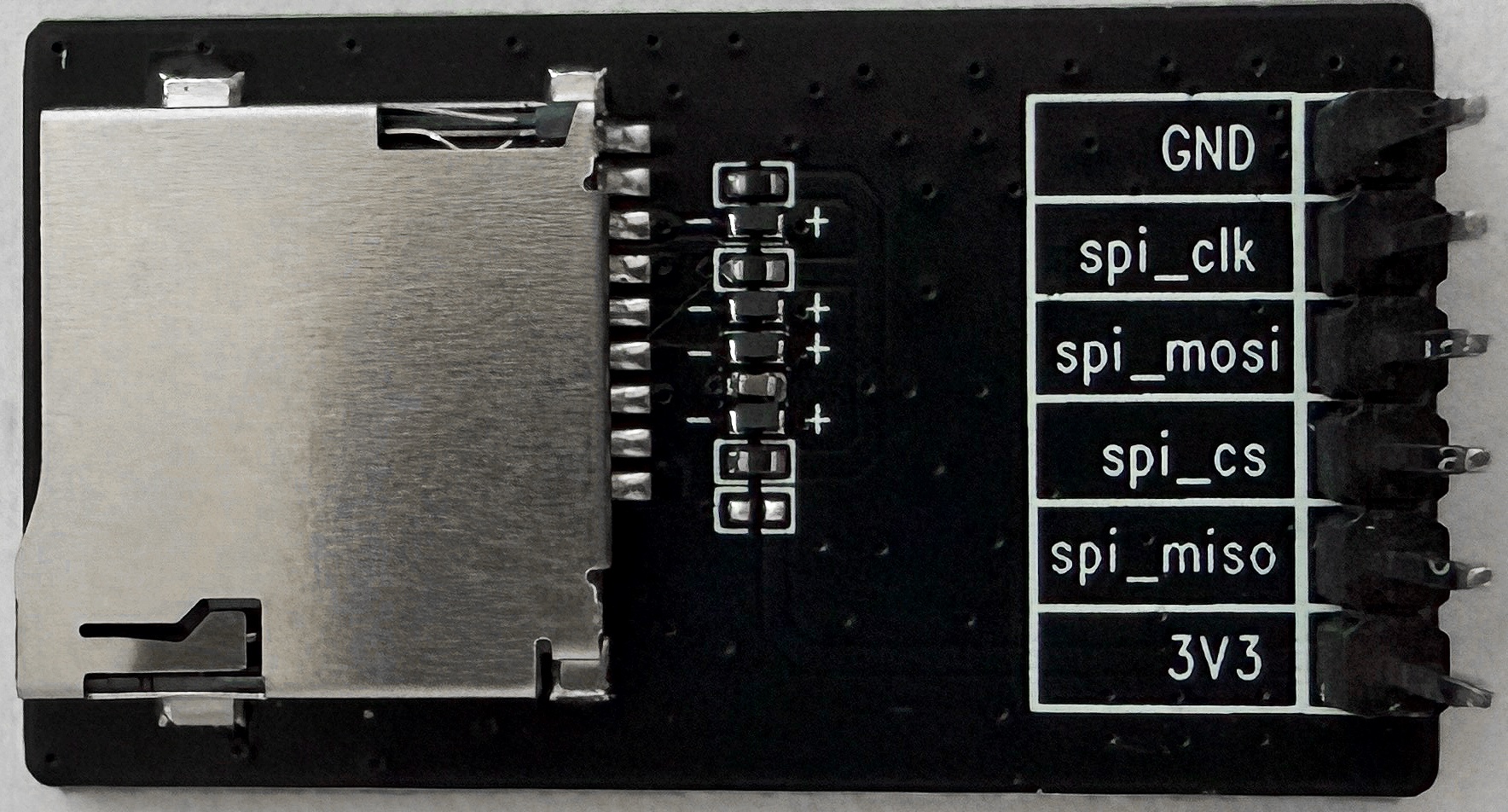

AirMICROSD_1010 是合宙推出的一款通过杜邦线连接的SD卡扩展板，仅支持spi接口，适用于Air780系列和Air8000系列以及Air8101核心板。其中：

引脚名称	引脚说明	备注
GND	地线 / 接地	电路中的零电位参考点，用于稳定电压、保障安全，并消除静电或电磁干扰。
spi_clk	串行时钟（Serial Clock）	在SPI模式下，spi_clk是主机到SD卡的时钟信号，用于同步数据传输，控制通信节奏。
spi_mosi	主出从入（Master Out Slave In）	在SPI模式下，spi_mosi是主机向SD卡发送数据的信号线。
spi_cs	片选（Chip Select）	在SPI模式下，spi_cs用于选择特定的SD卡进行通信。
spi_miso	主入从出（Master In Slave Out）	在SPI模式下，spi_miso是SD卡向主机发送数据的信号线。
3V3	3.3伏特（电压值）	SD卡的供电电压，通常为3.3V，确保卡内电路稳定运行。

1. AirMICROSD_1010 PCB，只有 PCB 版本；

2. 原理图也可以查看文件夹内的 PDF 文档；

3. 原理图与PCB 文件如下；
