02 串口配置

作者：李源龙　|　最后修改：2026-04-01

一、演示功能概述

本篇文档主要是讲解了 iRTU 的参数设置的串口选项里面的内容都是做什么用的，主要功能包括串口号的选择，串口的波特率设置，串口的数据位，串口的校验位，串口的停止位，485 的转向脚，485 的转向时间。

二、准备硬件环境

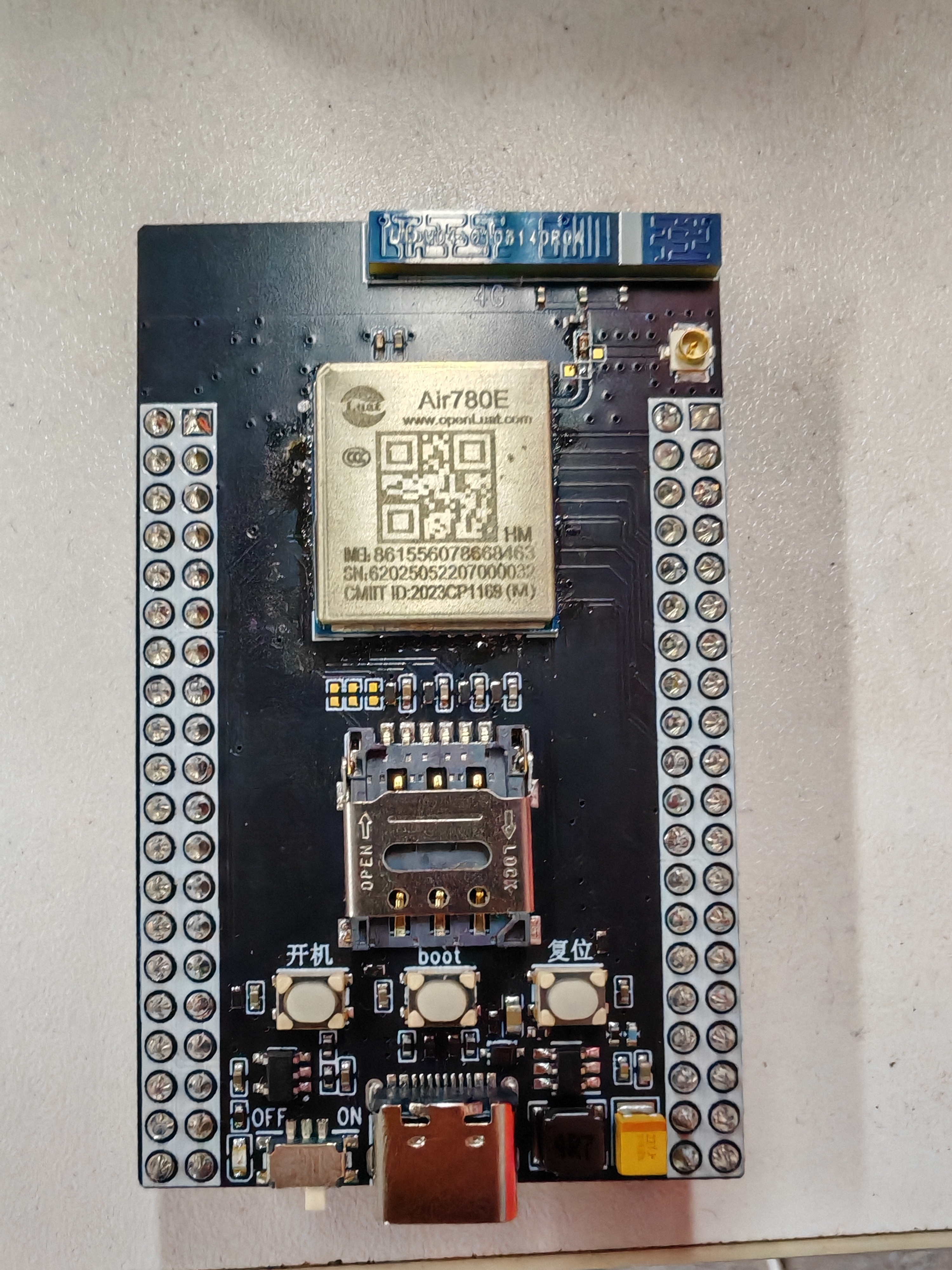

准备一块 Air780EHM 核心板：点击购买

三、准备软件环境

1.烧录工具：Luatools 工具

2.Air780EHM 烧录需要的 irtu 固件：固件版本

3.tcp 服务器测试地址： https://iot.luatos.com/#/page6/netlab。 详细使用说明参考：合宙 TCP/UDP web 测试工具使用说明

四、功能选项讲解

本次功能展示统一使用网络通道配置，服务器选择为 tcp 服务器：

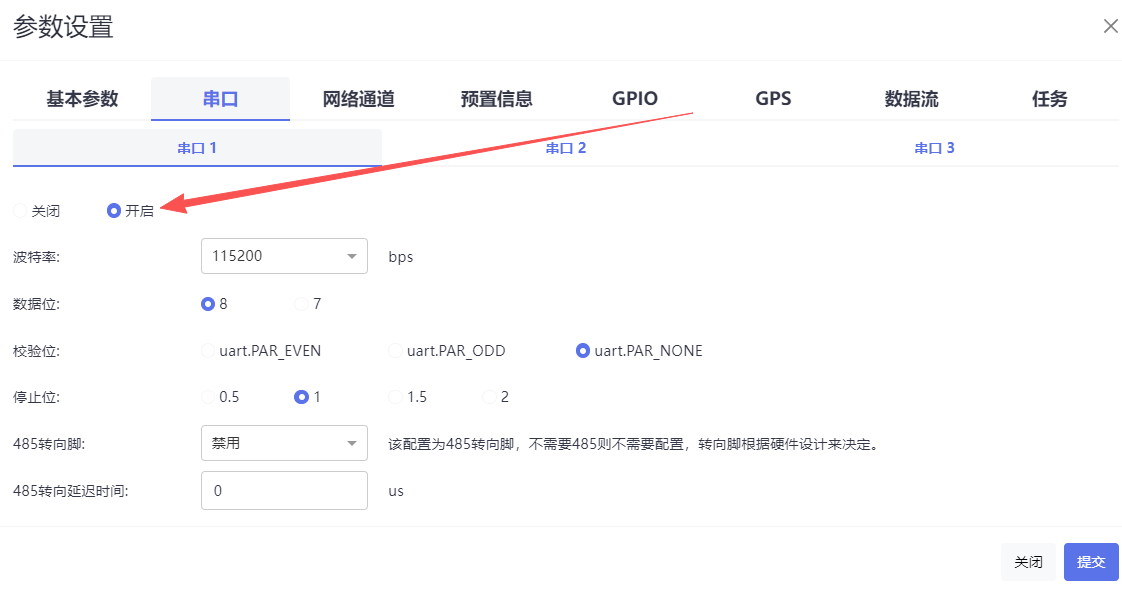

4.1 串口号的选择

1.功能解释：关闭：不开启串口配置，无法进行数据收发。开启：开启单个串口号的配置

2.举例：

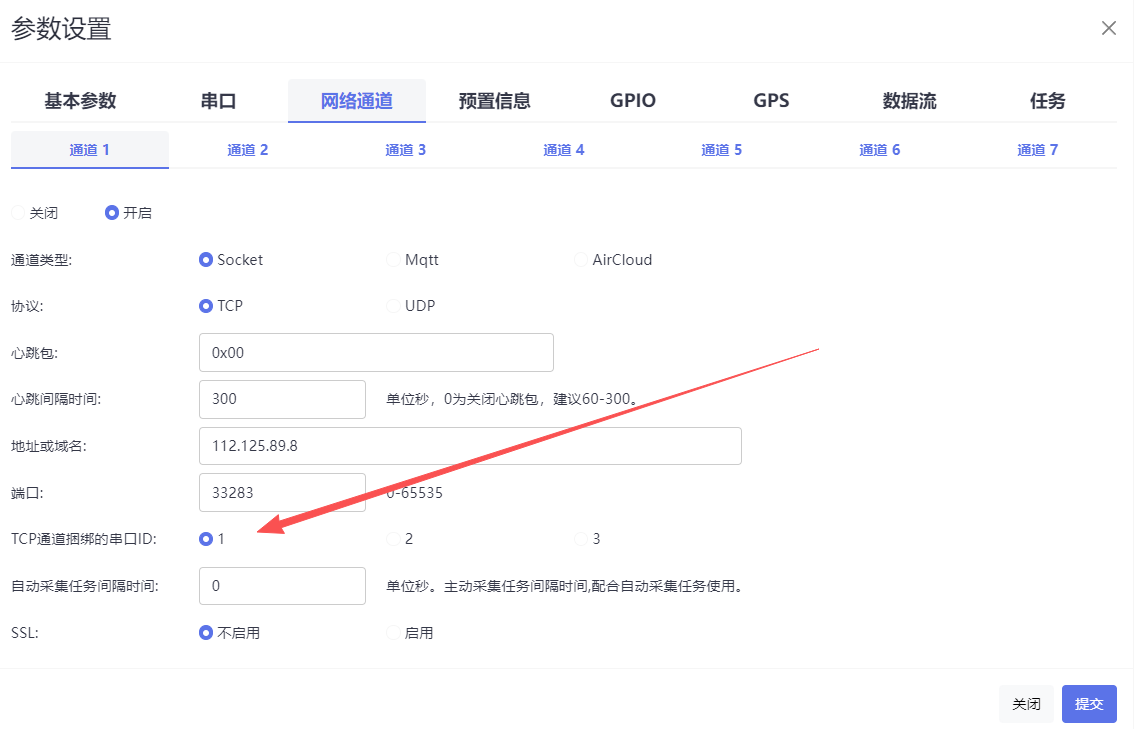

串口 1，串口 2，串口 3 都是通过开启的方式打开，进行接收数据，需要注意的是，串口的开启和服务器之间是有关联，在网络通道配置的话，打开使用哪个串口，对应的捆绑的串口 ID 就必须是打开的那个串口，如果选择开启串口 2 的话，通道捆绑的串口 ID 就必须是串口 2，哪个串口和服务器做交互，绑定哪个串口。

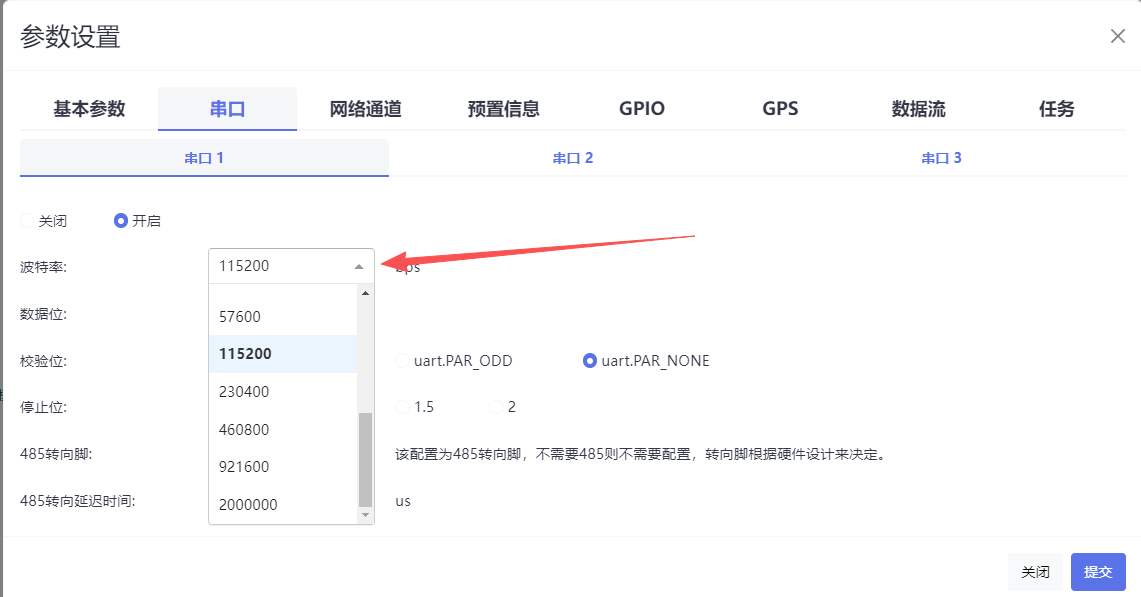

4.2 波特率

1.功能解释：波特率的选择：{2000000,921600,460800,230400,115200,57600,38400,19200,14400,9600,4800,2400,1200,600}

2.举例：

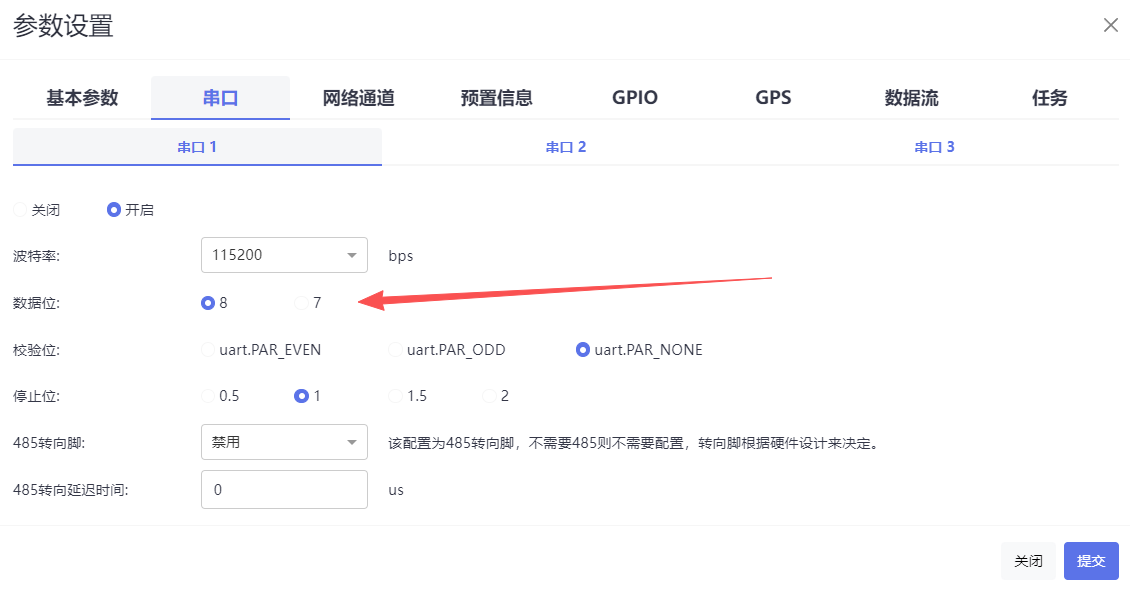

4.3 数据位

1.功能解释：数据位的选择：

8:8 位数据位，7:7 位数据位，默认 8 位数据位。

2.举例：

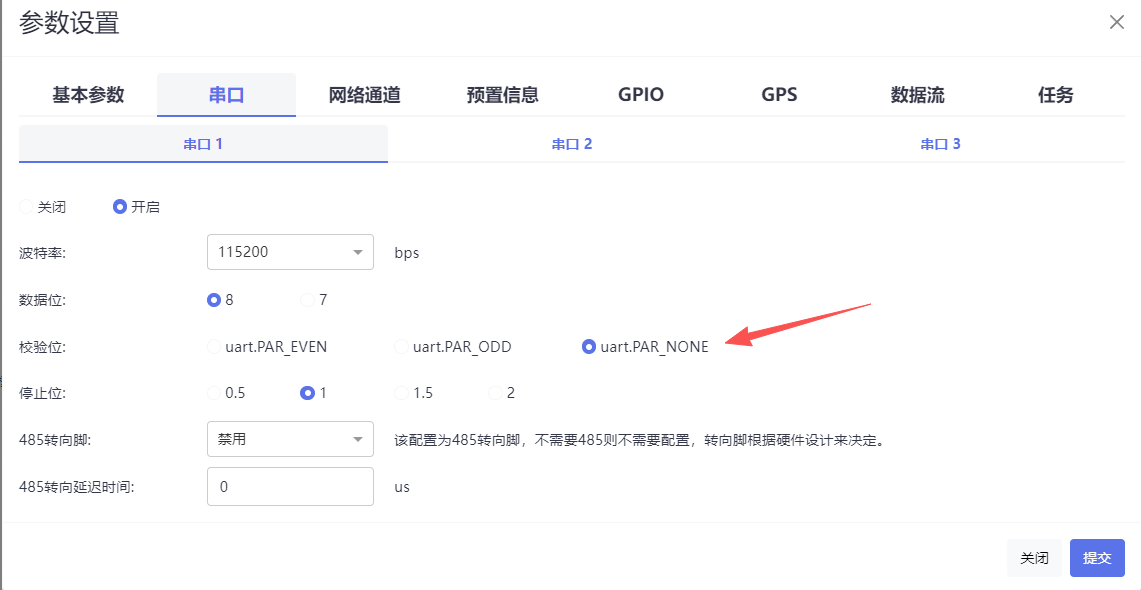

4.4 校验位

1.功能解释：校验位的选择：

uart.PAR_EVEN:uart.Even，uartPAR_ODD:uart.Odd；uartPAR_NONE:uart.None，默认 uartPAR_NONE。

2.举例：

4.5 停止位

1.功能解释：停止位的选择：

0.5:0.5 位停止位，1：1 位停止位，1.5:1.5 位停止位，2:2 位停止位

2.举例：

4.6 485 转向脚

1.功能解释：485 的转向脚，

RS-485 的“转向”就像使用对讲机，通过控制一个“开关”（收发使能引脚）来切换听和说的状态，确保同一时间只有一方说话，避免冲突，默认禁用

补充说明：

核心目的：RS-485 是半双工通信，数据线只有一对，所以需要方向切换来分时复用线路，实现双向通信

实现方式：这个“开关”通常由 MCU 的一个 GPIO 引脚控制 RS485 芯片的使能端，高电平时芯片处于发送状态（说），低电平时处于接收状态（听）

如果硬件有处理转向则选择禁用即可。485 转向时间填 0。如果使用，485 模式下的 rx 方向 GPIO 的电平默认是 0

2.举例：

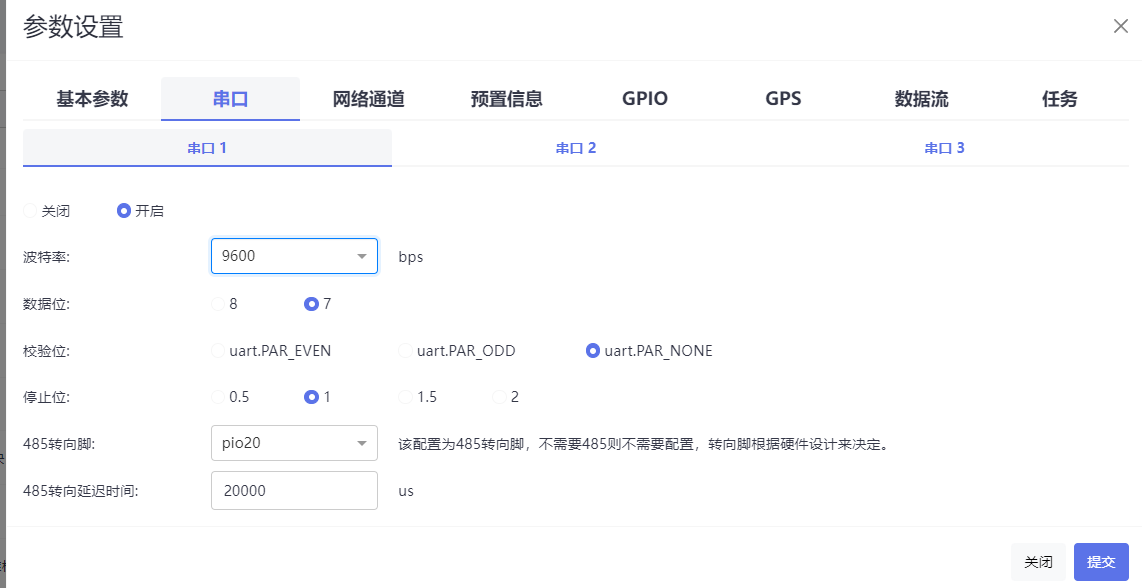

这边选择的 485 转向脚 是 gpio20,波特率 9600，转向时间设置的是 20000us。

4.7 485 转向延迟时间：

1.功能解释：RS-485 的转向时间指的是在半双工通信中，收发器从发送状态切换到接收状态（或反之）所需的最短稳定时间，以确保数据帧的末尾不被破坏或丢失，默认 0。

单位 us, 9600 波特率填 20000。这个是经验值，其余波特率可以参考这个波特率，根据比例自行计算，如 4800 波特率是 20000*9600/4800 = 40000；

2.举例：

4.8 示例测试

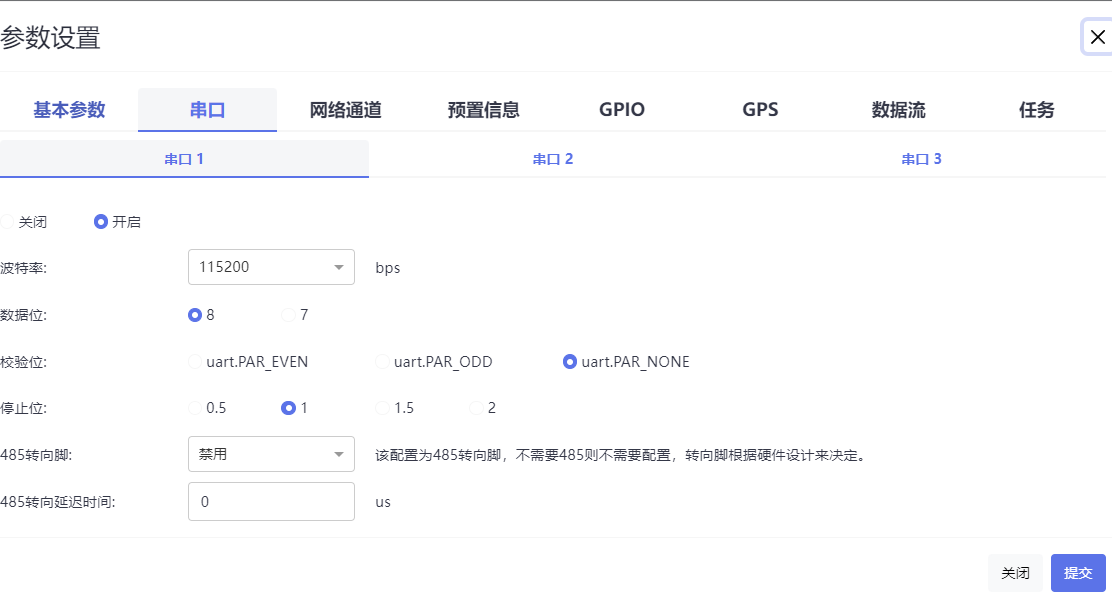

1.串口配置页面：

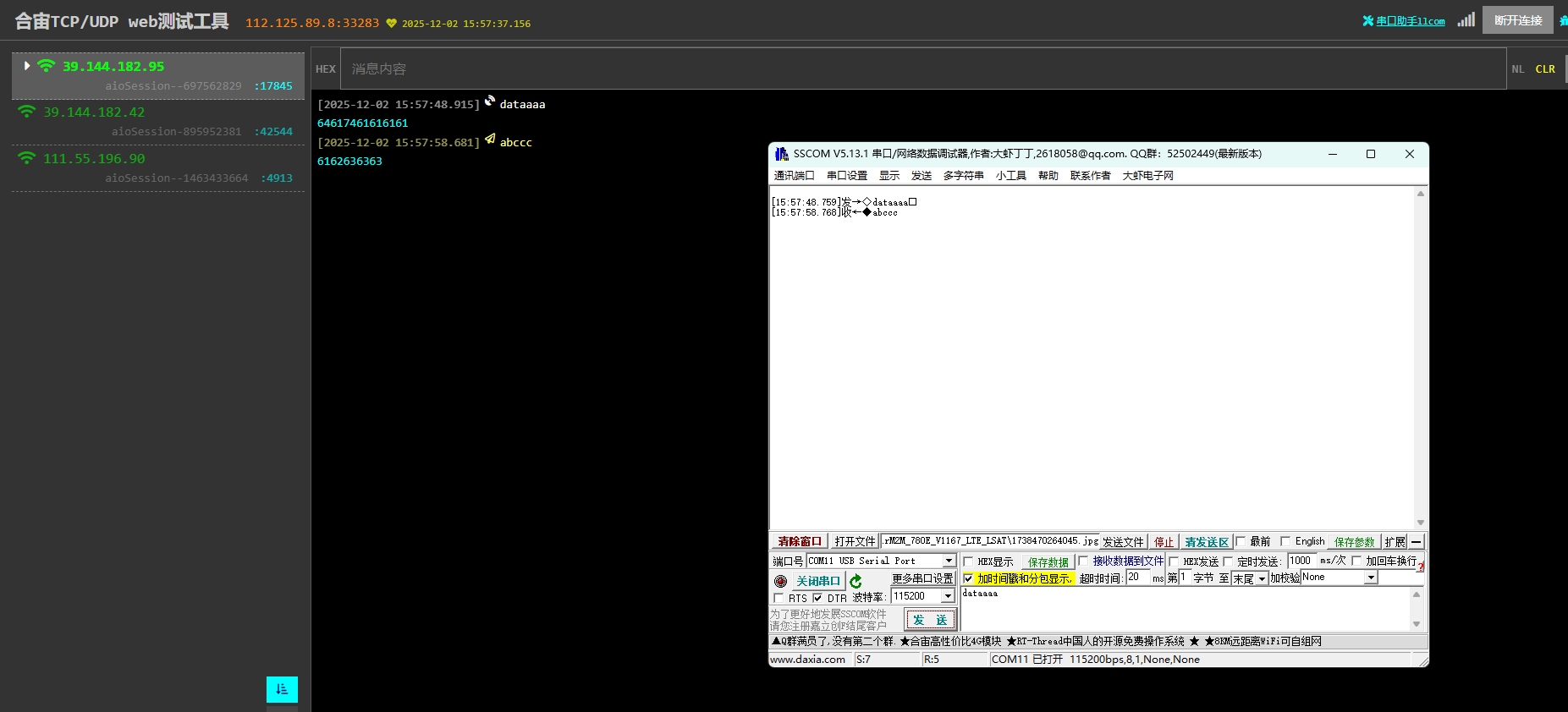

2.数据收发结果：

五、总结

本文演示如何在 Air780EHM 核心板上面，用 irtu 固件，展示串口的配置功能
