Air8000产品手册
作者：laolu | 最后修改：2026-02-10
硬件资料
| 资料简介 | 相关链接 |
|---|---|
| Air8000系列硬件手册 | Air8000系列硬件手册V1.7.pdf Air8000系列硬件设计指导 |
| Air8000系列管脚复用映射表 | Air8000系列模组管脚映射表20251204.xlsx |
| 参考设计(pads/pdf/.txt) | Air8000A&U&N&W&AB参考设计20260114 Air8000D&Air8000DB参考设计20260114 |
| 原理图和PCB封装(PADS/AD/立创) | Air8000系列模组_PADS_20251108.rar Air8000系列模组_AD_20251108.rar Air8000系列模组_立创_20251108.rar |
| Air8000系列3D 封装 | Air8000系列3D 封装.step |
Air8000开发板&配件板资料
注意:
-
Air8000U 是 Air8000 的欧亚版本
-
Air8000N 是 Air8000 的北美版本
-
Air8000AB 是 Air8000A 的单北斗版本
-
Air8000DB 是 Air8000D 的单北斗版本

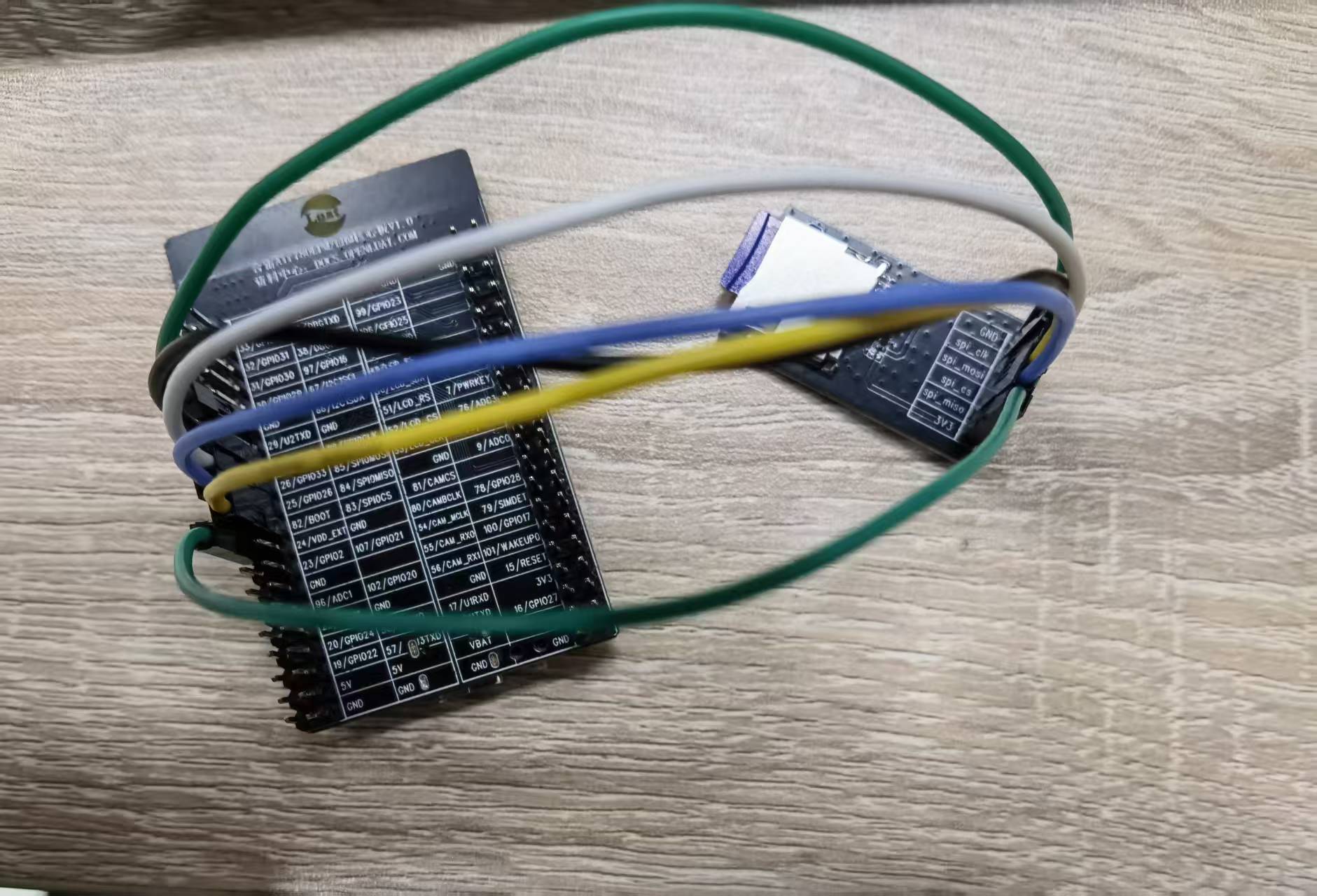

| 开发板类型 | 资料 |
|---|---|
| Air8000系列核心板 |  Air8000系列核心板原理图.pdf Air8000系列模组核心板使用说明V2.2.pdf Air8000系列核心板立创工程1.3.epro |
| Air8000系列整机开发板 |  Air8000系列整机开发板V1.4.epro Air8000系列整机开发板V1.4 Air8000系列整机开发板V1.4_BOM Air8000系列整机开发板使用手册V2.0 |
| 高通矢量字库配件板(AirFONT_1000) |  AirFONTS_1000.pdf |
| QSPI接口LCD显示板(AirLCD_1060) |  AirLCD_1060.pdf |
| AirMICROSD_1010配件板相关资料 | Air8000核心板+AirMICROSD_1010配件板硬件连接图 Air8000核心板+AirMICROSD_1010软件demo(代码) AirMICROSD_1010配件板PCB设计文件 AirMICROSD_1010配件板原理图(PDF) |

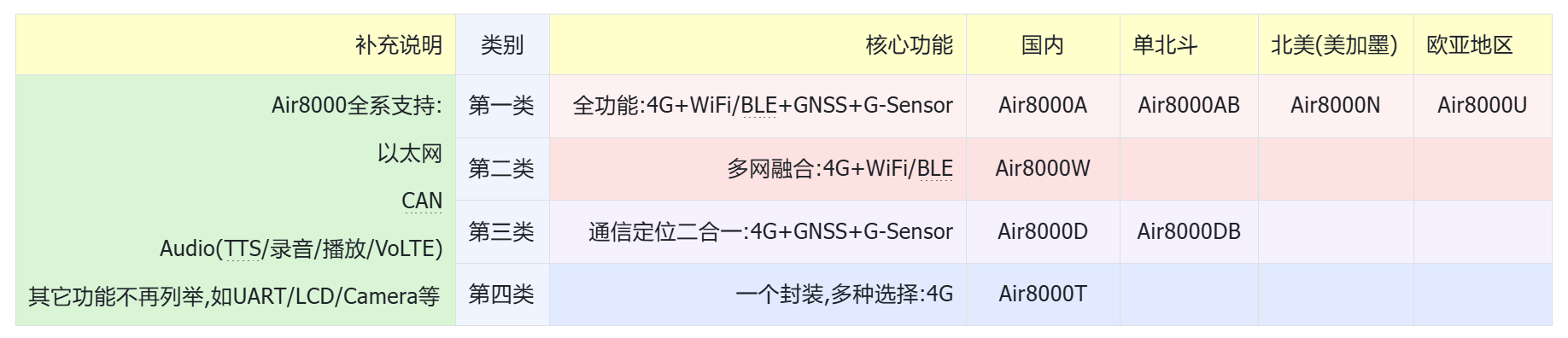

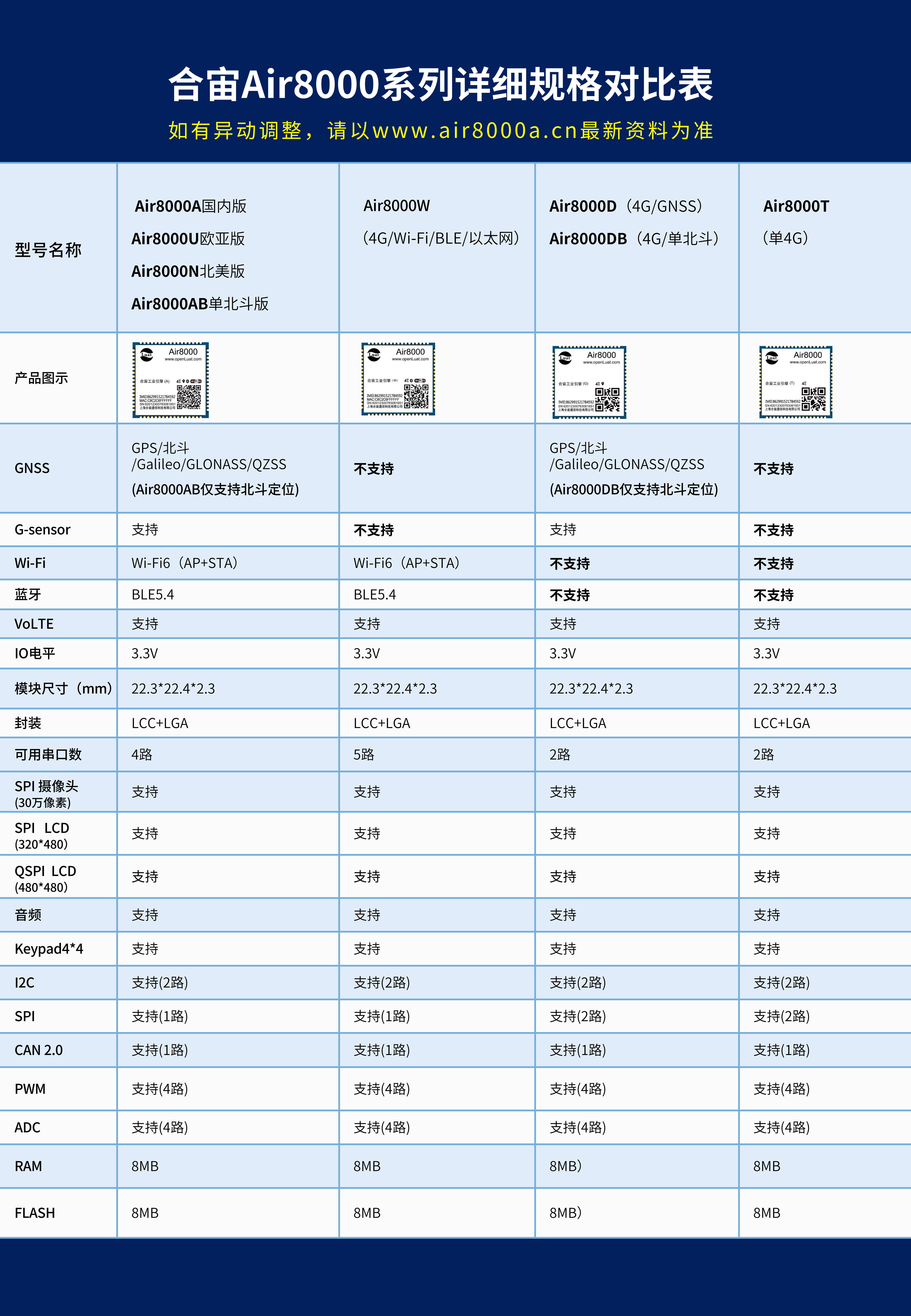

各型号功能硬件区别
特别说明！
1. Air8000系列的主推型号，已修正为如下8个型号；
2. 不再建议继续选择的型号有：Air8000/Air8000G/Air8000XB/Air8000GB等所有含充电管理和宽电压的型号；
3. 之所以含有充电管理的型号不再推荐，原因是：
-
内置的充电管理芯片，不仅只负责充电，也负责供电路径管理、供电短路保护等；
-
当大家使用的不是电池，而是由诸如充电器等类似电源供电时，如电路连接不当，非常容易造成给DCDC充电的效果，进而形成VBAT供电的混乱；
-
同时，如果快速的下电和上电，内置的充电管理芯片会根据电压的快速跌落而判断电源短路，继而把VBAT供电电路断开，造成的后果就是不能开机、无法下载、电脑无法识别USB等，本质都是充电管理芯片的主动保护造成的；
-
出现充电管理芯片的短路保护之后，一般要过一段时间等板子电容的余电放光后，也就是充电管理芯片的保护功能失效后再上电开机，或者通过插入充电器(充电器接模组VCHG管脚的前提之下)来退出短路保护；
-
基于Air8000系列前期推广的这些经验，我们经过慎重考虑之后，决定将内置充电管理(含宽电压)的型号不再主力推荐，大家如果是"电池供电+需要充电"的场景，建议在模组外面自行加充电IC；
-
最后提醒一下！即便是电池供电，如果系统设计上增加了类似于拨动开关一类的上下电的复位设计，在含有充电管理的这些型号上，也需要在断电一段时间后(取决于板载电容的大小，电容越大，余电放电越慢，充电IC的保护作用就越长)再上电，否则仍然会有长时间无法开机的风险(快速的下电和上电，根据实测，大概在2分钟左右会恢复正常开机)；
4. 以下的内容，尚还还有Air8000/Air8000G/Air8000XB/Air8000GB等型号，甚至Air8000U/Air8000N的定义说明里还含有充电管理的说明，这些文档会在后面逐一更改，请大家给我们一点时间，特此说明；

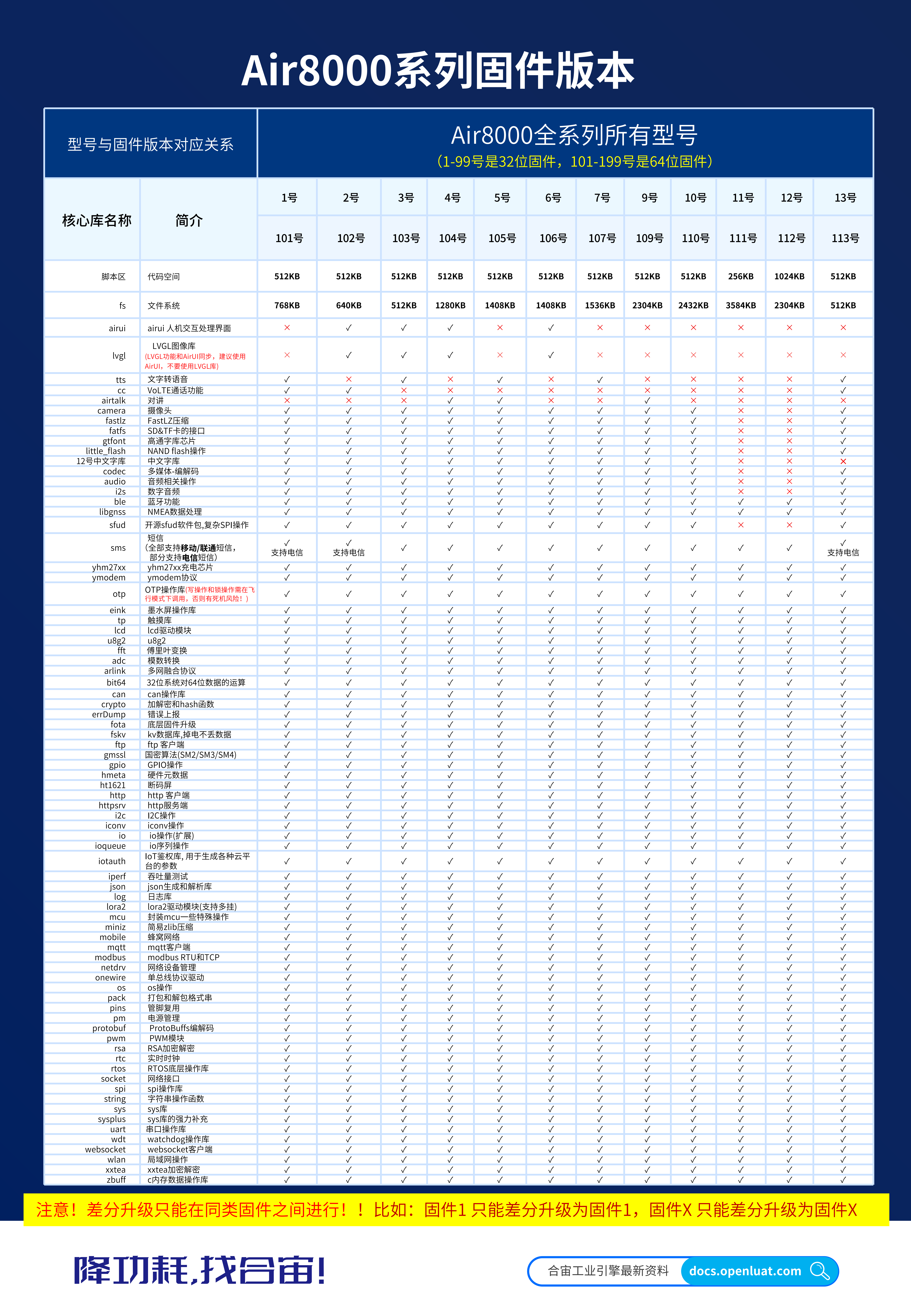

各型号功能软件区别
